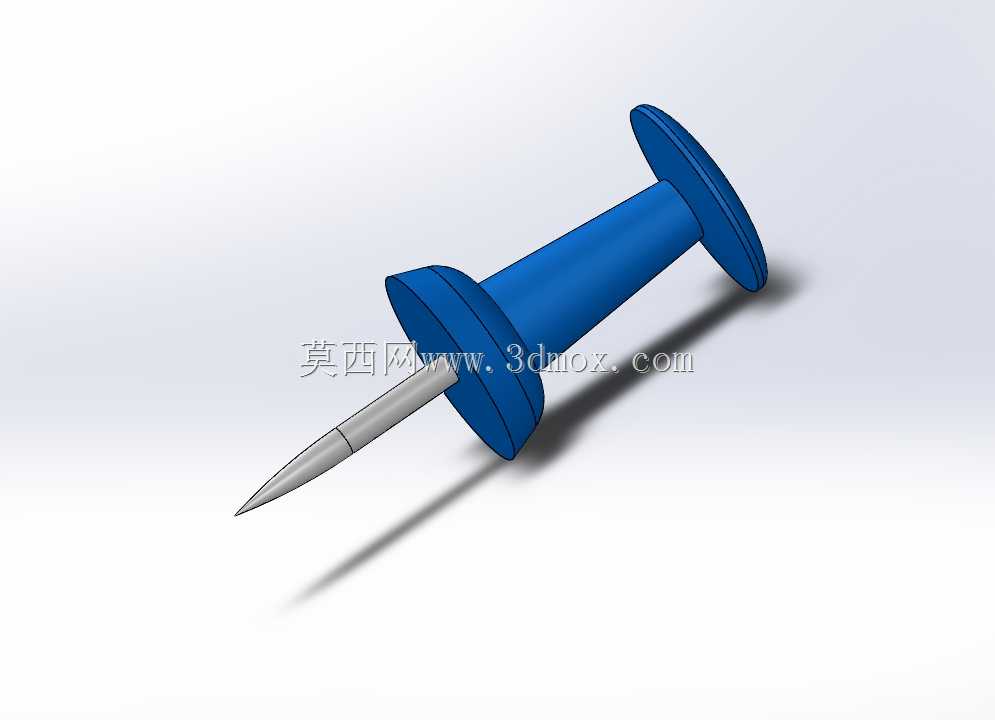

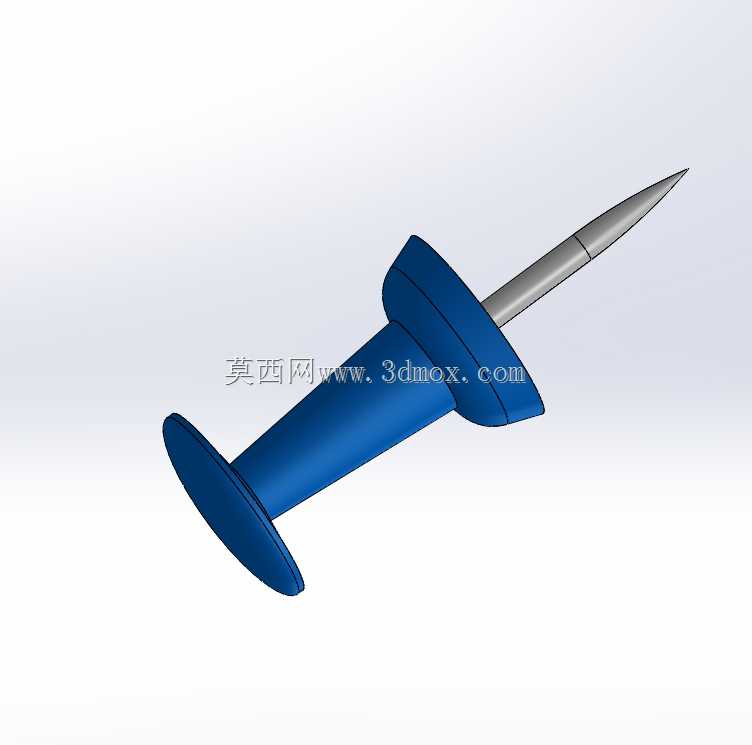

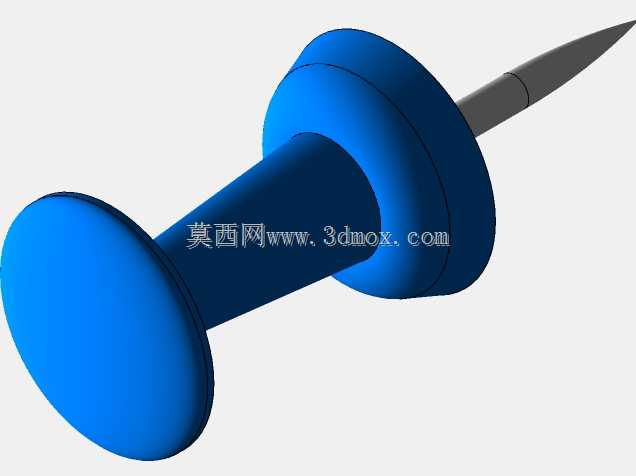

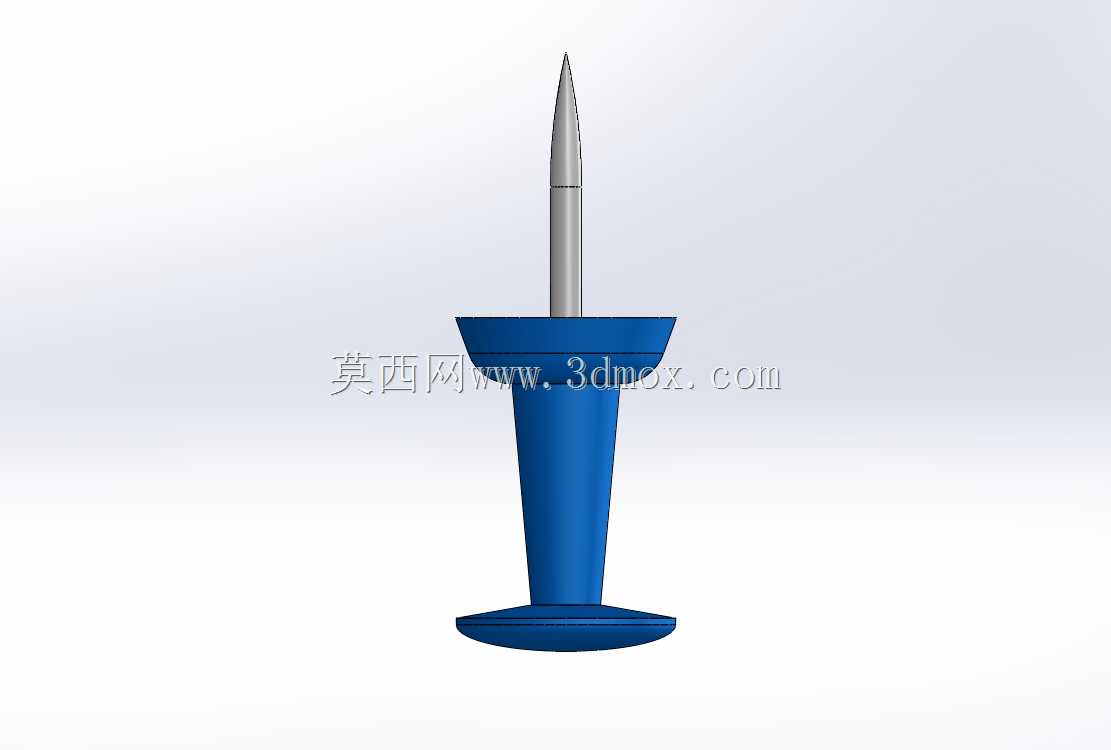

带拔模结构的办公用图钉三维设计

这款带拔模结构的图钉，是日常办公、文教场景中极为常用的小型固定五金件，主要应用于软木板、公告栏、木质展板、绘图板等场景，用来固定纸张、便签、图纸、轻质装饰物料等，相比普通胶水、胶带，它具备可反复拆装、不会在纸面残留胶痕、固定点位可灵活调整的优势，在办公桌面整理、车间现场公告张贴、教学板书辅助、手工创作定位等场景都有极高的使用频次。从功能特性来看，这款图钉分为两个核心功能区段，上部的金属尖针段采用细长锥形设计，针尖做了锐化处理，能够以较小的按压力度刺入木质、软质胶质的基材内部，针身的圆柱段保证刺入后不会轻易弯折，提供足够的抗剪切能力，避免固定较厚纸张时出现针体弯曲失效的问题；下部的塑料基座是用户施力的接触部位，底部做了大直径的圆盘形接触面，能够分散手指按压时的压强，避免按压过程中硌伤指尖，同时圆盘结构也能在图钉钉入后，在基材表面形成稳定的支撑面，防止图钉整体陷入软质基材内部，中部的锥形过渡段衔接针体与底部圆盘，既提升了整体结构的强度，也方便用户需要拆除图钉时，用指甲或小工具撬动基座边缘将其拔出。在设计思路上，这款图钉的塑料基座专门做了拔模斜度处理，锥形段的侧壁沿着出模方向设置了合理的脱模角度，完全适配注塑生产的工艺要求，能够在批量注塑生产时顺利脱模，避免出现侧壁拉伤、脱模变形的问题，有效提升量产时的良品率，降低生产环节的修模成本；金属针与塑料基座的连接部位做了嵌装结构设计，针体的嵌入段设置了防滑滚花，在注塑时直接将针体作为嵌件装入模具，让塑料冷却后牢牢包裹住针体的嵌入段，避免使用过程中出现针体松动、从基座中脱落的问题。从安装边界与尺寸逻辑来看，这款图钉的整体高度适配日常手持按压的操作习惯，针体长度刚好满足穿透30张以内常规A4打印纸后刺入基材5-8mm的固定深度，既不会因为针体过长导致刺穿基材后露出针尖造成安全隐患，也不会因为针体过短导致固定力不足、纸张容易脱落；底部圆盘的直径控制在10mm左右，既保证了足够的按压接触面积，也不会因为尺寸过大占用过多公告栏的展示面积，多个图钉并排使用时也不会出现互相干涉的问题，整体结构紧凑小巧，兼顾了使用安全性、操作便利性与量产工艺性，完全匹配日常轻量固定场景的使用需求。
