立式带轴孔L型安装支撑固定座

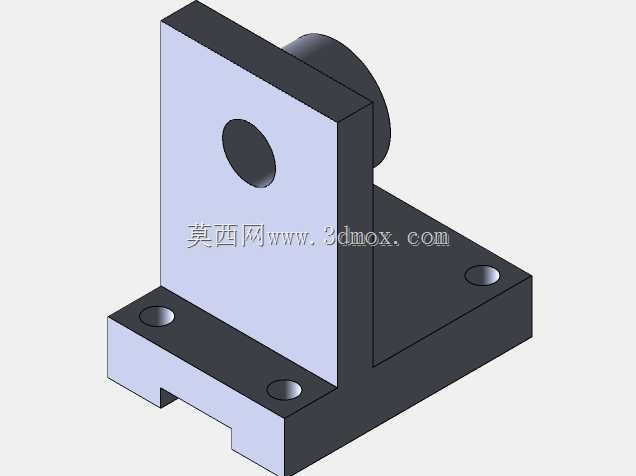

该款L型立式支撑固定座是工业机械装配领域常用的基础支撑类零部件，主要应用于轻工自动化生产线、小型专用设备机架、检测工装夹具、输送线侧边组件等场景中，承担轴类零件的径向支撑、功能模块的位置固定、相邻组件的连接过渡等作用，能够为配套安装的轴件提供稳定的支撑基准，避免轴件运转过程中出现径向窜动、位置偏移的问题，同时可作为小型功能模组的安装承载基座，将模组与设备主框架稳固连接，抵消设备运行过程中产生的小幅振动，提升整套机构的运行稳定性。从功能特性来看，该支撑座采用立板与底板垂直拼接的L型结构，立板中部开设贯通式圆形轴孔，可适配对应直径的光轴、导杆、短输出轴类零件穿过，轴孔边缘做了倒角处理，既方便轴件快速穿入装配，也能消除锐边对轴件表面镀层的刮擦损伤；底板上均匀分布四个沉头安装孔，装配时可将内六角螺栓沉入孔内，保证底板安装面完全贴合设备安装基面，不会出现螺栓头凸起导致的安装间隙、支撑歪斜问题，立板与底板的衔接位置做了加厚加强处理，能够承受更大的径向载荷与侧向冲击力，避免长期受力后衔接位置出现开裂、变形的问题。在设计思路上，这款支撑座优先考虑了装配便捷性与结构刚性的平衡，整体采用等厚板材拼接的结构形式，既减少了不必要的材料冗余，控制了零件自身重量，又通过垂直加强的结构设计保证了支撑强度，轴孔的位置精度、安装孔的位置度都按照通用机械装配的公差要求设计，能够满足常规工业场景下的装配精度需求，不需要额外进行二次加工即可直接投入使用；底板底部开设的定位卡槽，可与设备台面上的定位凸条配合，实现快速对位安装，减少装配过程中的调整时间，提升装配效率。从外形尺寸与安装边界来看，该支撑座整体结构紧凑，立板高度与底板长度按照常规小型支撑场景的空间需求设计，不会占用过多的设备内部安装空间，安装时只需要在设备基面上按照底板安装孔的孔位预留对应螺纹孔，同时预留出轴件穿入立板轴孔后的前后伸出空间，即可完成安装，适配性较强，可在多数空间受限的小型设备内部完成装配，不需要对周边原有组件进行位置调整。
