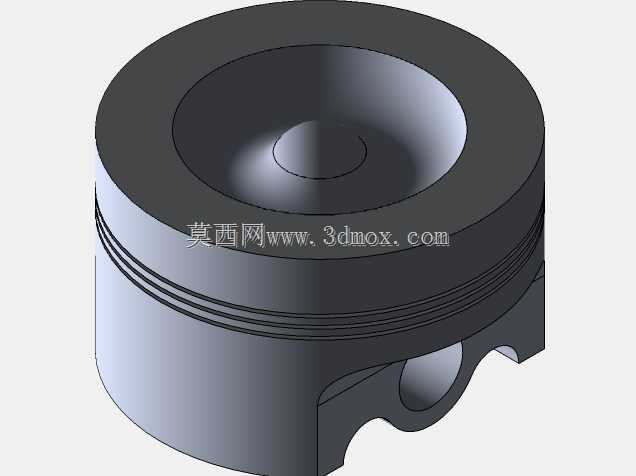

内燃机用凹顶活塞结构三维设计

该活塞是内燃机核心往复运动部件，主要应用于车用汽油机、小型通用动力汽油机的气缸工作单元内，承担着燃烧室密封、动力传递、热量疏导的核心作用，是决定内燃机动力输出效率、运行可靠性与使用寿命的关键零件。在实际工作场景中，活塞会在气缸套内做高频往复直线运动，与气缸壁、气缸盖共同围成封闭的燃烧室空间，承接燃油混合气燃烧爆发产生的高压推力，通过配套的活塞销将作用力传递给连杆，最终带动曲轴旋转完成热能到旋转机械能的转换，同时还会配合活塞环完成气缸密封、缸壁多余润滑油刮除、燃烧热量向缸体传导的功能。

从设计思路来看，这款活塞采用凹顶燃烧室结构，顶部的凹坑造型可以在压缩行程末期组织合理的混合气涡流，让燃油与空气混合更充分，提升燃烧效率同时降低爆震风险，顶部中心的凸台结构可以匹配火花塞的安装位置，避免点火干涉。活塞头部设置了多道环槽结构，用于安装气环与油环，环槽的加工精度直接决定了密封与刮油效果，可有效避免燃烧气体下窜、润滑油上窜进入燃烧室的问题。活塞裙部采用了适配侧推力的型线设计，在活塞往复运动过程中可以承受连杆摆动带来的侧向压力，保证活塞运行姿态稳定，避免出现敲缸、偏磨的问题。裙部开设的活塞销孔采用了高精度同轴度设计，用于安装活塞销实现与连杆小头的连接，销孔位置的加强结构可以承受高频交变的冲击载荷，避免长期运行出现销孔开裂、变形的失效问题。

从安装边界来看，活塞的外径尺寸与对应规格的气缸套内孔为间隙配合，安装时需要保证活塞与缸壁的配合间隙处于合理区间，间隙过大会导致密封不良、敲缸异响，间隙过小则会在热态下出现活塞胀缸拉缸的故障。活塞的整体高度需要匹配发动机的行程与压缩比设计，顶部凹坑的容积是压缩比计算的核心参数之一，销孔的内径尺寸需要与选配的活塞销外径形成合适的配合精度，保证动力传递顺畅同时避免松旷异响。活塞的整体重量经过严格的配重设计，同一台发动机装配的活塞重量差需要控制在极小范围内，避免曲轴运转出现不平衡振动，提升发动机运行的平顺性。
