单缸立式瓦勒蒸汽机工作台动力装置

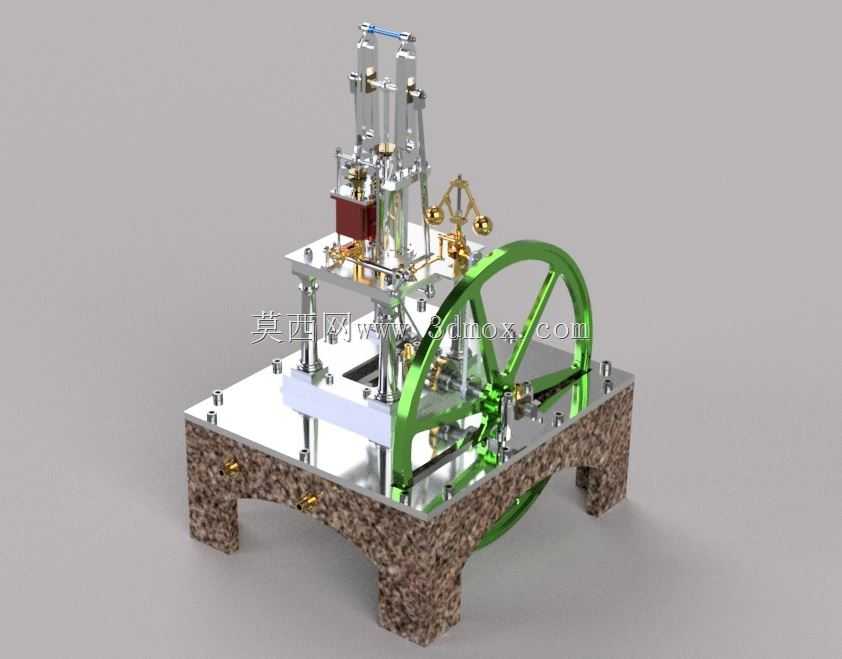

这款单缸立式瓦勒结构动力装置，主要面向科普教学展示、复古动力爱好收藏、小型动力实验场景设计，可作为热能转换机械原理的具象演示载体，也能适配小型桌面创意装置的动力输出需求，帮助学习者直观理解活塞式热机的完整工作循环，同时也为复古机械爱好者提供了高度还原的经典动力结构参考。装置整体采用立式布局设计，核心做功单元垂直布置在石质纹理工作台基座上方，大幅压缩了水平方向的占用空间，适配桌面摆放的安装边界，基座采用仿石材支撑脚设计，四个支脚向外延伸形成稳定的支撑面，可抵消大尺寸飞轮运转时产生的侧向振动，保证整机运行过程中的平稳性，无需额外加装固定结构即可放置在平整台面上使用。做功单元采用单缸立式布置，活塞组件与配气机构沿垂直方向排布，尽可能缩短了动力传递路径，减少传动过程中的能量损耗；侧置的大直径绿色飞轮采用辐条式结构，既具备足够的转动惯量来储存做功冲程的能量，带动曲轴顺利越过上下止点完成完整循环，又通过轻量化的辐条设计降低了整机的额外负重，飞轮边缘做了光滑过渡处理，避免运转过程中剐蹭周边部件。装置上方集成了离心式调速机构，通过飞球的离心力变化自动调节配气开度，可在负载出现小幅波动时维持转速的相对稳定，无需人工频繁调整工况；配气管路采用金属质感的硬质管路排布，走向规整清晰，既满足蒸汽介质的输送密封要求，也完整还原了经典瓦勒蒸汽机的外观特征。整机的安装边界以基座支脚的外轮廓为限，垂直方向的最高点为顶部调速机构的端盖位置，在周边预留少量散热与操作空间即可完成布置，所有传动部件的相对位置经过精准校核，活塞往复行程、曲轴回转半径、飞轮偏心距的参数匹配合理，可顺畅完成进气、做功、排气的完整工作循环，既能够作为原理演示教具拆解展示内部结构，也可接入低压蒸汽源实现实际运转，直观呈现活塞式热机将蒸汽热能转换为旋转机械能的全过程，帮助使用者清晰理解曲柄连杆机构、离心调速、飞轮储能等经典机械结构的工作逻辑。
