小量程平行梁式称重测力传感装置

这款20kg量程的平行梁式称重传感装置，是面向小量程高精度力值检测场景设计的核心测力元件，广泛应用在小型电子台秤、食品定量分装设备、实验室精密称重平台、小型物料分拣线、智能零售货柜以及桌面级力学测试工装中，承担将被测物体的重力载荷转换为可采集电信号的核心功能，是小量程称重计量环节不可或缺的基础检测部件。

从功能特性来看，该传感装置采用平行梁弹性体结构设计，当上方承载台受到垂直向下的载荷时，平行梁的应变区会产生与载荷大小呈线性对应关系的微形变，配合粘贴在应变区的应变片组成的惠斯通电桥，即可输出与载荷值精准对应的毫伏级电信号，配合后续的信号放大与AD转换模块，就能实现高精度的重量数值读取，20kg的量程设定既覆盖了日常小物件称重、小份物料计量的常见需求，又能保证在满量程范围内保持较高的检测精度，避免大量程传感器在小载荷下分辨率不足的问题。

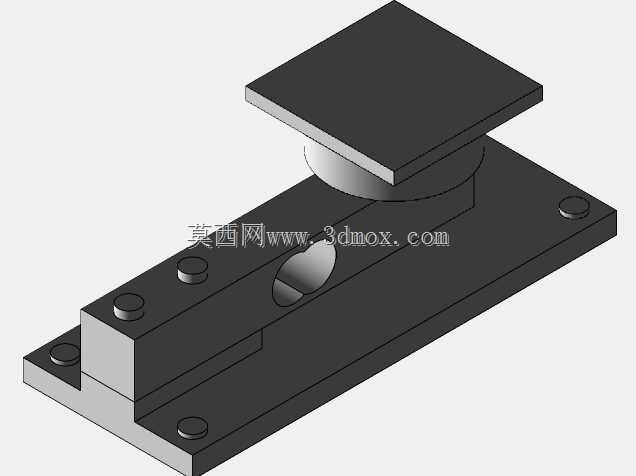

在设计思路上，这款传感装置充分考虑了实际安装与使用的便捷性，底部设计为带安装孔的平板式固定基座，四个角位预留的沉头安装孔可以直接通过螺栓固定在设备的安装机架上，无需额外设计复杂的转接固定结构，降低了配套设备的设计难度；上方的承载平台为平整方形结构，既可以直接放置被测物件，也可以根据使用需求加装额外的承载托盘、物料定位工装，适配不同的被测物体形态。中间的传力凸台采用居中设计，保证载荷能够垂直均匀地传递到弹性梁的受力中心，避免偏载带来的测量误差，同时弹性梁侧面预留的走线孔可以方便应变片的引线穿出，保护线缆在设备装配、使用过程中不会被剐蹭损坏。

从安装边界与尺寸适配来看，该传感装置整体结构紧凑，底部基座的长宽尺寸适配多数小型称重设备的内部安装空间，整体高度较低，能够有效压缩配套设备的整体竖向尺寸，适合在安装空间受限的小型智能设备中使用；安装时需要保证基座固定面的平面度，避免安装面不平导致弹性体产生预加应力，影响测量的零点稳定性与检测精度，上方承载台与周边的设备结构需要预留足够的间隙，避免承载台活动时与周边结构产生摩擦剐蹭，引入额外的力值干扰，保证测量结果的准确性。
