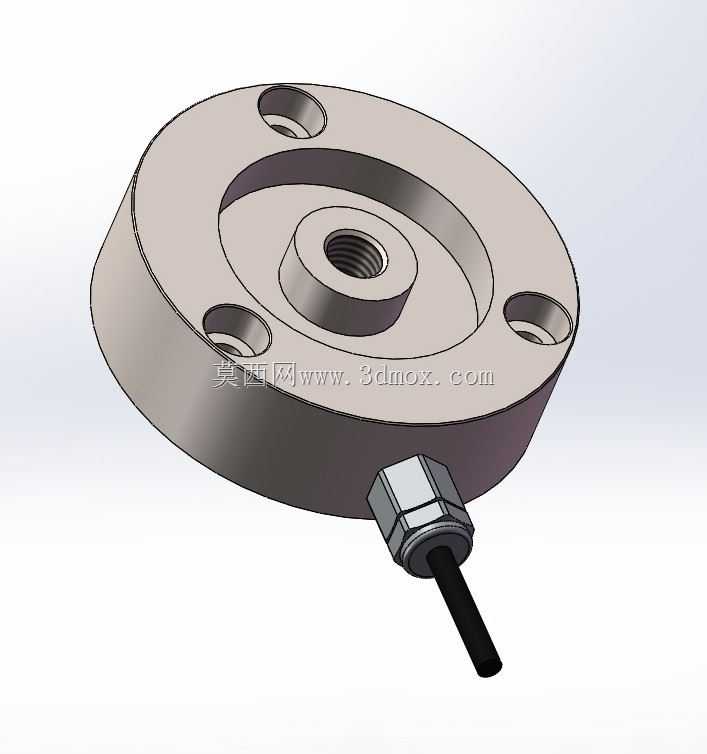

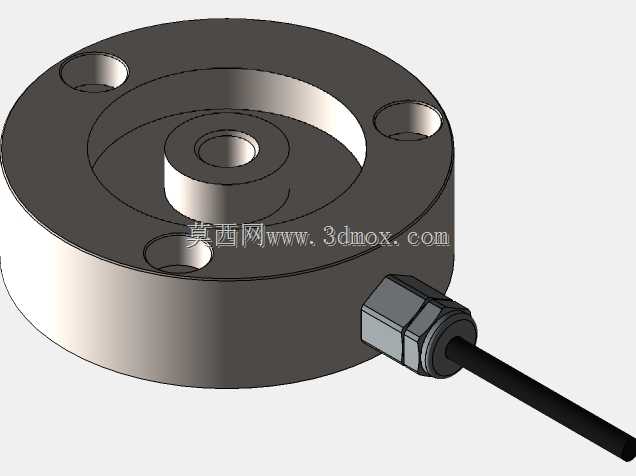

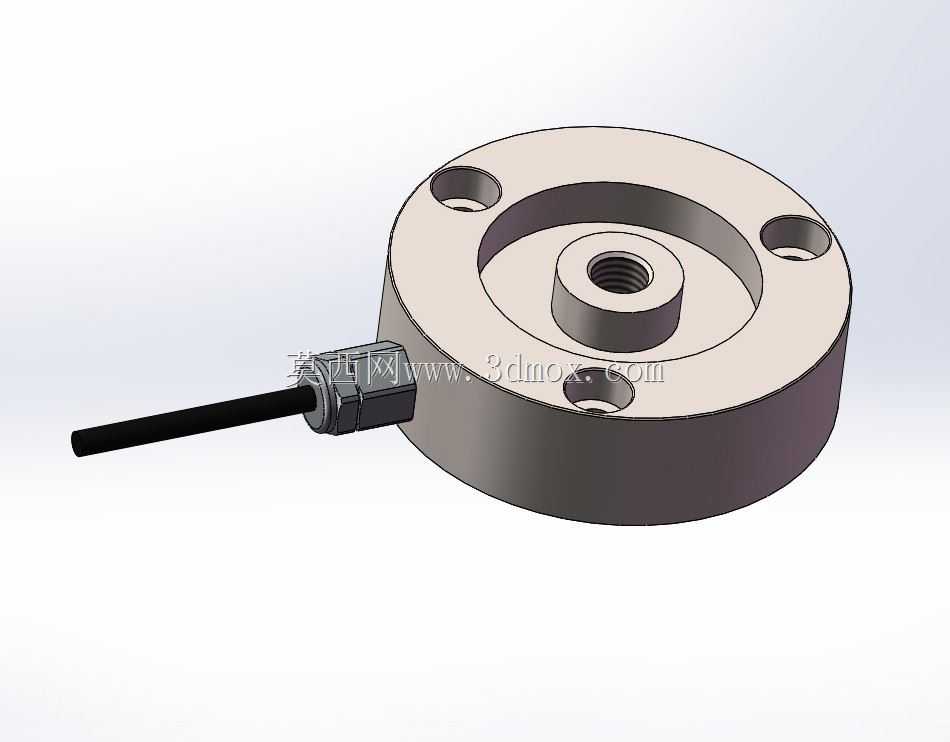

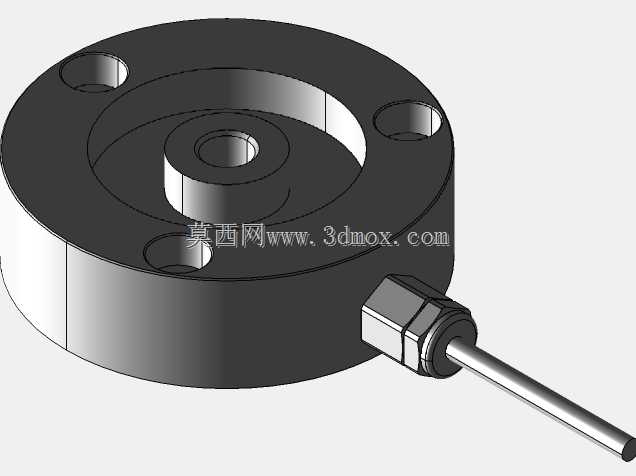

小型薄饼式压装测力称重传感器结构设计

这款薄饼式测力称重传感器，主要面向狭小安装空间内的压向力检测场景，在工业自动化装配压装工位、小型料仓称重、医疗设备加载力检测、精密试验台载荷校验等场景中有着广泛应用，能够在不占用过多安装空间的前提下，精准完成静态、动态压向力的信号采集，将力学量转换为标准可采集的电信号，为设备的力值闭环控制、载荷超限保护、重量数据统计提供可靠的检测基础。从功能特性来看，该传感器采用轮辐式应变测量原理，整体结构抗偏载能力较强，能够适配小空间内存在微小侧向力的安装工况，测量覆盖500N到3kN的常用小量程力值区间，输出线性度好，滞后误差小，能够满足工业现场长期稳定运行的检测需求，出线端采用标准航插式密封接头，既可以防护现场粉尘、少量切削液的侵入，也方便现场布线时的线缆拆装维护，避免线缆拉扯直接损伤内部应变片引线。在设计思路上，整体采用扁平圆盘式的结构布局，将弹性体、应变片安装腔、线缆引出结构全部整合在单一圆盘主体内，最大限度压缩轴向安装尺寸，弹性体设计为中心带螺纹孔的受力凸台结构，外围均布三个沉头安装孔，受力时中心凸台承受压向载荷，弹性体薄壁区域产生均匀微应变，粘贴在薄壁区域的应变片组成全桥测量电路，能够精准感知微形变带来的电阻变化，同时外围的圆盘法兰主体作为安装支撑结构，和受力凸台之间设计有环形卸荷槽，能够减少安装面不平整带来的附加应力对测量精度的干扰，避免安装螺栓预紧力直接作用在弹性应变区域。从安装边界来看，整体圆盘外径适配小空间安装需求，三个沉头安装孔沿圆周均布，安装时可通过螺栓直接将传感器固定在安装基座上，中心螺纹孔用于连接被测受力件，轴向整体厚度较薄，不需要额外预留过长的安装行程，安装时仅需要保证上下受力面的平行度在允许范围内，避免偏载角度过大影响测量精度，线缆从法兰侧方径向引出，不会额外占用轴向安装空间，能够适配轴向尺寸受限的压装机构、紧凑式称重平台的安装需求，不需要对原有设备结构做大幅改造即可完成加装替换。
