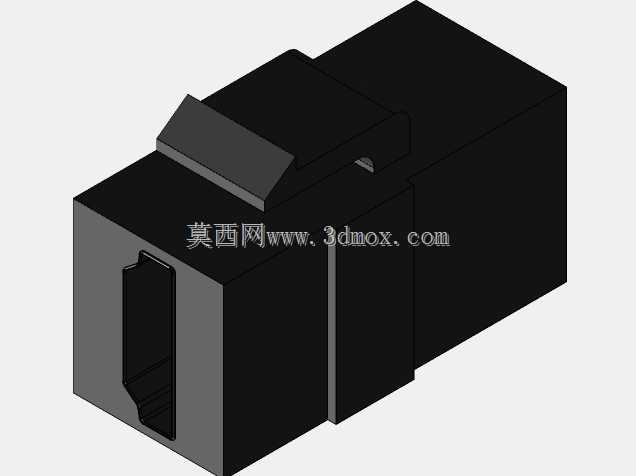

嵌入式Keystone型HDMI直插连接模块

这款嵌入式Keystone规格HDMI连接模块，主要面向综合布线、机柜面板、墙面信息面板、多媒体桌插等场景的音视频信号接驳需求，是标准化布线体系里适配高清信号传输的专用接插部件，能够在各类标准化Keystone开孔的面板、配线架上实现快速卡装，无需额外定制开孔尺寸，适配市面绝大多数通用Keystone安装位的规格要求。从实际使用场景来看，这类模块常应用在办公会议室的墙面多媒体面板、机房配线架的高清信号路由、家庭影音系统的墙面布线接口、展会临时布线的快速接驳面板上，能够实现HDMI信号的直通对接，避免线缆直接外露拉扯导致的接口松动、线缆折损问题，同时让布线整体更加规整美观，便于后期的线路维护与信号端口调整。产品在功能设计上采用直通式无板对接结构，内部触点按照HDMI标准接口的引脚定义排布，能够保障高清音视频信号的稳定传输，支持常规高清视频信号与配套音频信号的同步导通，无需额外焊接或者转接，两端分别对应标准HDMI公头线缆的插入，实现即插即用的快速接驳。设计思路上充分考虑了Keystone模块的通用安装特性，模块主体设置有弹性卡爪结构，安装时只需将模块对准面板上的标准Keystone开孔推入，卡爪即可自动卡紧面板背面，实现模块的固定，拆卸时只需按压卡爪即可将模块从开孔推出，无需额外螺丝固定，大幅提升现场布线的施工效率。外形方面整体采用长方体规整结构，前端为标准HDMI母座开口，后端同样为标准HDMI母座接口，主体外壳做了加厚处理，能够承受日常插拔时的外力冲击，避免插拔过程中壳体开裂导致的内部触点错位；安装边界上完全遵循通用Keystone模块的尺寸规范，卡装位置的尺寸、模块整体的进深都适配常规面板的安装空间，不会出现安装后与面板内部其他部件干涉的情况，外壳的导向斜角结构也能让安装过程更加顺畅，无需刻意对准即可顺利推入开孔。模块外壳采用硬质绝缘材质，既能够为内部金属触点提供足够的结构防护，也能避免外部电磁干扰对信号传输的影响，同时绝缘材质可以杜绝安装使用过程中的触电风险，适配弱电布线的安全要求。在实际使用中，这类模块可以和同规格的网络模块、音频模块、USB模块等共同搭配安装在同一块多媒体面板上，实现不同类型信号端口的集成化布置，满足现代办公、家居场景下多样化的信号接驳需求，相比直接将HDMI线缆伸出面板的布线方式，这种嵌入式模块的方案能够大幅提升端口的耐用性，线缆插拔时的受力全部由模块本体承担，不会拉扯到面板后方的布线，有效延长整体布线系统的使用寿命。
