BigtreetechTMC2209V1.2步进驱动模块

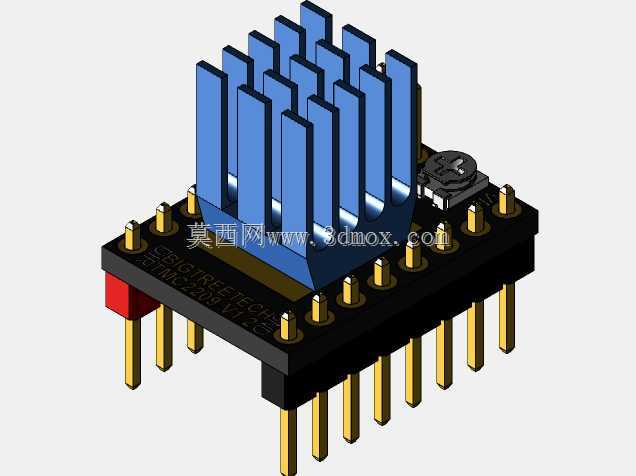

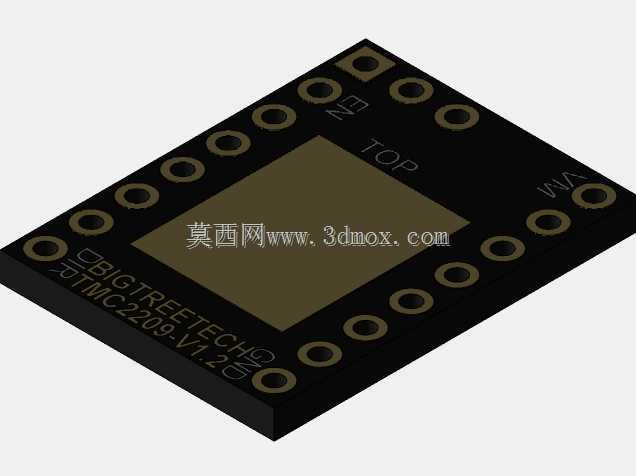

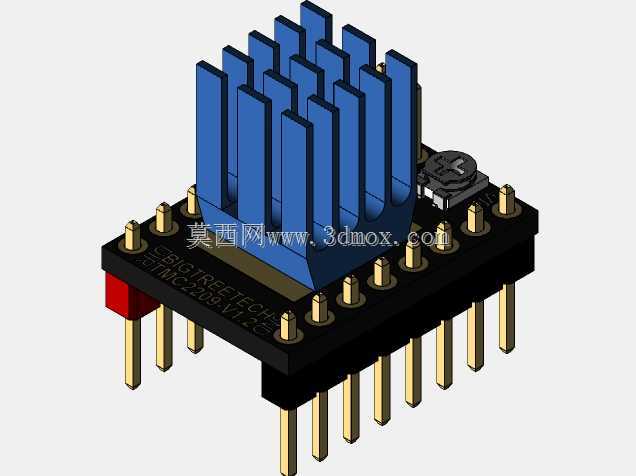

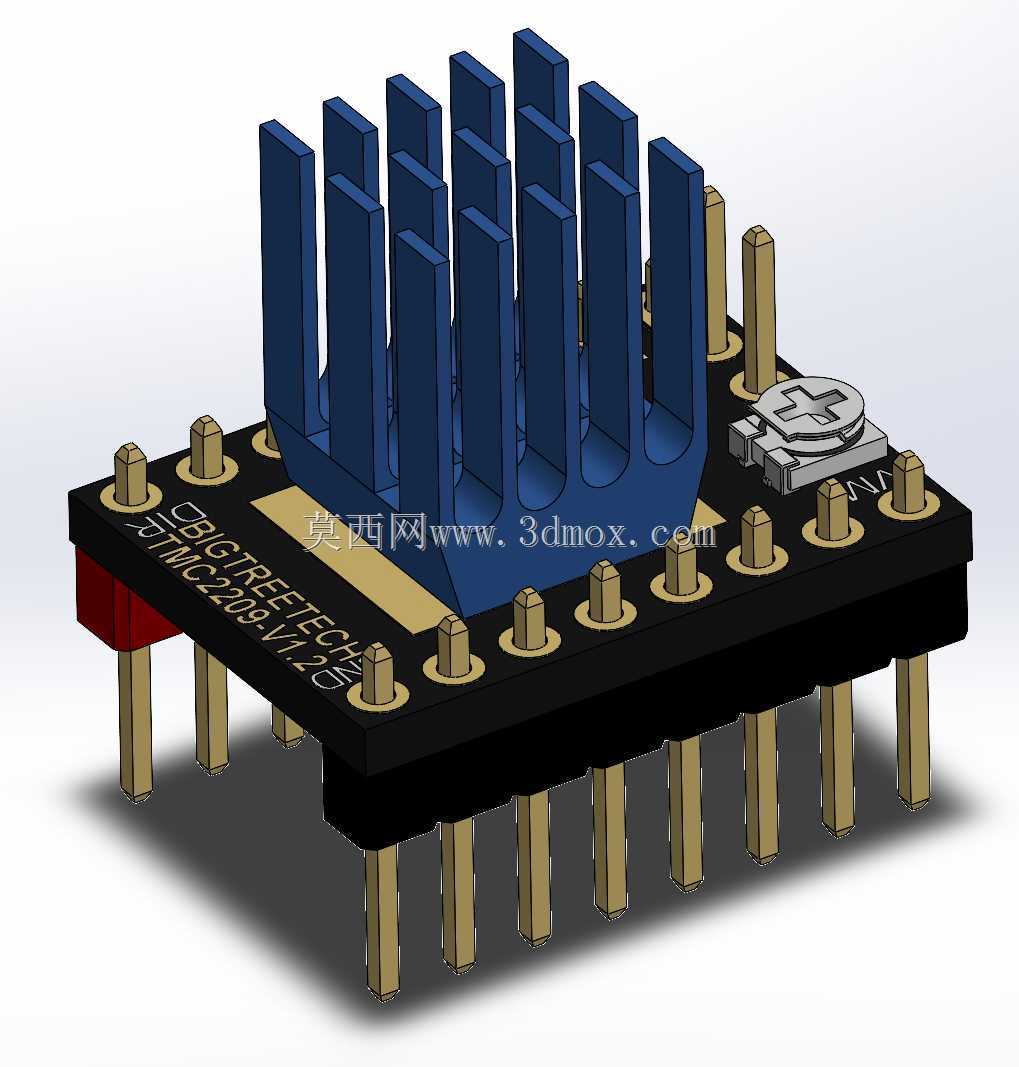

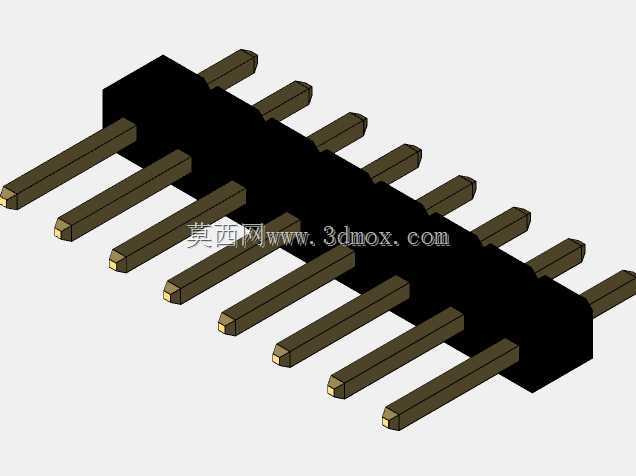

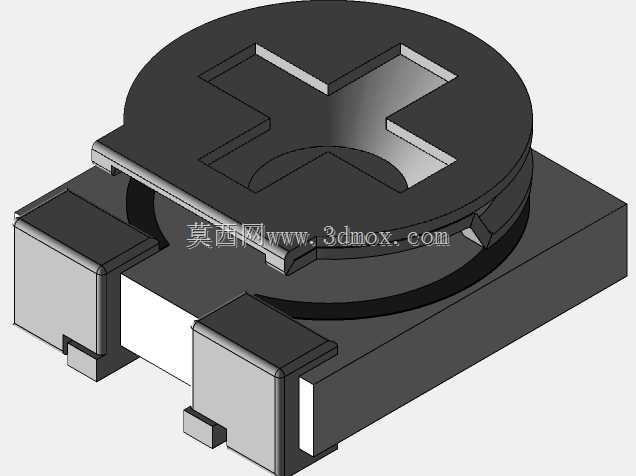

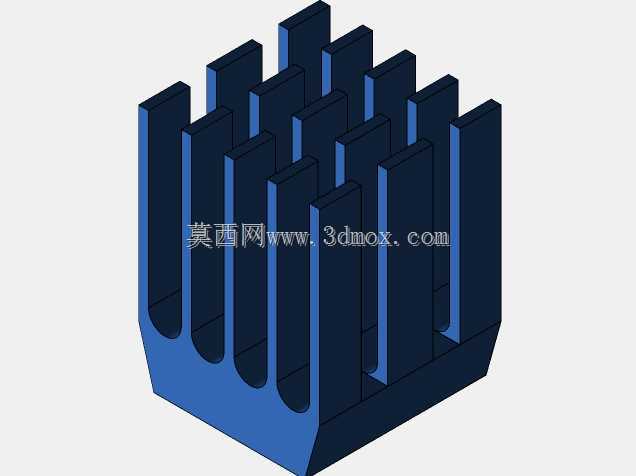

这款步进驱动模块是桌面级FDM 3D打印机运动控制链路里的核心执行部件，主要承担步进电机的电流细分、静音驱动与运行状态调控职能，直接决定设备XYZ轴与挤出轴的运动平顺性、定位精度以及运行噪音水平，在消费级桌面3D打印机、小型数控雕刻机、开源自动化位移平台这类需要精准步进运动控制的场景中都能适配使用。模块整体采用标准直插排针的安装设计，引脚排布完全兼容市面主流的步进驱动插槽规范，无需额外改板即可直接替换同引脚定义的老旧驱动模块，安装时只需对准插槽方向垂直压入即可完成装配，排针长度经过精准核算，插入标准控制板插槽后不会出现引脚过短接触不良、或是过长顶碰板底布线的问题，模块本体的长宽尺寸严格控制在通用驱动安装位的边界范围内，相邻插槽安装其他驱动模块时不会出现结构干涉。模块顶部集成了一体化开槽式铝制散热结构，散热鳍片采用等距竖直排布设计，既增大了与空气的接触面积提升被动散热效率，又能在加装轴流风扇时让气流顺着鳍片间隙顺畅流通，快速带走驱动芯片满负载运行时产生的热量，避免长时间高温工作导致的电流输出不稳、丢步甚至芯片烧毁问题，散热结构与驱动板之间采用高导热介质贴合，保证热量能够快速从芯片传导至散热鳍片。功能设计上，这款驱动模块支持高精度电流细分设置，能够将步进电机的步距角拆解为更微小的步进单元，大幅降低电机运行时的低频振动与运转噪音，实现近乎静音的打印运动效果，同时自带电流自适应调节功能，能够根据电机的实时负载动态调整输出电流，在保证输出扭矩足够的前提下降低不必要的发热损耗，板载的状态调节元件布局合理，用户在安装到控制板后依然可以方便地进行电流参数微调，无需反复拆卸模块。模块的PCB布局经过优化，功率走线与信号走线做了分离设计，减少大电流通断时对步进脉冲信号的干扰，保证运动指令传输的稳定性，板载的接插元件都采用耐温规格，能够适应3D打印机机箱内的持续温热工作环境，长期运行也不会出现元件脱焊、接触不良的问题。
