两级螺旋蜗杆齿轮箱结构设计方案

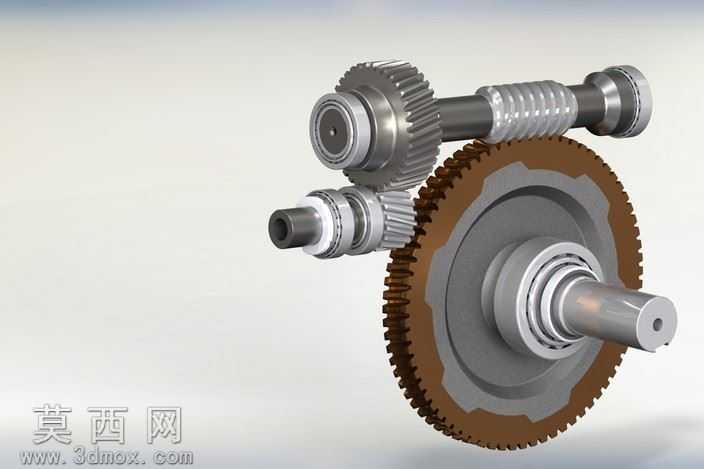

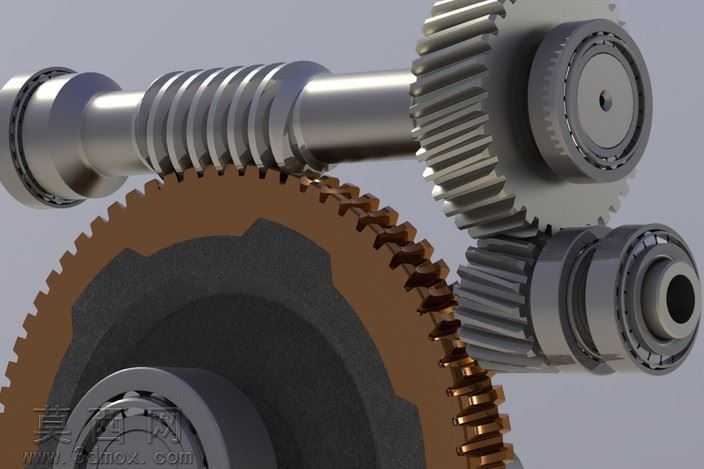

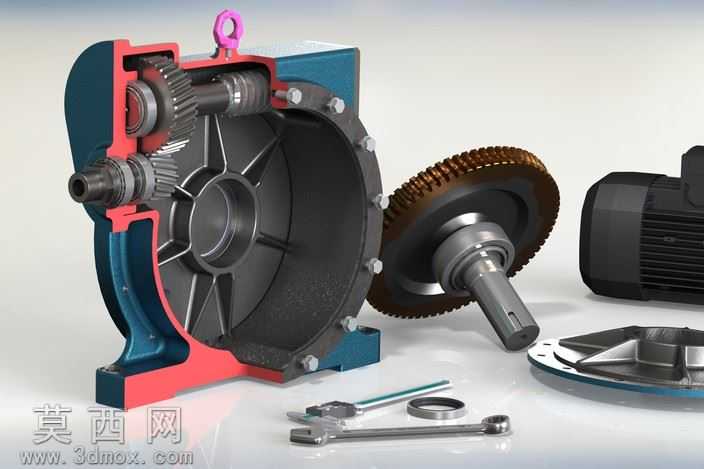

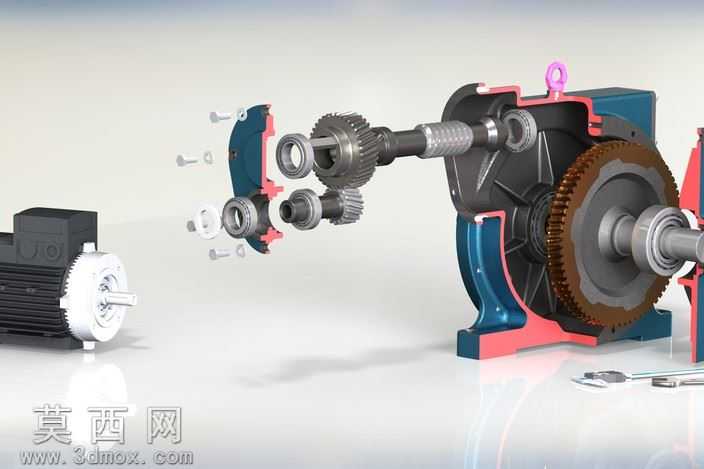

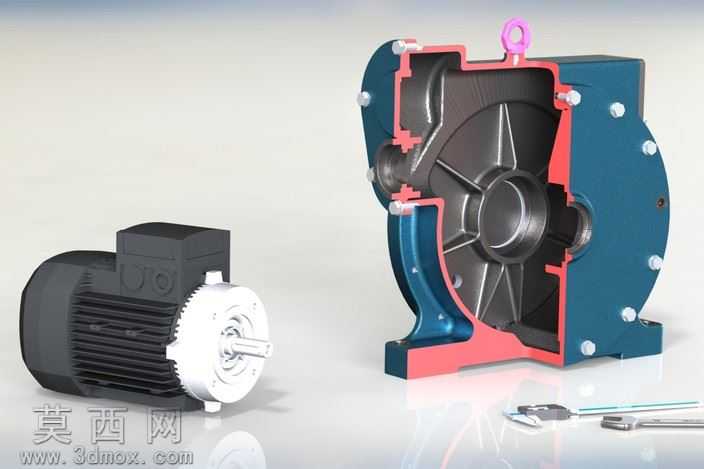

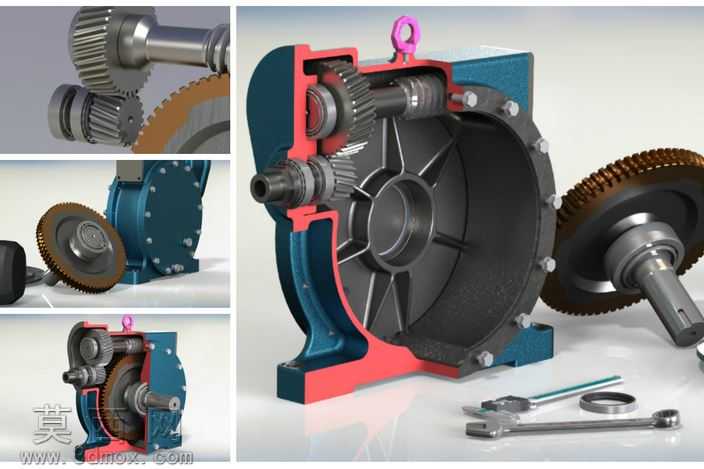

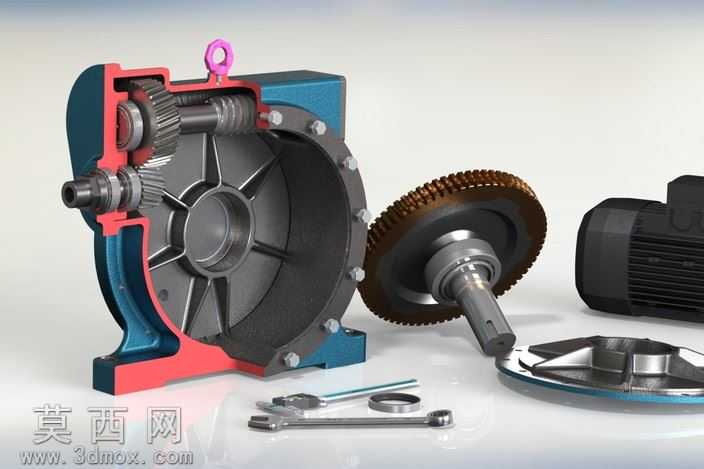

本作品为两级螺旋蜗杆齿轮箱的三维建模设计成果，建模过程中严格遵循机械传动设计规范，对齿轮箱的内外结构进行了完整复刻。建模阶段先完成整体传动链的参数化搭建，精准匹配两级螺旋蜗杆与对应蜗轮、斜齿轮的啮合参数，确保各级传动比符合设计要求，所有齿形参数均按照标准模数、压力角进行绘制，齿面啮合间隙控制在合理公差范围内。箱体部分采用剖分式结构设计，分别对箱座、箱盖的连接法兰、螺栓孔、定位销孔、轴承安装位进行了精细化建模，还原了箱体加强筋结构、吊环安装位、输入输出轴的伸出端密封结构，同时对箱体内腔的储油空间、油道走向进行了合理布局，满足齿轮润滑的空间需求。渲染阶段对不同部件赋予了差异化材质：箱体外部采用哑光深蓝工业漆材质，剖分结合面呈现金属加工后的原色质感，传动齿轮、蜗杆轴类零件赋予调质合金钢的金属光泽，螺栓、轴承等标准件采用镀锌件的亮面金属质感，吊环采用喷塑玫红色材质区分，通过光影渲染清晰展现内部传动件的装配关系，直观呈现动力从输入轴进入后，经第一级螺旋蜗杆副减速，再传递至第二级齿轮副最终从输出轴输出的完整传动路径。设计过程中充分考虑了齿轮箱的装配合理性，各级轴系的支撑轴承选型与安装位匹配，轴上零件的轴向定位、周向固定结构均完整呈现，同时兼顾了箱体的刚性需求，在受力较大的轴承座位置设计了加厚结构与加强筋，避免传动过程中箱体产生形变影响啮合精度。模型还还原了齿轮箱的装配细节，包括端盖、密封件、紧固件的安装位置，可直观展示产品的装配逻辑与结构特点，为后续的工程出图、运动仿真、结构力学分析提供了完整的三维模型基础，也可作为机械传动课程设计、齿轮箱结构学习的参考案例，清晰展现两级螺旋蜗杆齿轮箱的结构组成与传动原理。
