多翼式离心鼓风机叶轮三维结构设计

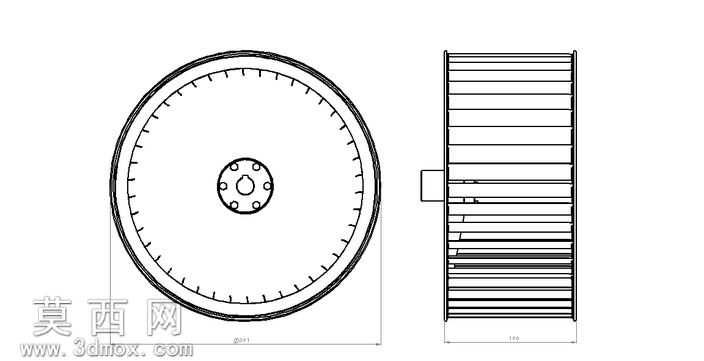

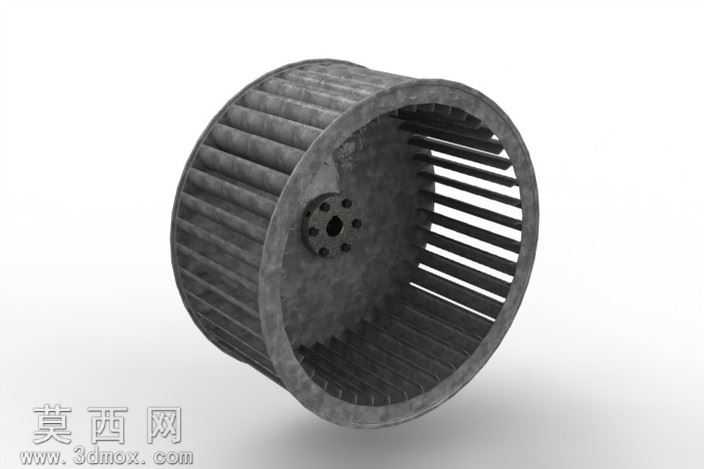

本作品为多翼式离心鼓风机的核心叶轮部件三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定叶轮的核心性能参数，包括叶轮外径、轴向宽度、进风口直径、叶片安装角等关键尺寸，再逐步拆分构建各个子结构，确保各部件装配关系精准无干涉。模型整体采用实体建模方式构建，首先绘制叶轮的前后端盖轮廓，前端盖为适配进风流向的渐缩式圆弧结构，后端盖为平整的安装基准面，中心预留与电机轴配合的安装孔位，孔位周边设计有均匀分布的螺栓连接孔，用于和电机输出端的法兰盘固定，孔位的位置度、孔径公差均按照通用风机安装标准设定，保证实际生产中的装配兼容性。叶片部分采用前向多翼式圆弧叶片设计，单枚叶片的型线通过样条曲线拟合生成，严格匹配离心风机的气动性能要求，所有叶片沿叶轮周向均匀阵列排布，叶片与前后端盖的连接部位做了贴合处理，建模时通过布尔运算保证连接面完全重合，避免出现缝隙影响后续仿真或加工的准确性。叶轮中部的中盘结构用于增强整体刚性，中盘与叶片、端盖的连接位置做了圆弧过渡处理，既可以降低气流通过时的阻力损失，也能减少应力集中，提升部件运行时的结构强度。材质渲染阶段，模型整体赋予了金属哑光灰的铸铁材质效果，还原了实际风机叶轮常用的镀锌钢板或铸铝材质的视觉质感，表面添加了细微的粗糙纹理，模拟实际加工后的表面状态，渲染时采用柔和的侧方打光，清晰展现叶片的排布层次、端盖的曲面轮廓以及安装位的细节结构，让模型的结构特征直观可辨。整个模型的结构完全参照实际量产的多翼离心鼓风机叶轮设计，所有尺寸比例符合行业通用规范，既可以用于风机性能的流体仿真分析，也可作为结构设计参考、教学演示素材使用，模型的各个特征均保留了参数化编辑的可能性，可根据实际的风量风压需求调整叶片数量、叶片型线、叶轮尺寸等参数，快速衍生出不同规格的叶轮设计方案。
