小型多功能组合加工车床结构设计

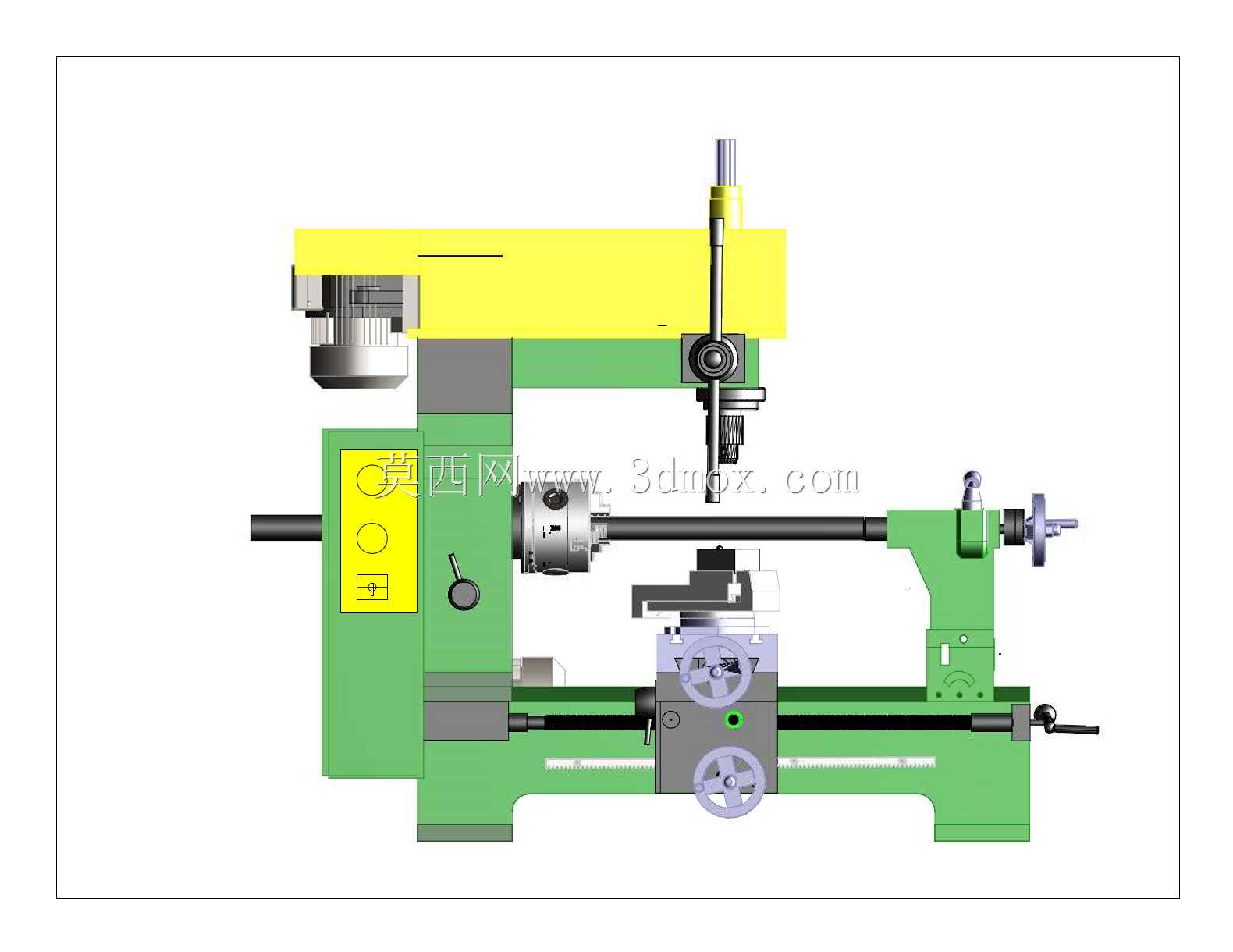

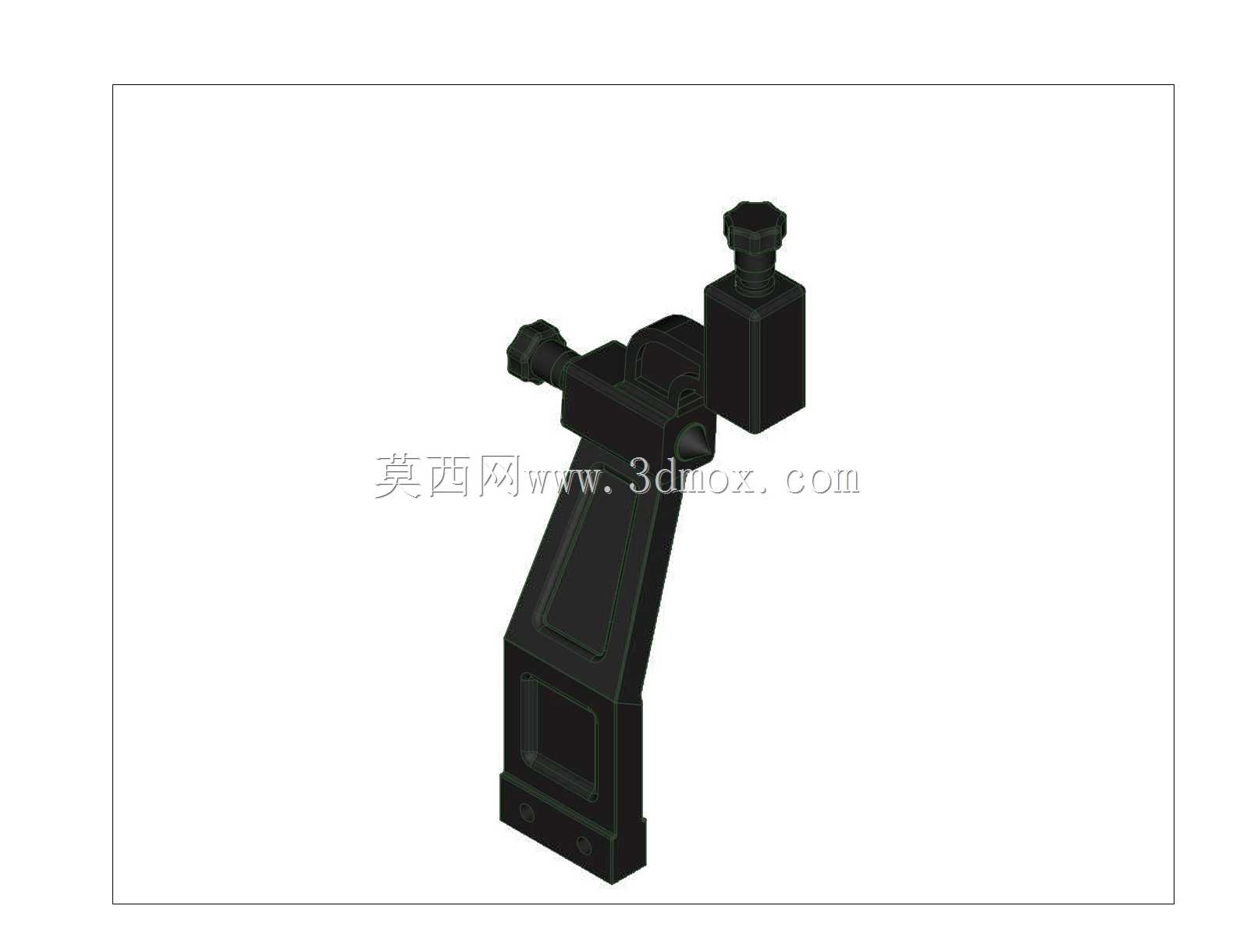

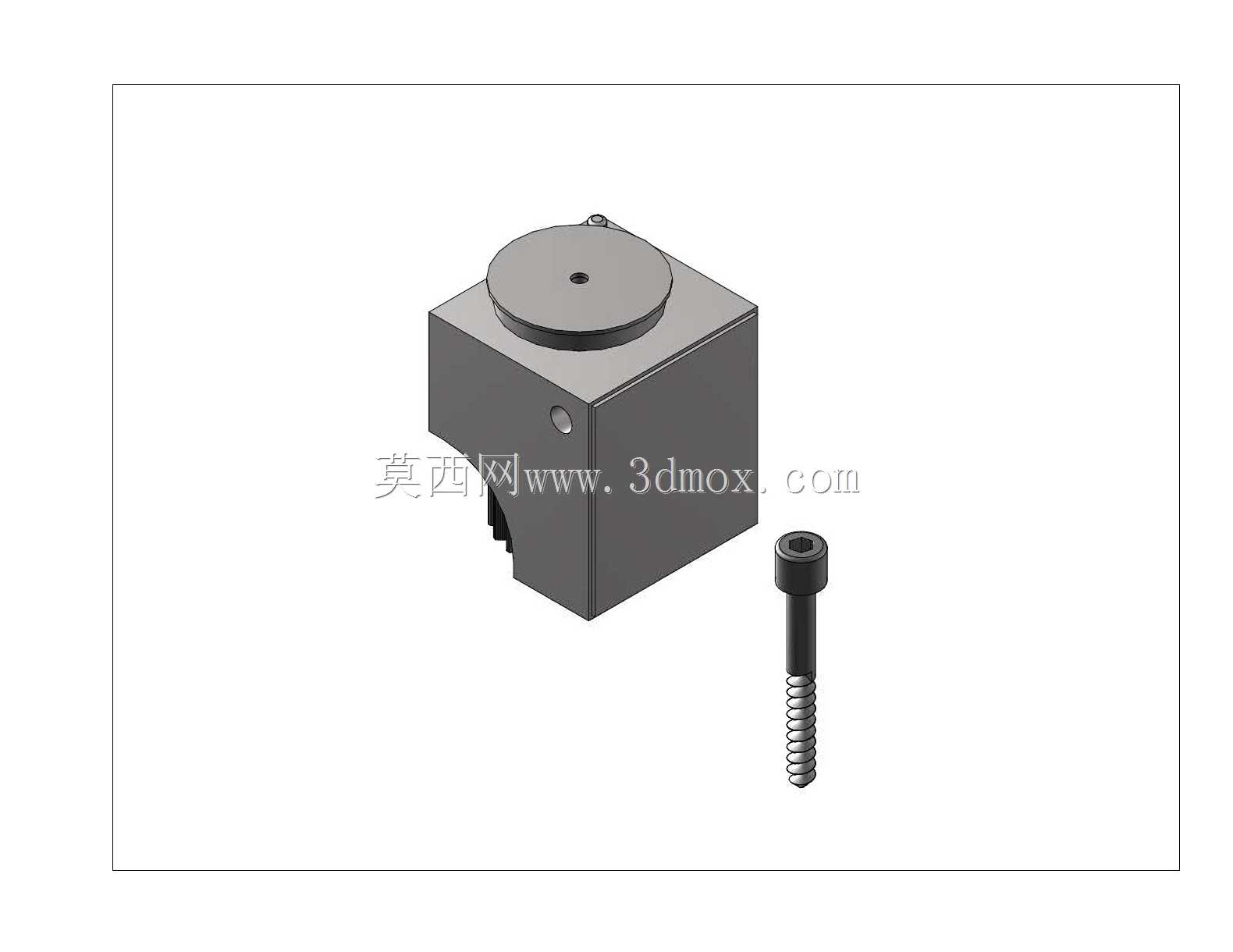

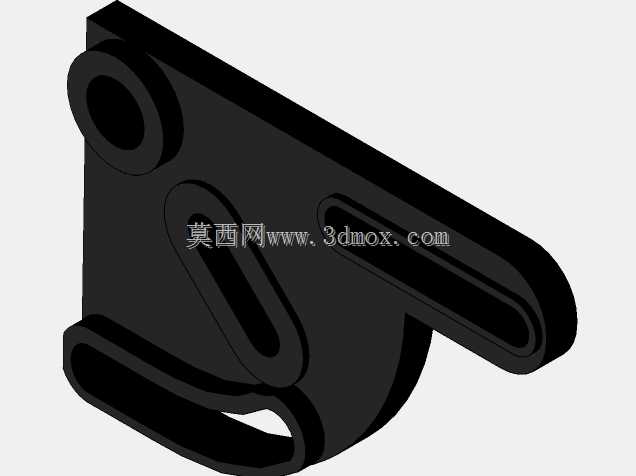

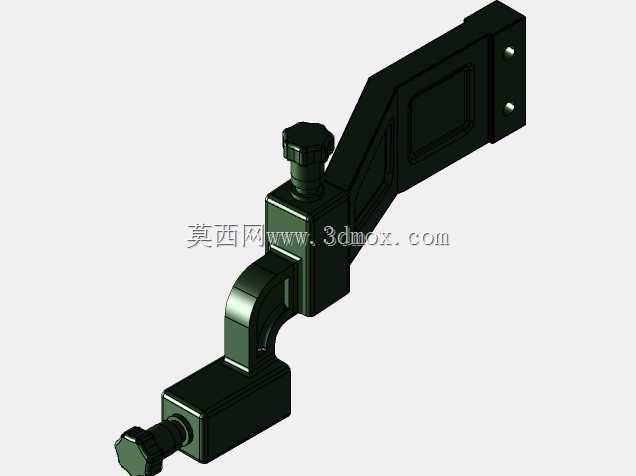

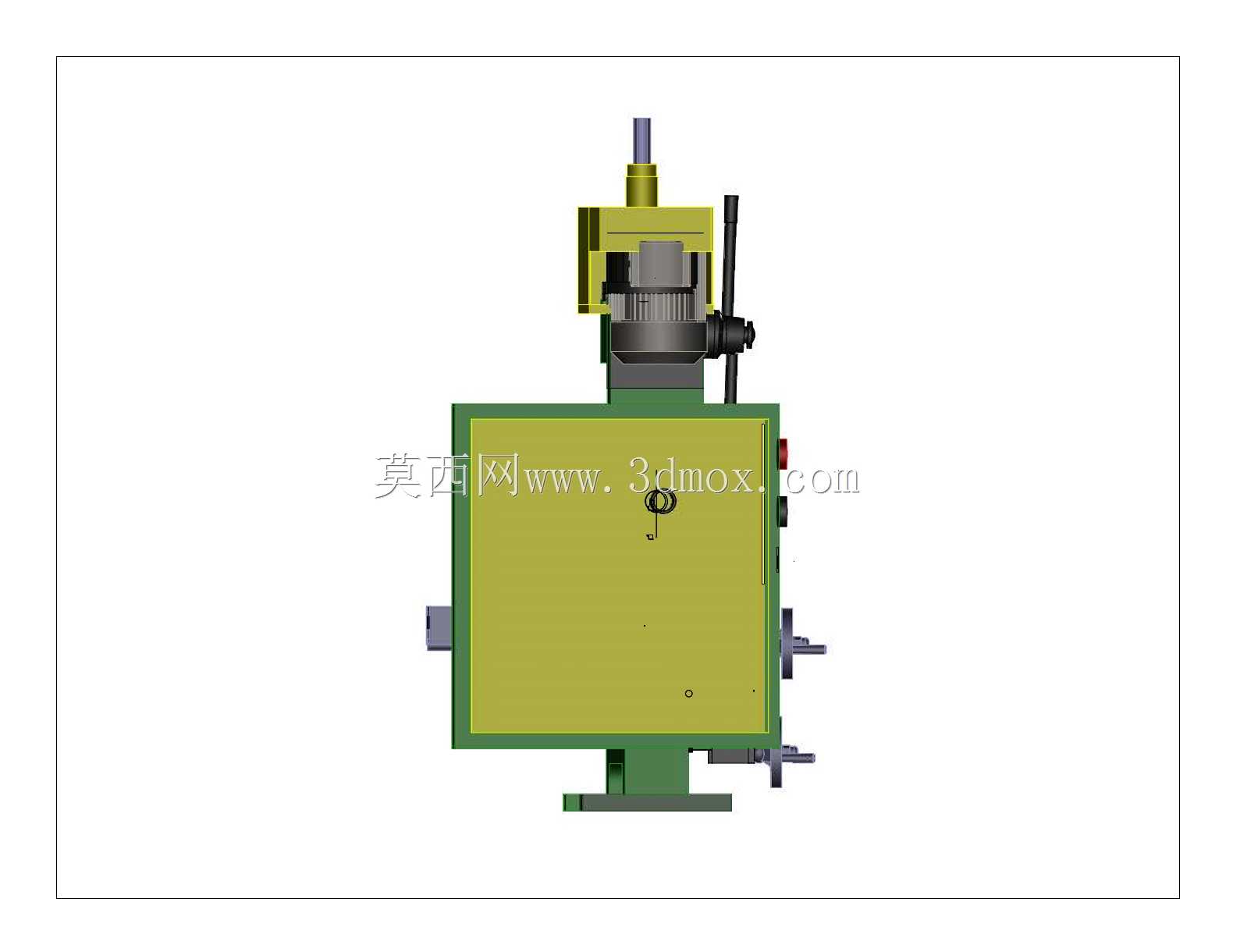

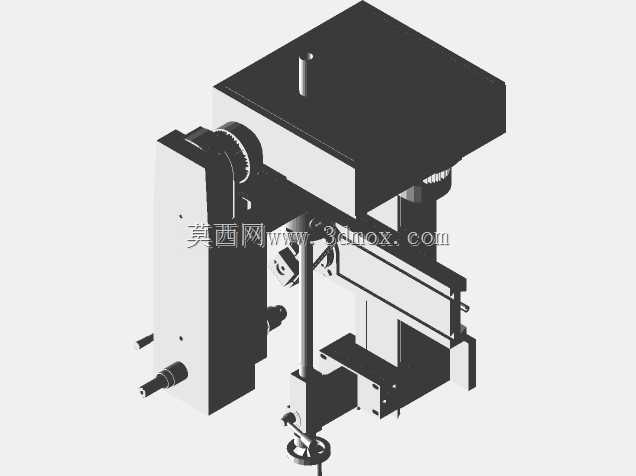

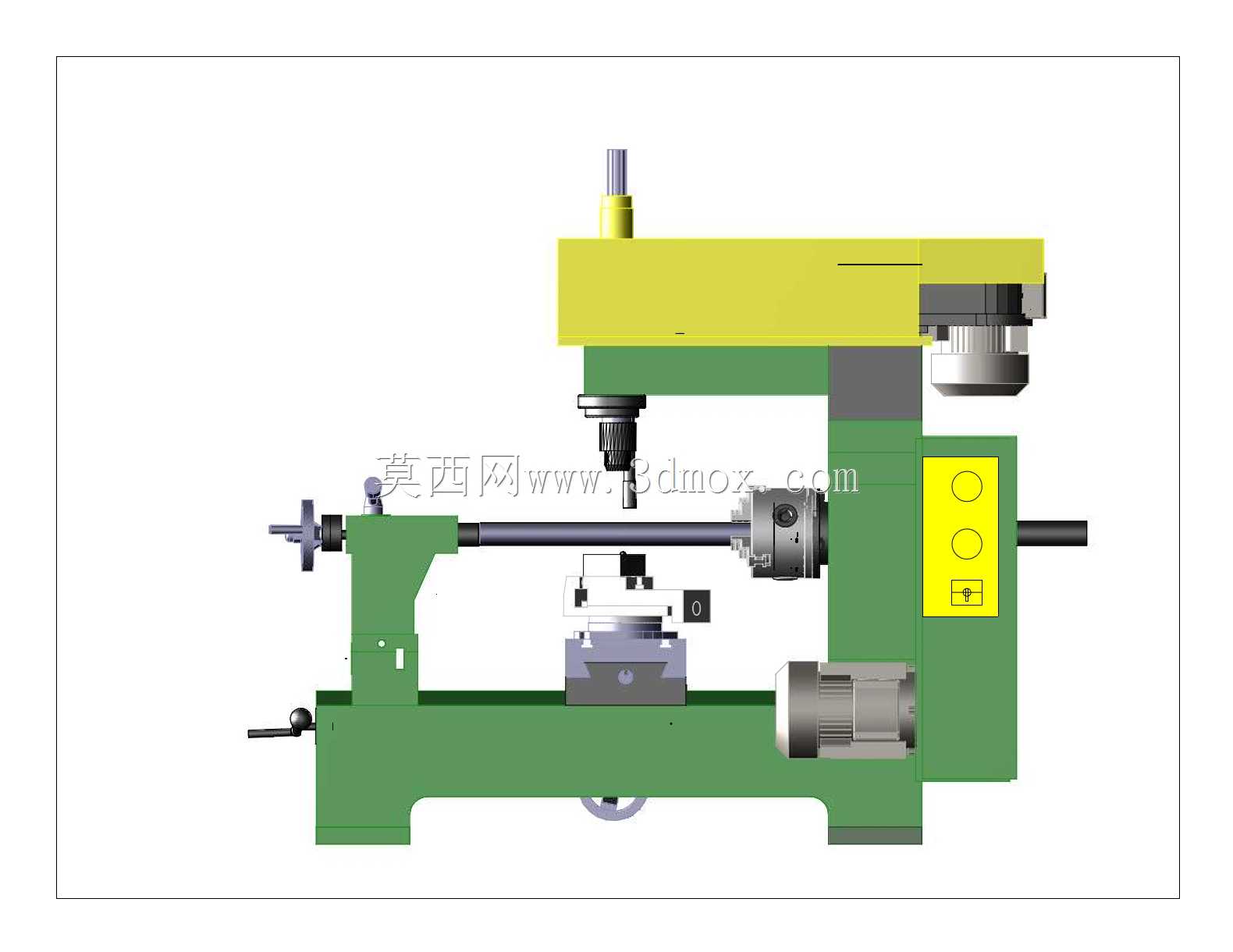

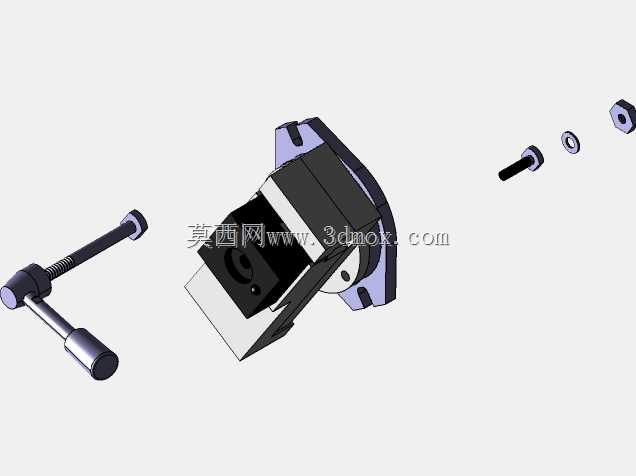

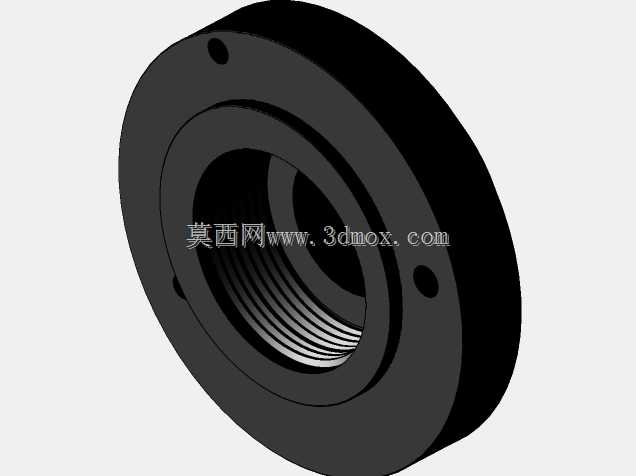

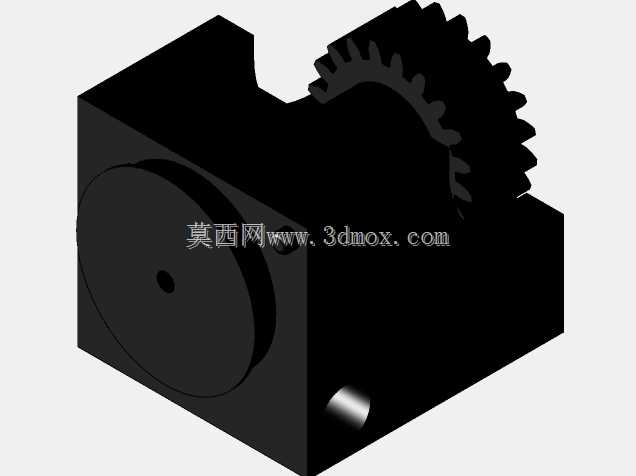

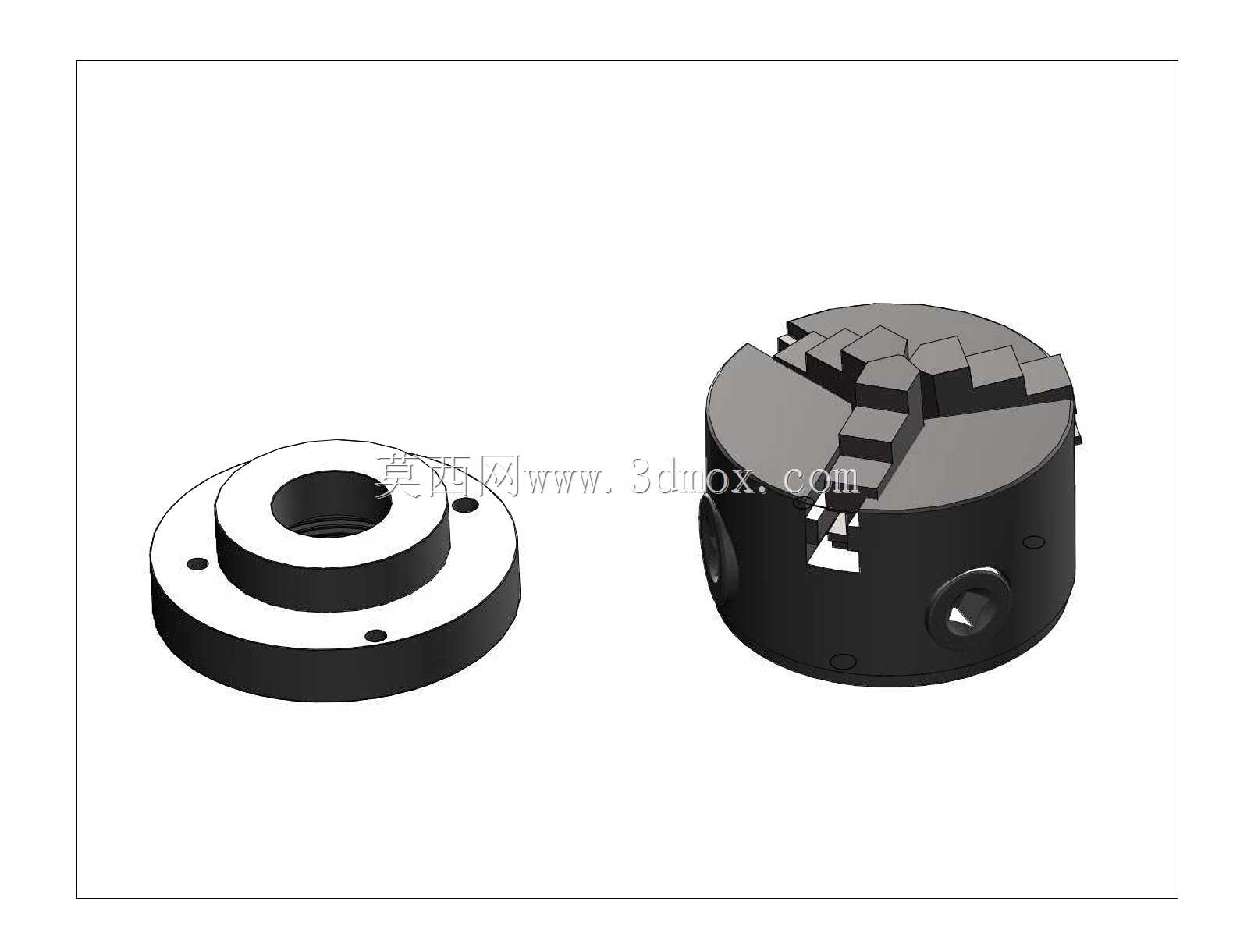

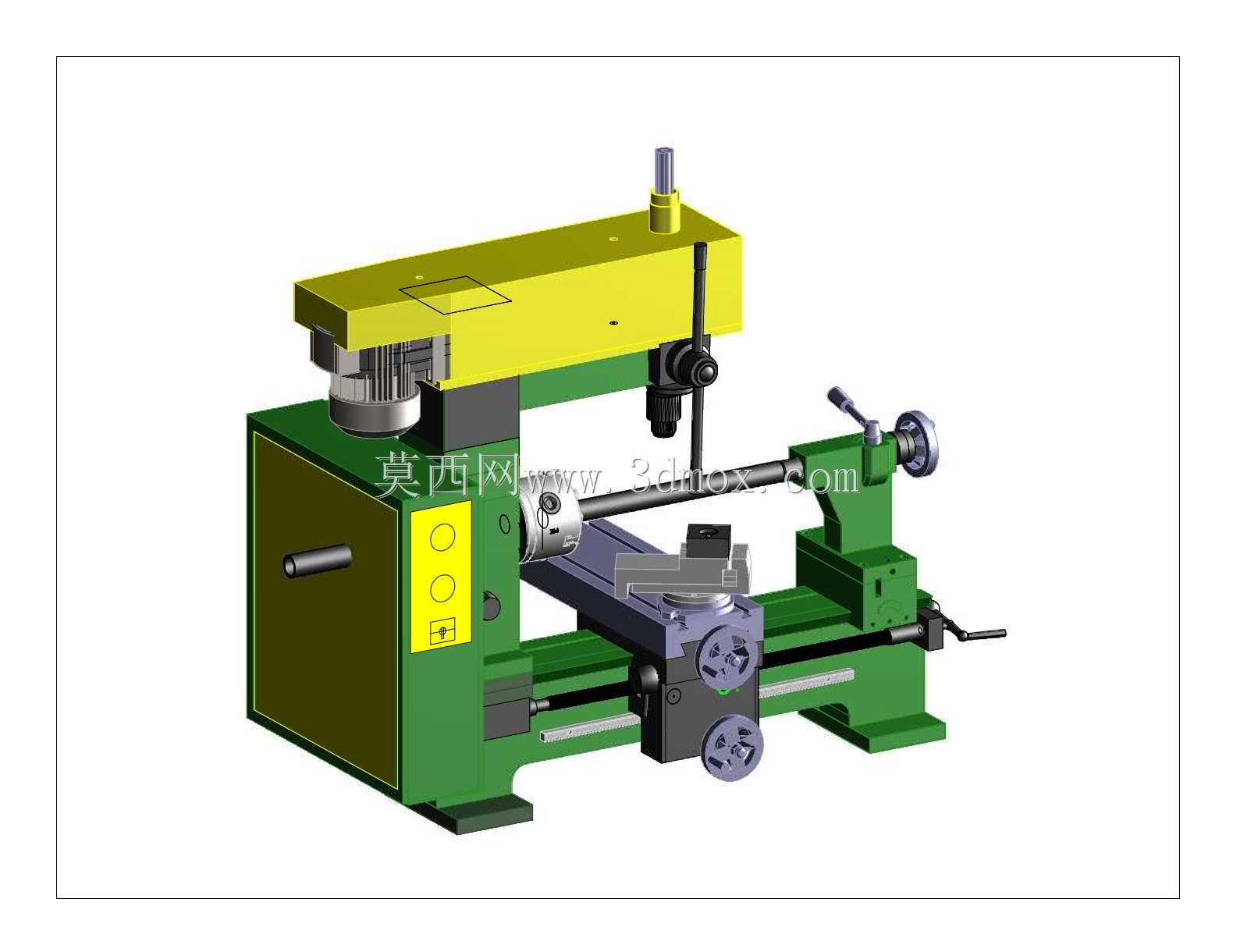

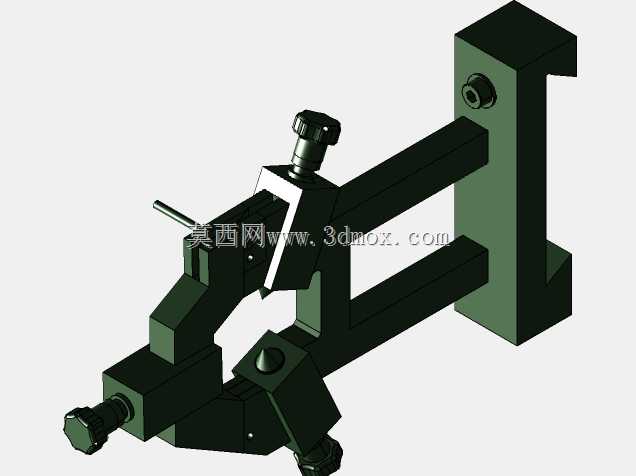

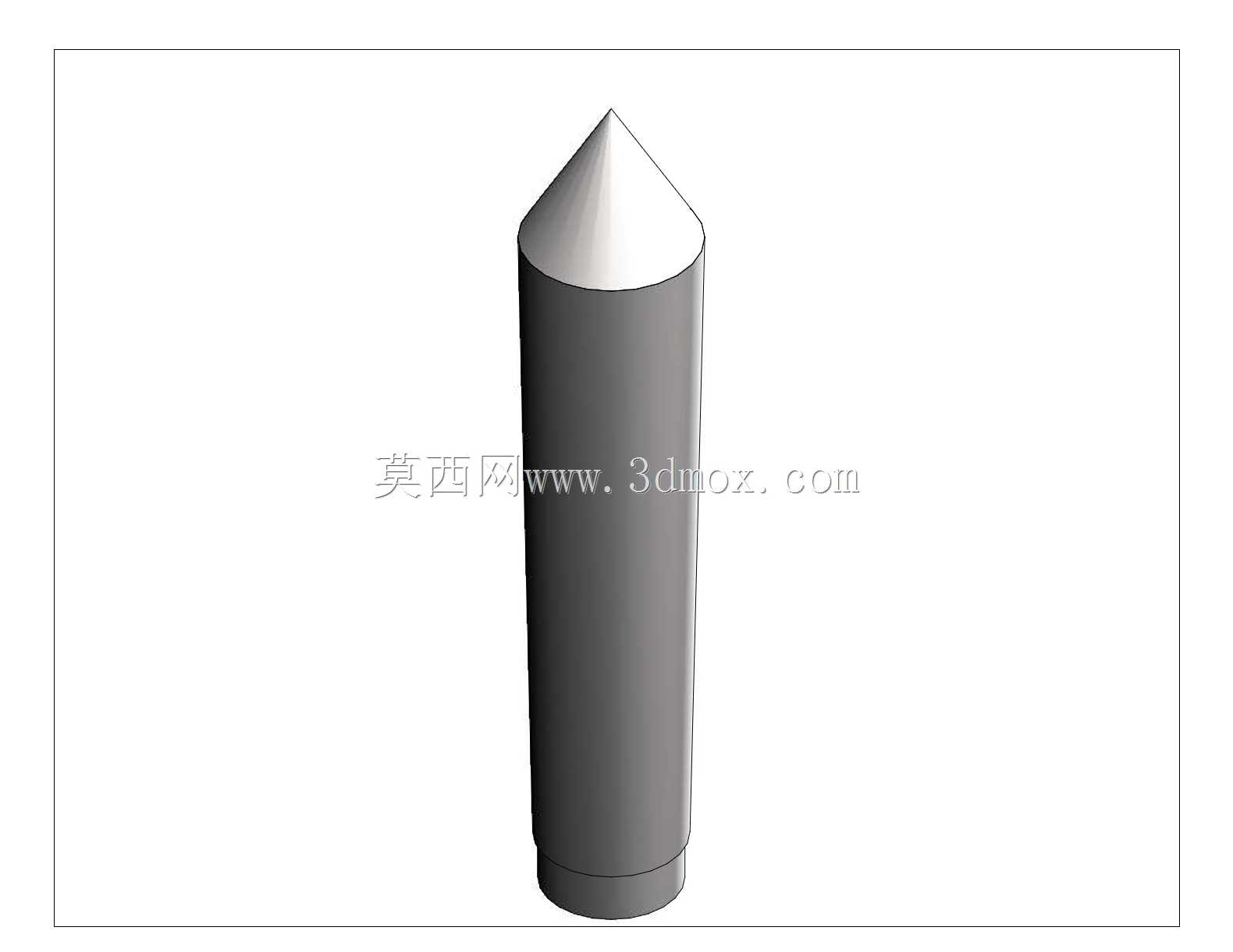

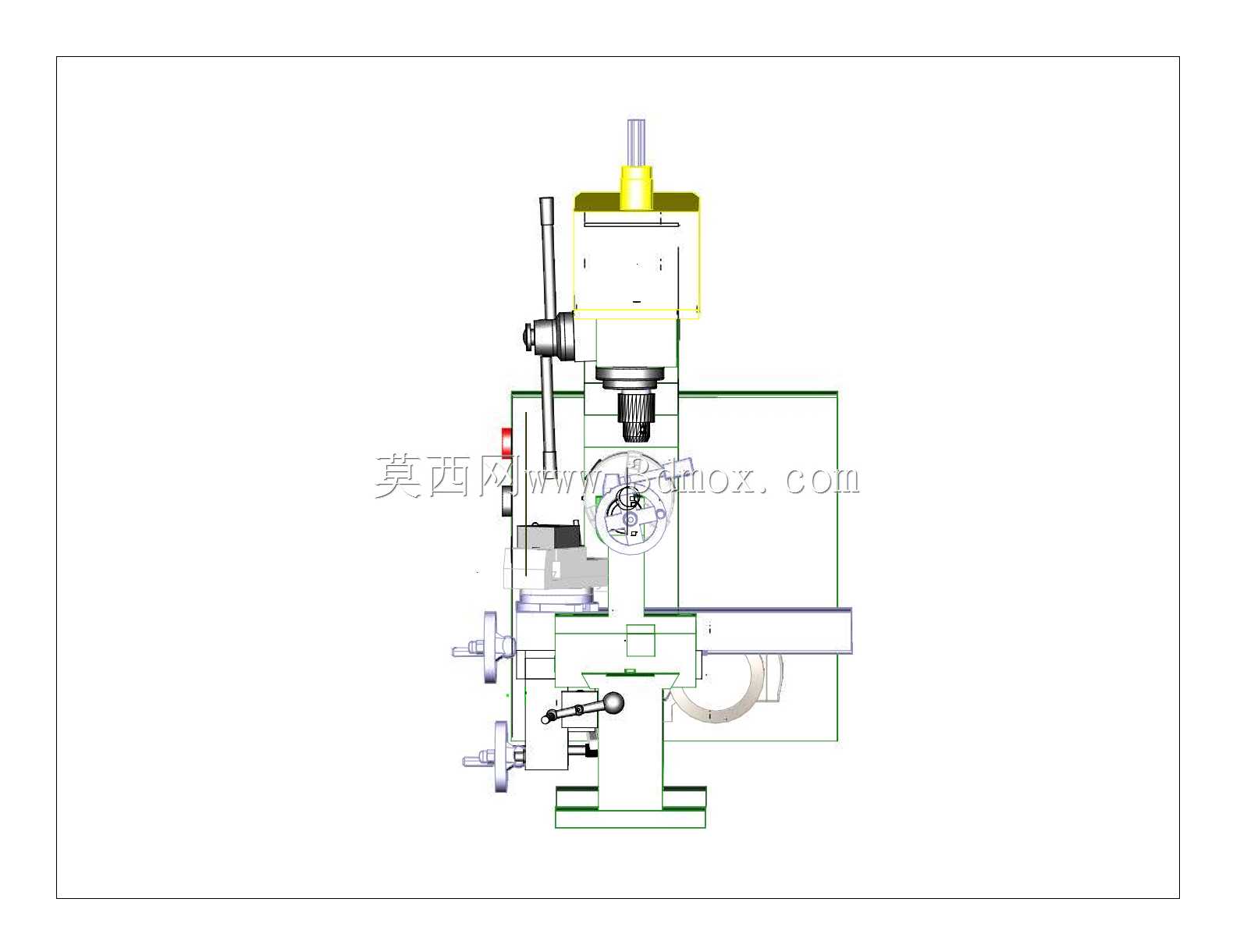

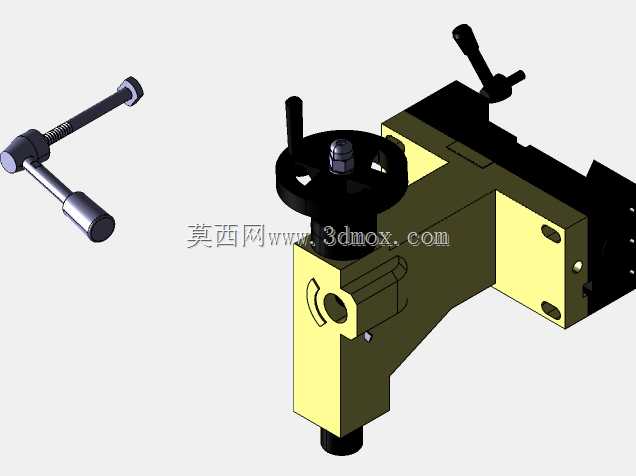

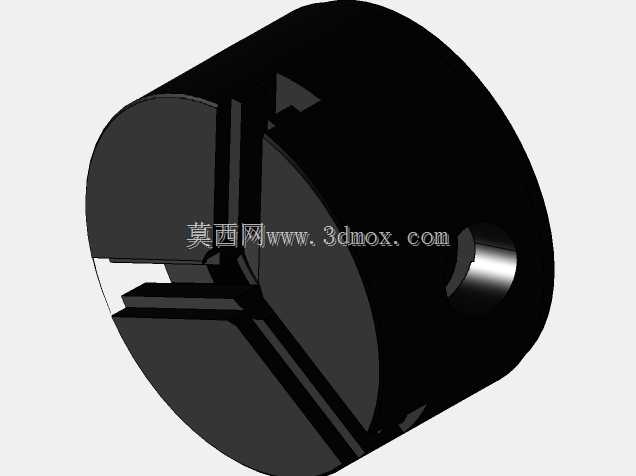

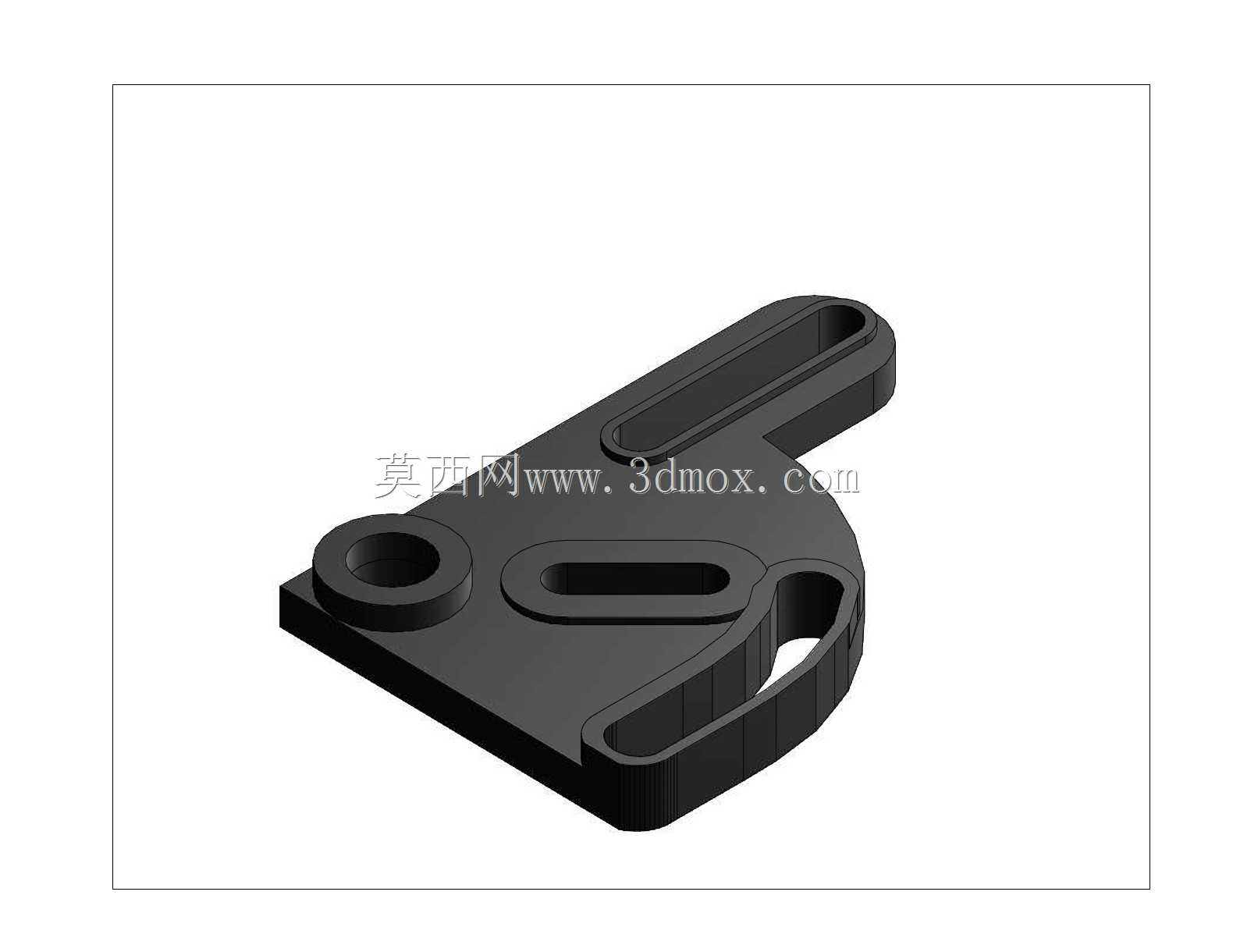

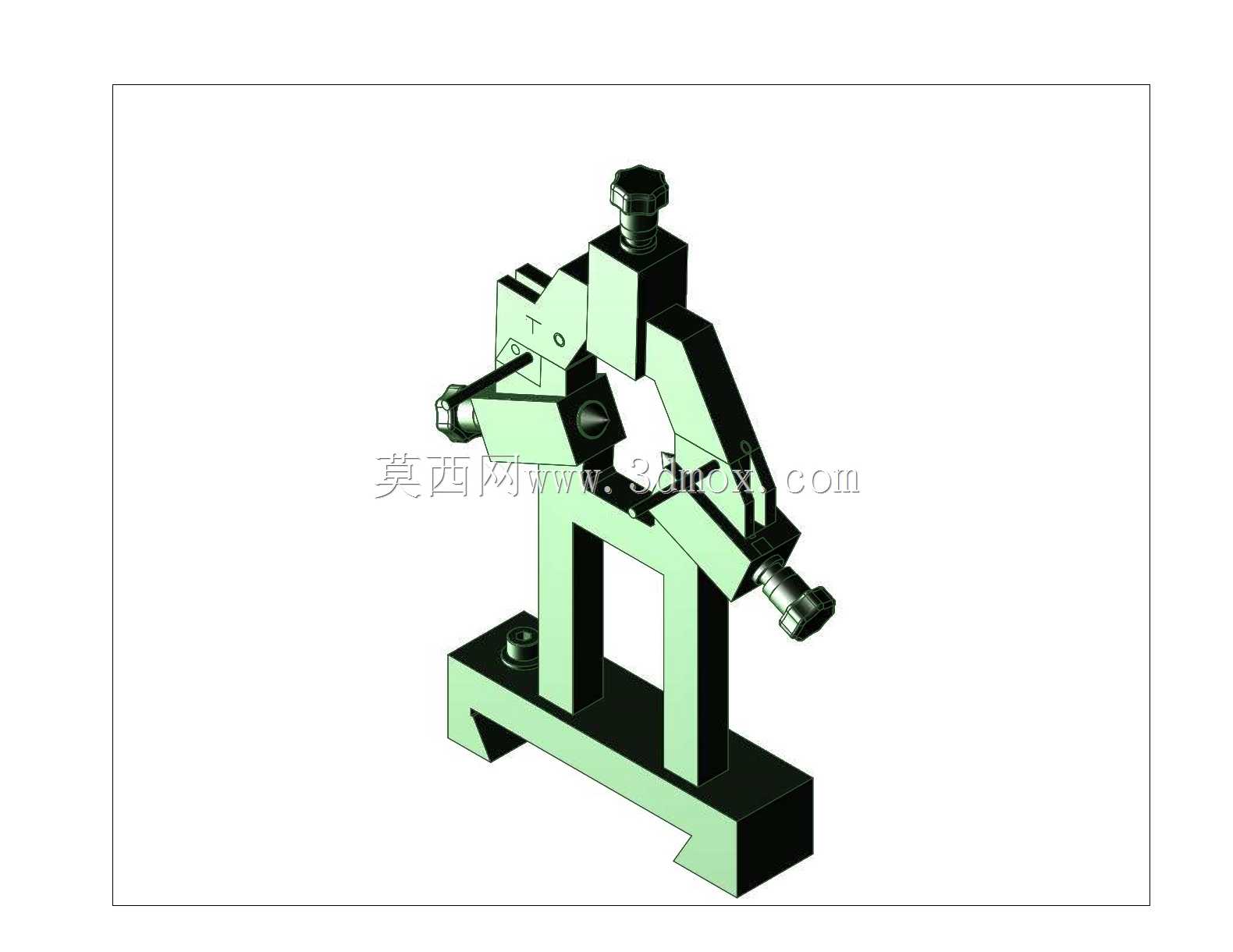

这款组合车床主要面向小型精密零件加工场景，可覆盖五金修配、教学实训、小型工坊批量打样、仪表零件加工等多类应用场景，能够在单台设备上完成轴类、盘类零件的车削外圆、内孔、端面、螺纹切削，同时搭载的上部加工单元可辅助完成简易铣削、钻孔工序，无需多次拆装工件更换设备，大幅降低小型加工场景的设备投入成本与工件周转耗时。从实际用途来看，它既可以作为职业院校机械加工专业的实操教学设备，让学员直观理解车削加工的进给逻辑、传动结构与操作规范，也能适配个体维修工坊的零散零件修配需求，针对小尺寸五金件、非标紧固件、小型传动零件做快速修配加工，还可用于小型加工厂的小批量精密零件生产，适配铜、铝、低碳钢等多种常见金属材料的切削加工。在功能特性设计上，这款设备采用床身与上部加工单元集成的布局，床身部分保留普通卧式车床的核心结构，主轴箱可提供多档转速输出适配不同材质的切削线速度需求，进给拖板带有横向、纵向双方向手轮调节，可精准控制切削进给量，刀架可同时装夹多把车刀，转动刀架即可快速切换加工刀具，尾座可安装顶尖支撑长轴类工件，也可换装钻头完成轴类零件的中心孔加工；上部集成的加工单元带有独立的主轴进给结构，可在工件装夹状态下完成侧面钻孔、键槽铣削等工序，避免二次装夹带来的同轴度误差。设计思路上，研发团队优先考虑小型场景的空间适配性，在保留核心加工功能的前提下尽可能压缩设备整体体积，床身采用一体式铸铁结构保障切削过程的刚性，减少加工震颤对工件表面精度的影响，所有操作手轮、调节手柄都布置在操作人员易触及的区域，降低操作时的移动幅度，同时各传动部位都设计了防护结构，避免切屑飞溅带来的安全隐患。从安装边界来看，这款设备整体占地尺寸紧凑，无需做特殊的地基处理，放置在平整的硬质工作台面上即可完成安装调试，设备底部带有可调支撑脚，可根据工作台面的平整度调节水平，保障主轴与进给导轨的平行度精度，外接常规工业用电即可驱动运行，无需配套复杂的外围辅助设备，接通电源、加注润滑油后即可投入加工使用，整体安装调试门槛极低，适配各类小型加工空间的布置需求。
