迷你台式微型车床结构设计方案

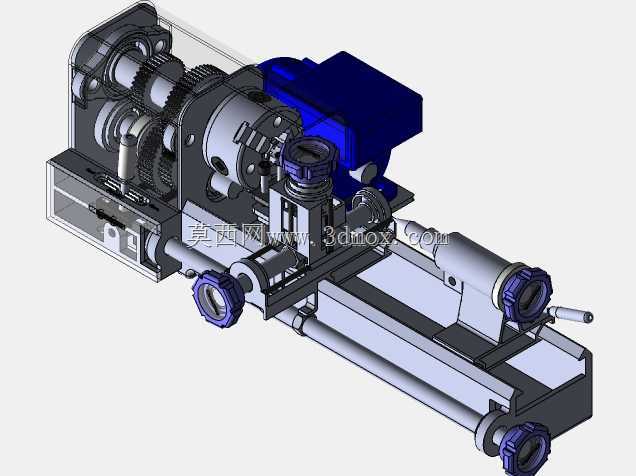

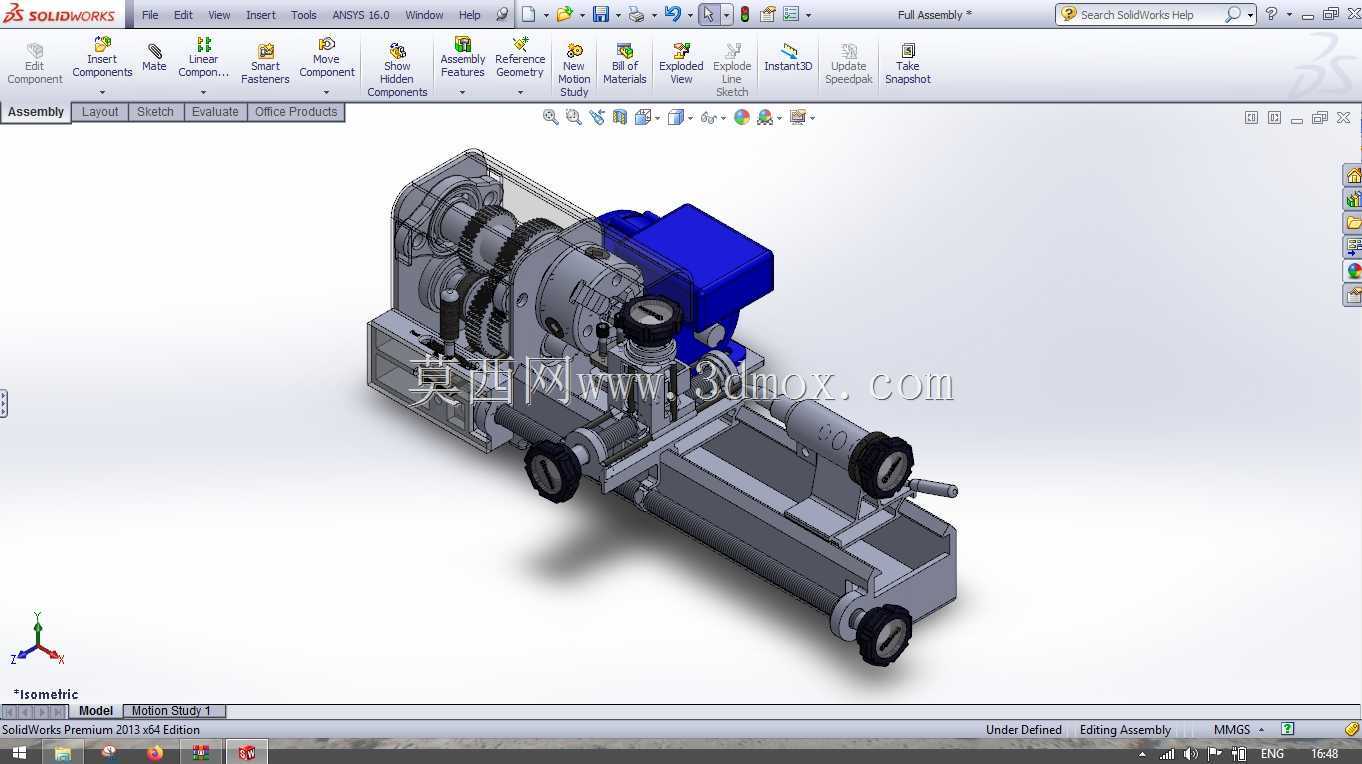

这款微型车床是面向小尺寸零件加工场景开发的台式加工设备，核心功能与普通卧式车床保持一致，可覆盖小直径棒料、小型轴类、盘类零件的外圆车削、端面车削、内孔镗削、螺纹车削、切槽切断等常规加工工序，主要应用于个人DIY工坊、职业院校实训教学、小型精密零件打样、模型制作、五金维修等场景，能够在有限的桌面空间内完成常规小型零件的全工序加工，无需占用大型工业机床的安装场地，适配小批量、多品种的柔性加工需求。从功能特性来看，该设备采用模块化布局设计，核心传动系统集成在床身左侧的主轴箱内，通过多级齿轮传动实现主轴转速的多档位调节，可根据不同加工材质、刀具类型匹配合理的切削线速度，兼顾有色金属、软质钢材、工程塑料等多种材质的加工需求；床身采用双平行光杠导轨结构，为溜板提供稳定的纵向移动导向，保证进给过程的运动精度，刀架部分采用可调节式装夹结构，支持手动进给操作，可通过手轮精准控制进给量，满足不同切削深度、走刀量的加工要求；尾座部分配备可伸缩顶针结构，既可以支撑长轴类零件完成加工，也可换装钻头、铰刀等刀具完成孔加工工序，拓展设备的加工适用范围。在设计思路上，这款微型车床优先兼顾结构紧凑性与功能完整性，将驱动电机集成布置在主轴箱侧方，大幅压缩设备整体占地面积，所有操作手轮均布置在设备正面及侧面的易操作区域，符合单人手动操作的人机工程要求，传动结构采用成熟的齿轮啮合传动方案，在保证传动扭矩满足小型零件切削需求的前提下，尽可能简化传动链路，降低设备的装配难度与后期维护成本，各调节部位均设置了锁紧结构，可在加工过程中固定部件位置，避免切削振动导致的位置偏移，保障加工精度稳定性。从安装边界与外形尺寸来看，该设备整体采用台式布局，无需额外浇筑设备基础，可直接放置在常规承重工作台面上使用，整体长宽尺寸适配普通桌面的摆放空间，重量控制在单人可搬运的范围内，便于根据使用需求灵活调整摆放位置；设备的操作空间预留充足，工件装夹、刀具更换、手轮操作等动作均不会与周边部件产生干涉，各运动部件的行程范围经过合理规划，可覆盖常规小型零件的最大加工长度与直径需求，进给导轨的长度匹配最大加工行程，避免出现超程碰撞问题，同时整体外轮廓无尖锐突出结构，操作过程中的安全性更有保障。
