自平衡自行车用框架式陀螺仪结构

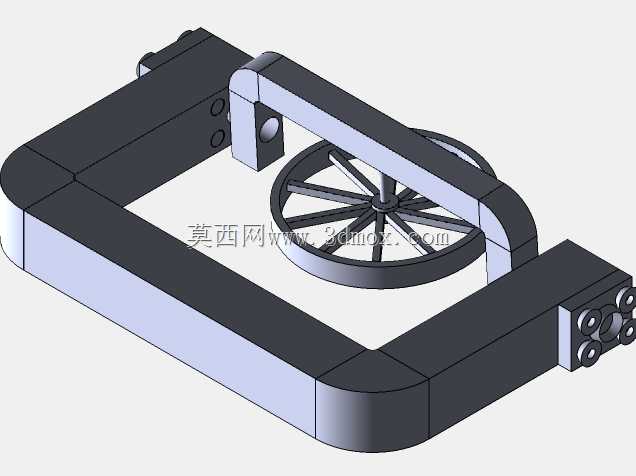

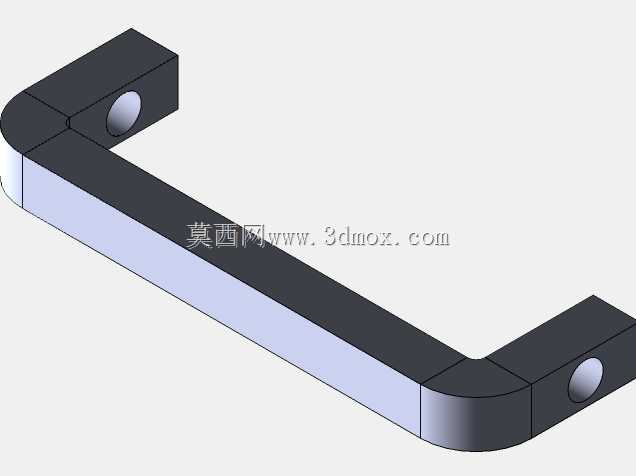

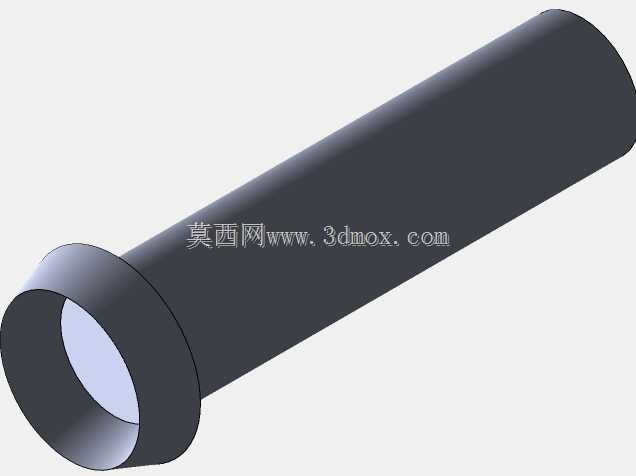

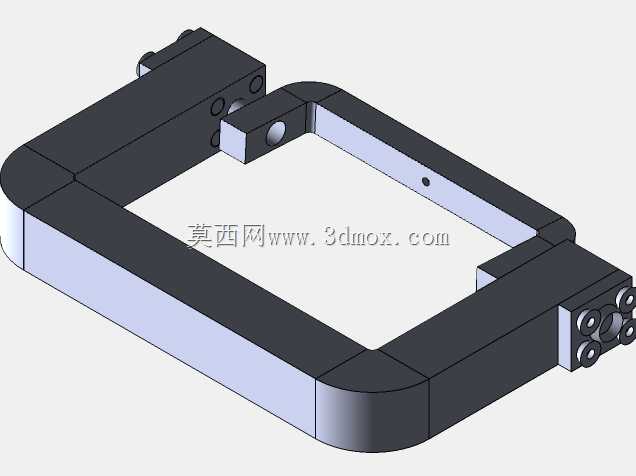

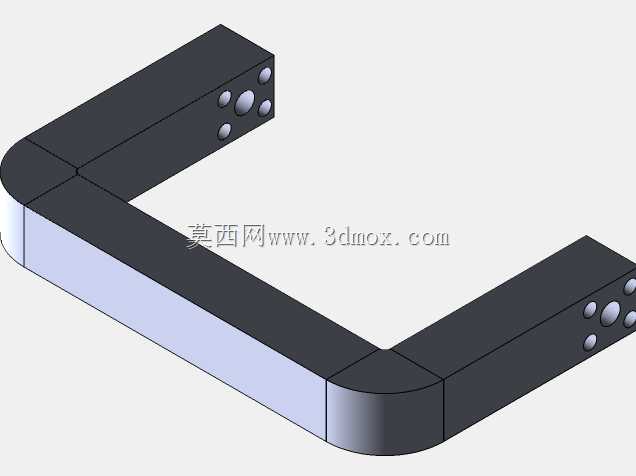

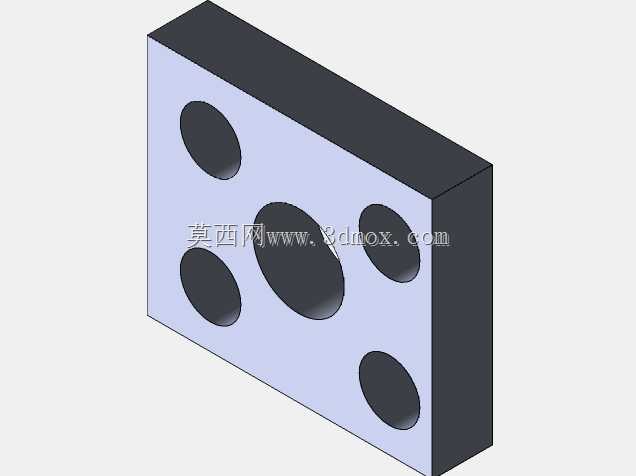

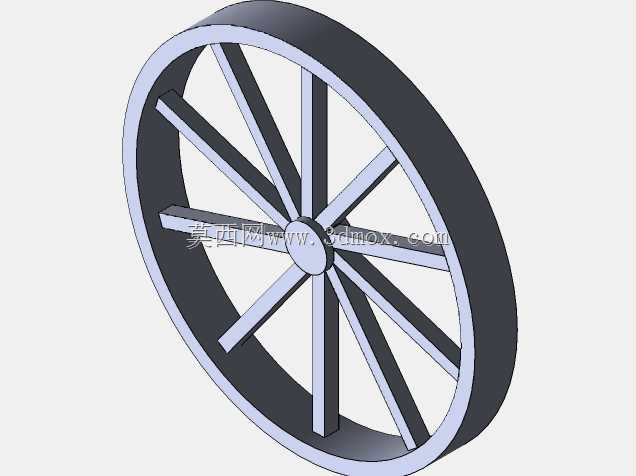

这款陀螺仪结构是专门面向自平衡两轮自行车开发的核心稳姿部件，主要应用于短途代步自平衡自行车、无人骑行自平衡实验平台、青少年科技竞赛自平衡单车等场景，核心作用是利用高速旋转陀螺的定轴性与进动效应，为两轮自行车在静止、低速行进、受外力扰动的状态下提供动态平衡力矩，抵消车身侧倾趋势，解决传统两轮自行车静止或低速下无法自主保持直立的痛点，也可拓展应用于小型两轮无人配送载具的姿态稳定系统中。从功能特性来看，该结构采用双层框架式万向支架设计，内层为带辐条结构的高速旋转轮盘，外层为U型闭合支撑框架，轮盘通过转轴与内层框架连接，内层框架再通过正交布置的转轴与外层框架连接，可实现两个自由度的灵活转动，能够在车身发生任意方向侧倾时，通过陀螺的进动效应产生反向修正力矩，快速将车身拉回直立状态，相比普通单轴陀螺结构，该双框架设计的响应速度更快，平衡修正范围更大，可应对更大角度的侧倾扰动。在设计思路上，该结构优先考虑了安装适配性与运行稳定性，外层框架采用圆角过渡的矩形闭合结构，整体轮廓规整，没有外凸的尖锐结构，既可以通过框架端部的连接孔直接固定在自行车车架中部的重心位置，也可根据不同车型的车架宽度调整安装点位，框架的边角做了圆弧处理，避免运行过程中与车架其他部件、骑行者肢体发生剐蹭；内层轮盘采用多辐条镂空设计，在保证轮盘整体结构强度、满足高速旋转动平衡要求的前提下，尽可能降低轮盘自身重量，减少驱动轮盘旋转所需的功耗，同时辐条对称均匀布置，可避免高速旋转时产生偏心振动，降低运行过程中的噪音与结构疲劳损耗。从安装边界来看，该结构整体为紧凑型布局，外层框架的长宽尺寸适配常规自行车车架中部的安装空间，厚度方向不会超出自行车车架的横向宽度，不会额外增加车身的整体宽度，不影响自行车的正常通行与转向操作；框架端部预留的多组连接孔位，可兼容不同管径的自行车车架安装，不需要对原有车架做大规模的切割改装，降低了自平衡自行车的改装与生产门槛；各转轴位置预留了轴承安装位，可搭配标准深沟球轴承使用，减少转动过程中的摩擦阻力，提升陀螺效应的响应效率，同时也方便后期的维护与零部件更换。在实际应用中，该陀螺仪结构搭配对应的轮盘驱动电机与姿态检测传感器，即可构成完整的自平衡系统，当传感器检测到车身发生侧倾时，可通过调整陀螺框架的转动角度输出对应的修正力矩，无论是静止状态下的直立保持，还是低速行进过程中的过弯、路面颠簸扰动，都能快速完成姿态修正，大幅提升自平衡自行车的运行稳定性与骑行安全性。
