自行车散热型盘式制动刹车盘结构设计

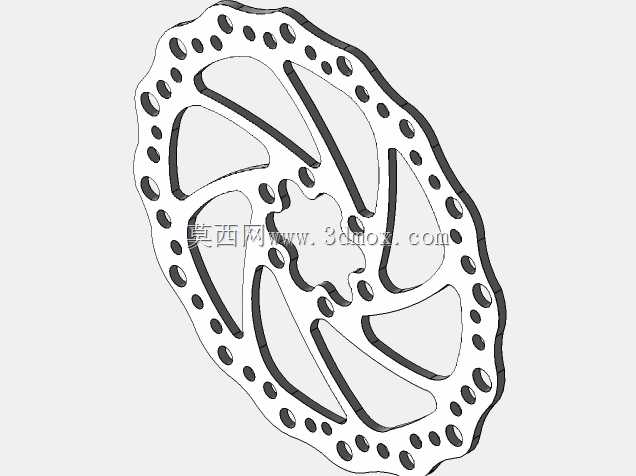

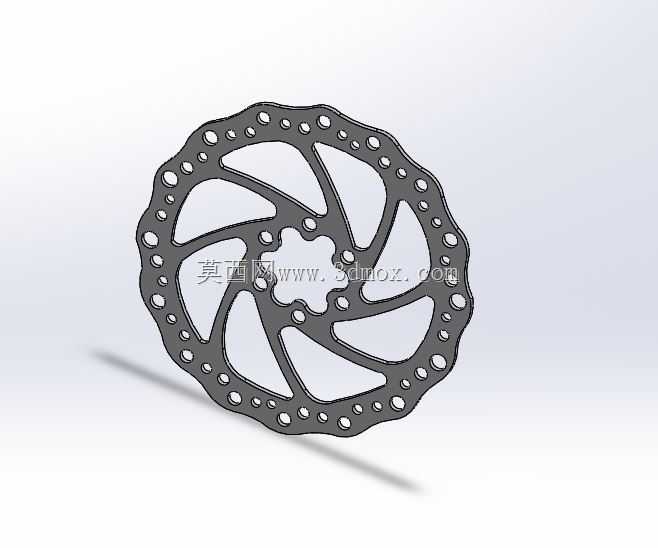

这款盘式制动部件是自行车制动系统的核心执行元件，主要应用于山地车、公路车、通勤自行车等各类采用碟刹结构的乘用车型，在车辆骑行过程中承担着将制动力矩转化为摩擦阻力、实现车辆减速与驻车的核心作用，相比传统圈刹结构，盘式制动不受轮圈沾水、沾泥的工况影响，在雨天、泥泞越野场景下仍能保持稳定的制动效能，是当前运动类自行车的主流制动配置。该产品的核心功能是通过与夹器来令片的摩擦接触，将车轮转动的动能转化为热能耗散，从而实现车速的可控降低，设计过程中重点围绕散热效率、结构强度、安装适配性三个核心维度展开优化。整体外形为圆形碟片结构，中心采用花键式安装接口，可与主流规格的自行车花鼓实现精准配合，安装边界完全适配常规六钉、中锁花鼓的装配尺寸要求，无需额外改装即可完成替换安装。碟片本体采用多辐条镂空的结构设计，周向均匀分布的弧形镂空槽一方面可以大幅降低碟片自身重量，减少车轮转动惯量，提升骑行加速与减速的响应灵敏度，另一方面可以在制动过程中引导气流穿过碟片表面，快速带走摩擦产生的热量，避免长时间制动导致的热衰减问题，保障连续下坡等高强度制动场景下的制动力稳定性。碟片外缘与内圈均设置有均匀分布的安装定位孔与散热小孔，既可以辅助提升散热效率，也能在碟片受热膨胀时提供形变释放空间，避免高温下碟片翘曲变形影响制动平顺性。碟片的摩擦面采用平整化设计，保证与来令片的接触面积均匀，避免制动过程中出现异响、抖动等问题，边缘做了圆弧倒角处理，防止安装与使用过程中划伤骑行者或管线。整体结构在保证足够结构强度、能够承受大制动力矩冲击的前提下，最大化实现了轻量化与散热性能的平衡，适配日常通勤、山地越野、公路竞速等多种骑行场景的制动需求，能够在不同工况下为骑行者提供可靠、线性的制动反馈，提升骑行过程的安全性与操控体验。
