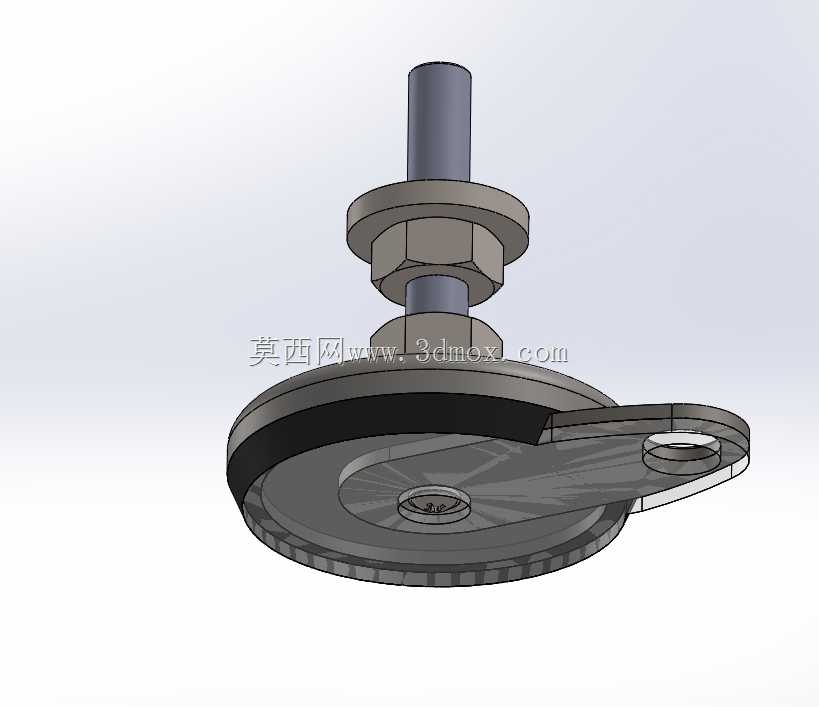

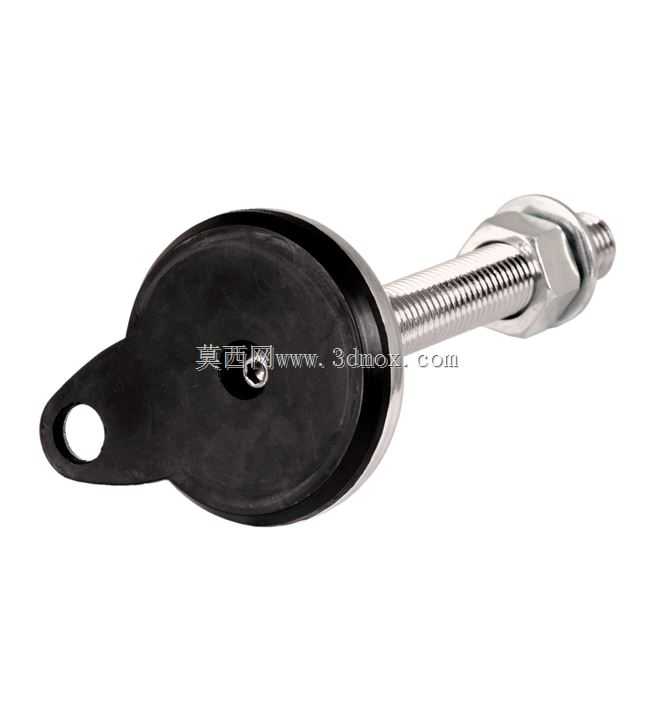

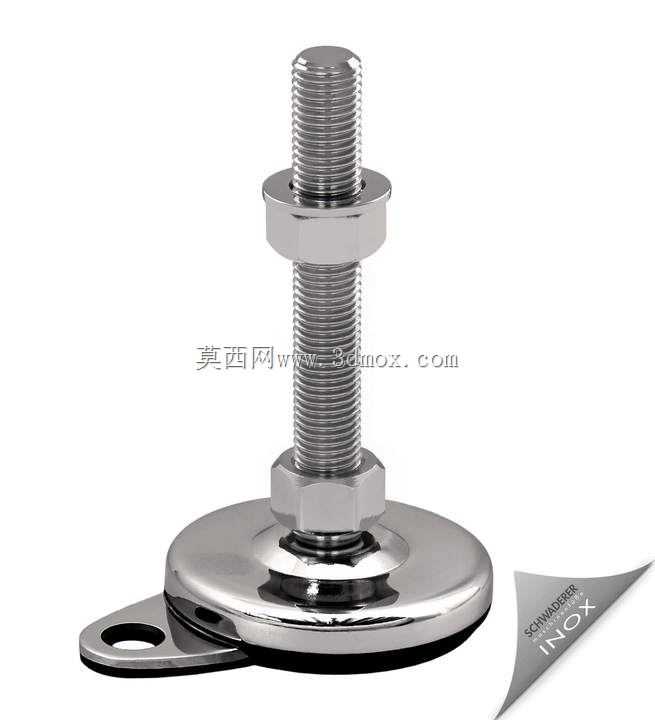

带侧固定耳可调节支撑水平脚结构

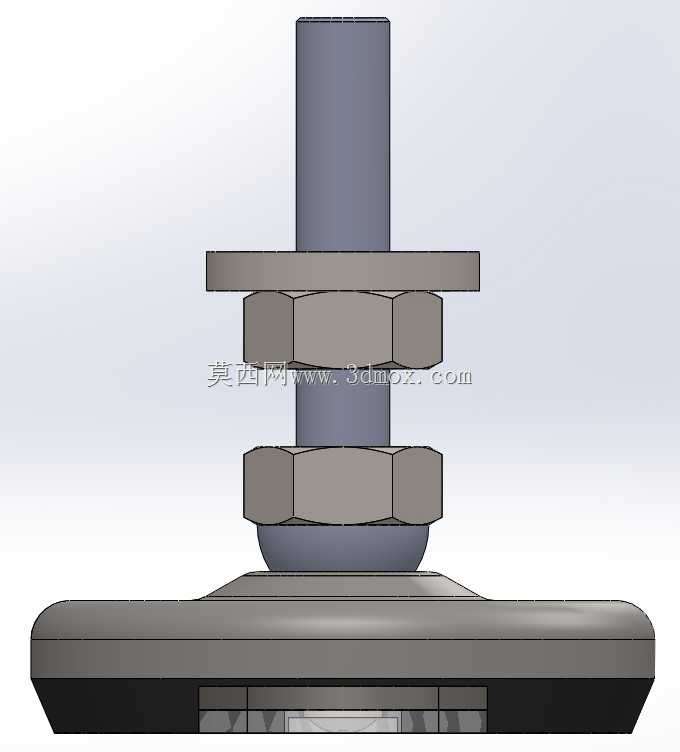

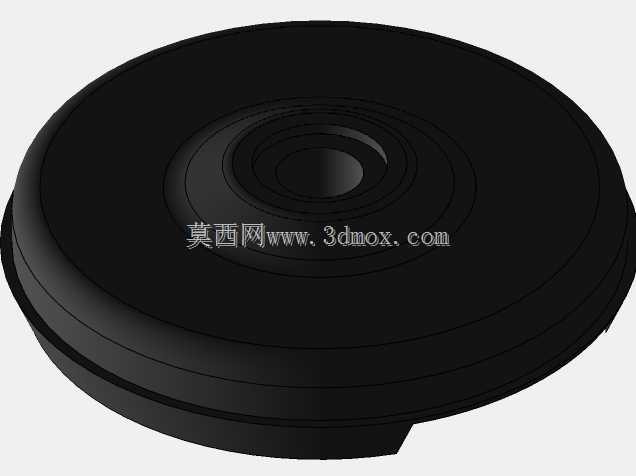

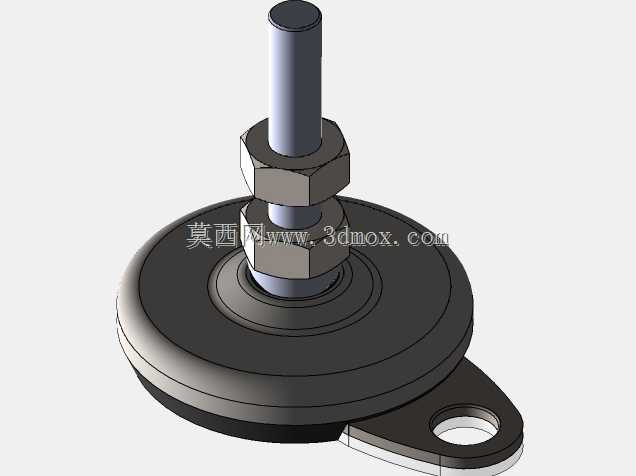

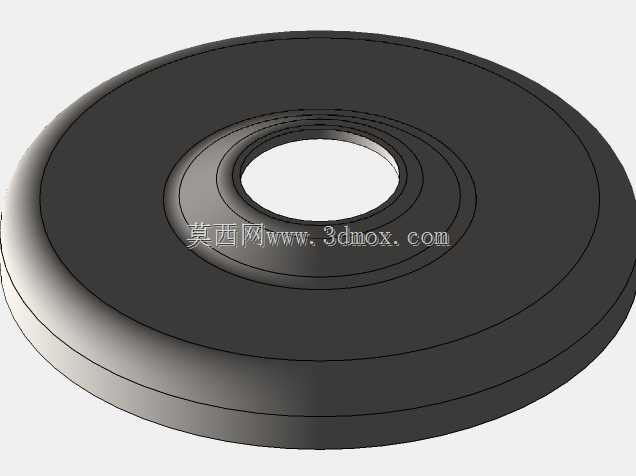

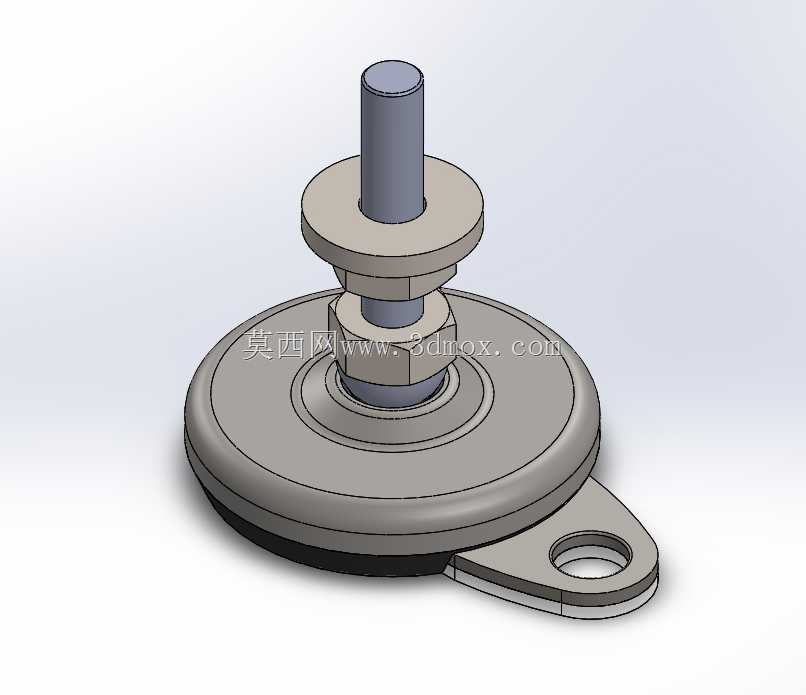

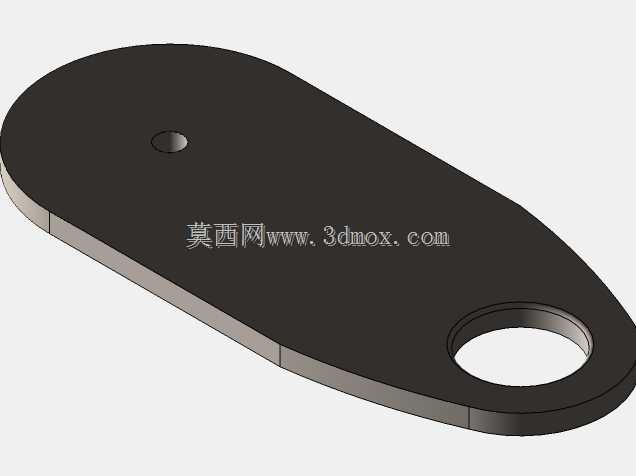

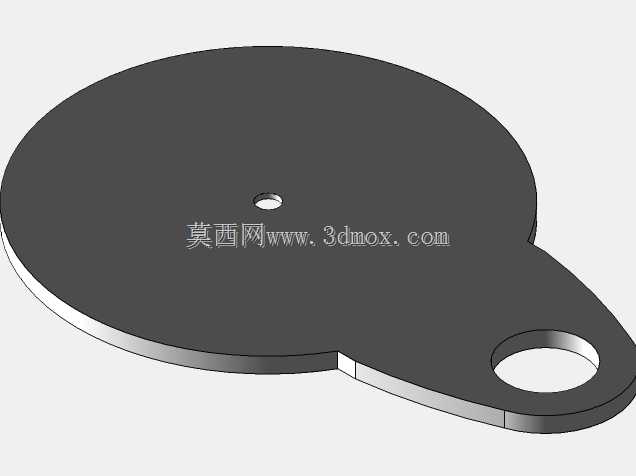

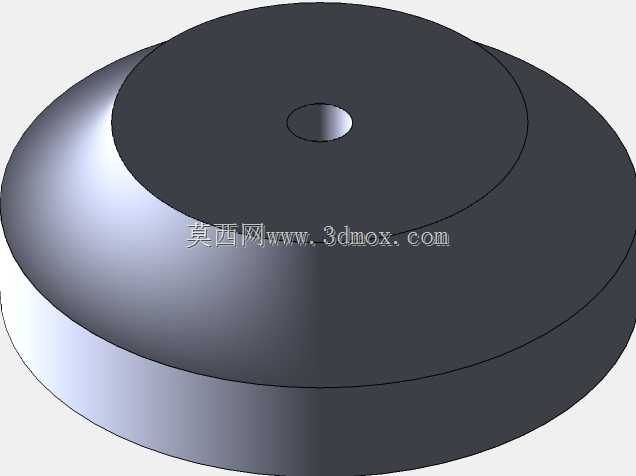

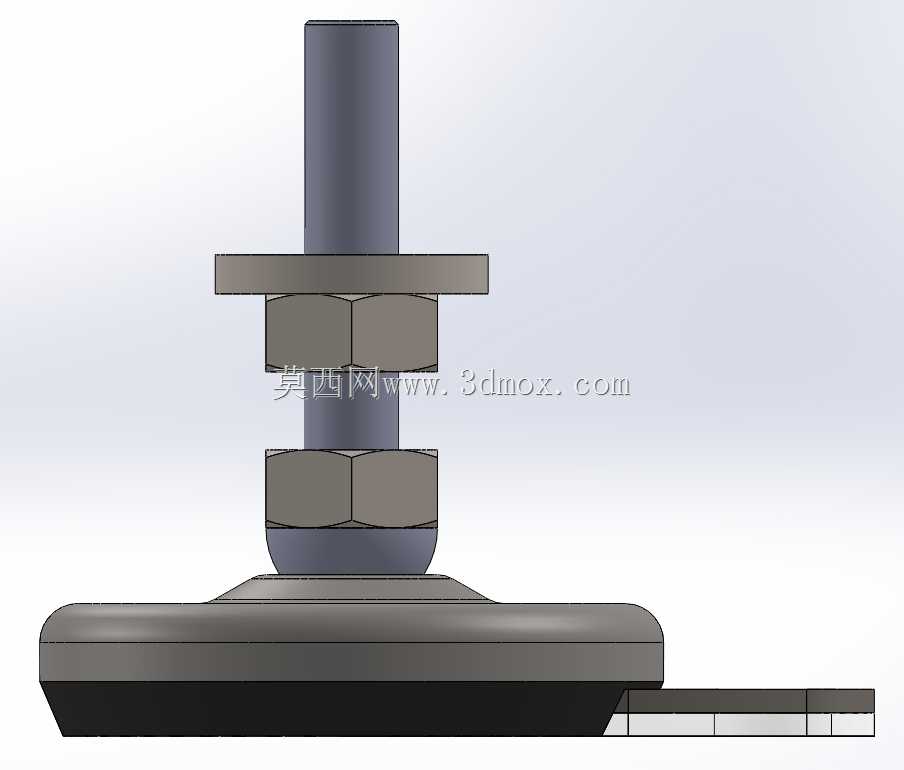

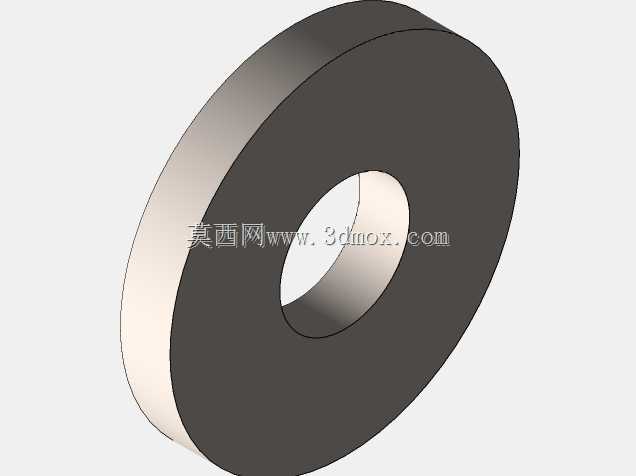

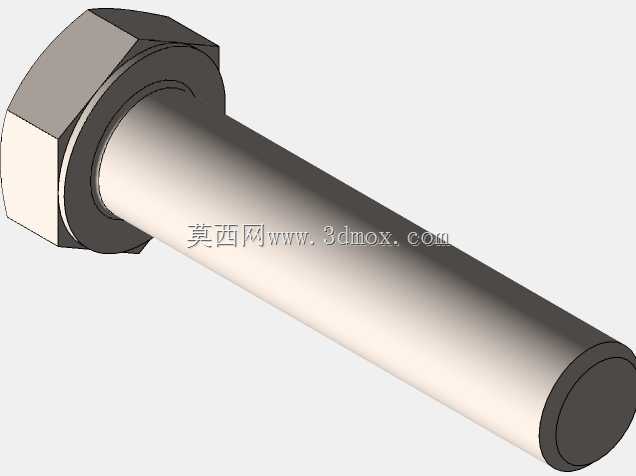

这款水平脚是工业设备支撑调平场景下的常用五金构件，主要应用于各类生产加工设备、检测实验台架、自动化输送线体、工业机柜、食品包装机械等需要精准调平、稳定支撑的安装场景，能够有效抵消地面不平整带来的设备倾斜、运行晃动问题，保障设备运行精度与结构稳定性，同时可隔绝设备运行产生的小幅振动传递，避免振动传导至地面影响周边精密设备作业，也能减少地面硬接触对设备底脚的磨损。从功能特性来看，该水平脚采用螺杆调节结构，通过中部的六角调节螺母可实现支撑高度的无级微调，转动螺母即可带动上部螺杆升降，调整范围可覆盖常规工业场景下10-30mm的地面高差补偿需求，调节完成后可通过上下锁紧螺母实现位置锁止，避免设备长期运行产生的振动导致调平位置偏移。底部的盘式底座采用大直径接触设计，增大与地面的接触面积，降低单位面积压强，可适配环氧地坪、水泥地面、钢板地面等多种工业地面材质，底座侧边延伸出带安装孔的固定耳，可通过膨胀螺栓或自攻螺丝将脚座与地面刚性连接，进一步提升设备的抗侧移能力，避免设备受水平推力时出现滑移错位。底座与调节螺杆之间设置有防滑减震垫层，既可以增大螺杆与底座之间的摩擦力防止调节后松动，也能吸收设备运行产生的高频微振，降低振动噪音。从设计思路来看，这款水平脚采用模块化分体结构，上部螺杆、调节螺母、锁紧垫片、底座、固定耳均可拆分加工，便于根据实际承载需求更换不同直径的螺杆或不同厚度的底座，适配从轻载机柜到重载加工设备的不同载荷需求，整体结构无复杂异形构件，加工工艺成熟，金属部件可采用碳钢镀锌或不锈钢材质，分别适配普通工业环境与潮湿、腐蚀类特殊生产环境，底部接触层可选用橡胶、尼龙等不同材质，匹配不同防滑、减震、耐温的使用要求。在安装边界方面，该款水平脚的底座直径适配常规设备底梁的安装宽度，侧置固定耳的开孔位置避开底座主体结构，安装时无需在设备底梁上开设过大的避让孔，上部螺杆的标准螺纹规格可直接与设备底部的预设螺纹孔匹配安装，无需额外加工转接件，整体安装占用空间小，可在设备底部狭小空间内完成调节与固定作业，调节操作时无需抬升设备，仅用普通扳手即可完成高度调整与锁止，日常维护调校十分便捷。
