双孔铰接连接支座机械结构设计

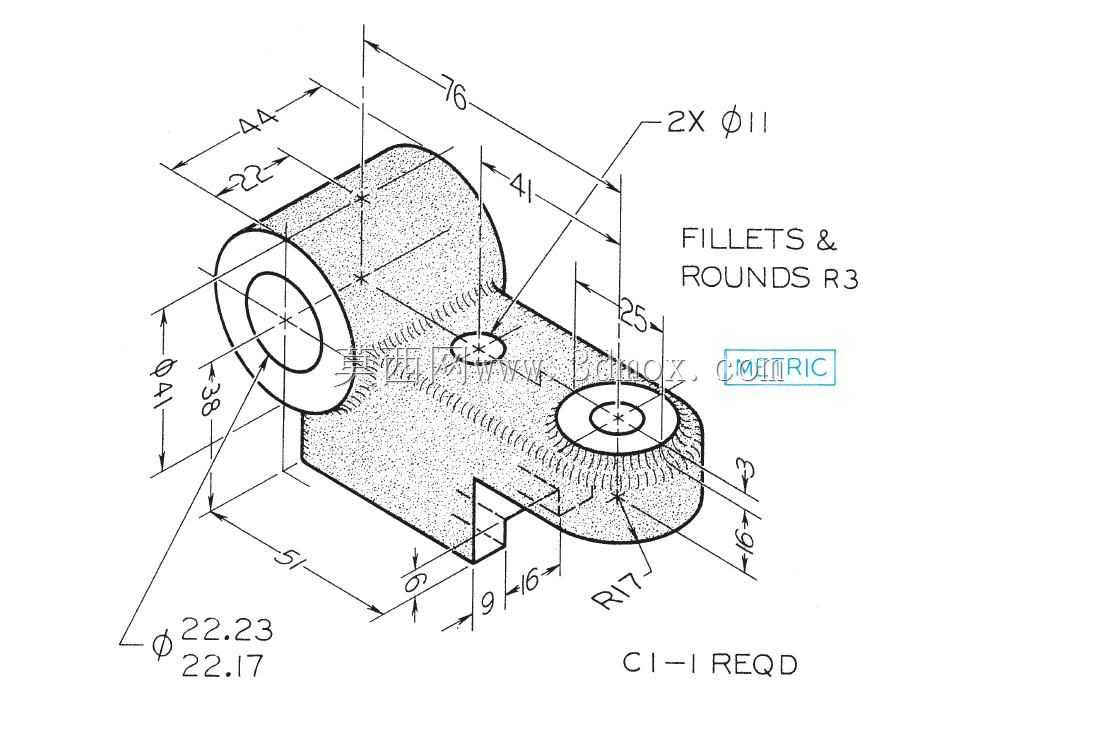

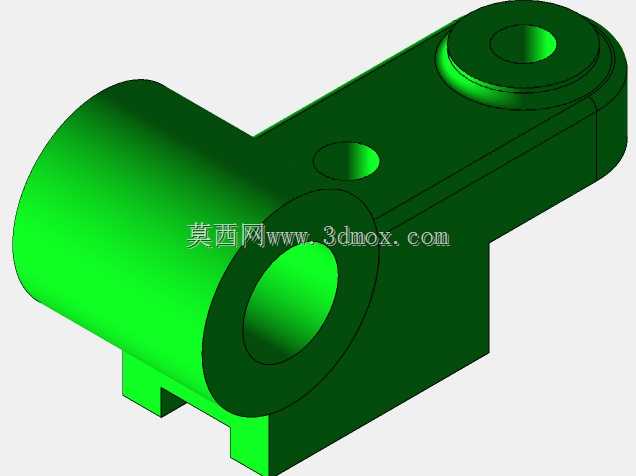

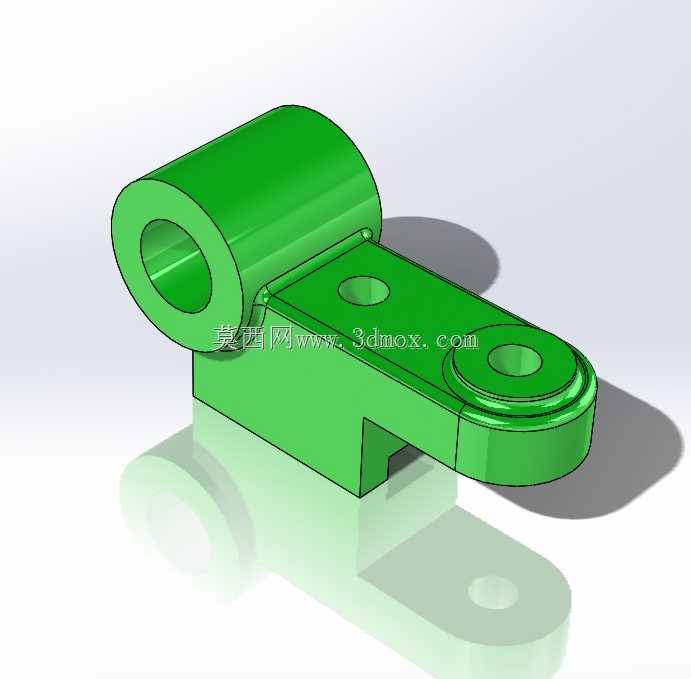

该双孔铰接连接支座是工业传动与支撑系统中常用的基础连接构件，广泛应用于轻工自动化生产线、小型物料输送设备、工装夹具定位单元以及民用机械的铰接联动场景中，主要承担两个相对运动部件之间的铰接承载、扭矩传递与位置限位功能，能够在往复摆动、小幅角度转动的工况下保持稳定的连接强度，避免部件运行过程中出现松脱、错位或应力集中断裂的问题。从功能特性来看，该构件采用一体化铸造成型后机加工的工艺思路，主体设置两个同轴度要求较高的铰接孔位，可分别穿装销轴与相邻部件形成转动副，其中大端孔径适配直径22.17至22.23毫米的销轴，小端设置两个直径11毫米的安装孔，可通过紧固件完成与固定基座或活动摆臂的锁紧固定，构件所有棱边均设置R3的圆角过渡，既能够消除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能有效降低应力集中系数，提升构件在交变载荷下的疲劳寿命。在设计思路上，该构件充分考虑了安装空间的紧凑性要求，整体轮廓采用圆弧与直面结合的造型，底部设置定位凸台结构，可在装配时快速嵌入基座的定位槽内，减少装配调整的时间成本，同时在两个铰接孔之间设置加强筋结构，在不额外增加整体壁厚、控制构件重量的前提下，大幅提升两个孔位之间的结构刚性，避免长期受载后出现孔位变形、同轴度超差的问题。从外形尺寸与安装边界来看，该构件总长度为76毫米，总宽度为44毫米，大端铰接孔的外圆直径为41毫米，端部圆弧半径为17毫米，底部安装凸台的厚度为3毫米，安装孔的中心距为41毫米，所有配合尺寸均预留了合理的机加工公差，能够满足常规精度等级的装配要求，适配市面上标准规格的销轴与紧固件，无需额外定制非标连接件即可完成组装，在实际应用中可根据工况载荷的差异选择铸铁、碳钢或铝合金等不同材质进行加工，适配从轻载工装到中载传动的不同使用需求，构件表面可根据使用环境进行发黑、镀锌或喷漆处理，提升防锈抗腐蚀能力，延长在潮湿、多尘工况下的使用寿命。
