越野车辆带制动盘泥地轮胎轮组结构

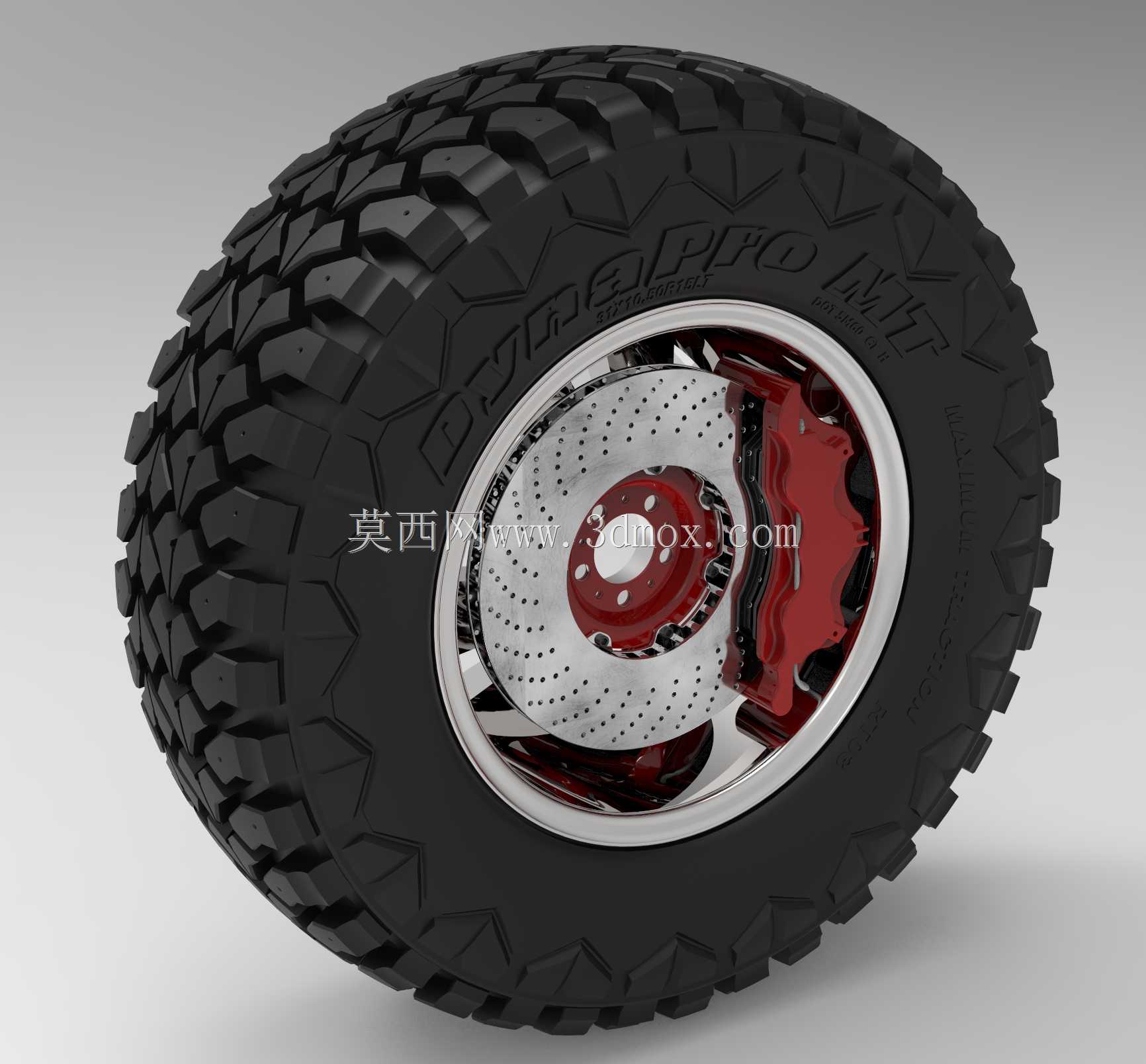

该轮组结构主要面向硬派越野车辆的非铺装路面行驶场景设计，可适配四驱越野车型的前后桥安装位，覆盖山地穿越、泥地越野、砂石路行驶等复杂工况的使用需求，是越野车辆行走系统与制动系统集成的核心功能部件。整套结构整合了泥地专用轮胎、镀铬亮面轮辋、通风打孔制动盘、多活塞制动卡钳四个核心部分，各部件的安装配合边界经过严谨匹配，可满足轮组高速转动时的动平衡要求，同时预留了与车桥轮毂轴、转向节的标准安装接口，适配常规越野车型的轮毂安装孔位参数，无需额外改装即可完成装配。轮胎部分采用大颗粒块状越野胎纹设计，胎块边缘做了锐角切削处理，胎纹深度远大于普通公路轮胎，在泥地行驶时可快速切入松软泥层获得抓地力，同时胎纹间的大间距排泥槽可在转动过程中快速甩出夹带的泥浆，避免胎面被泥料填满失去抓附能力，胎侧做了加厚抗冲击设计，可抵御越野路段碎石、树枝的穿刺剐蹭，降低爆胎风险。轮辋采用宽边防脱设计，轮缘位置做了凸起压边结构，可在低胎压越野行驶时压紧轮胎胎圈，避免轮胎在大角度侧滑、剧烈颠簸时脱离轮辋，亮面镀铬处理既提升了外观质感，也可提升轮辋表面的抗锈蚀能力，适配野外潮湿多水的使用环境。制动系统部分采用大直径通风打孔制动盘，内部设置双层通风道结构，车辆制动时空气可顺着通风道快速流过盘体带走热量，避免长距离下坡制动时出现热衰减，盘体表面的钻孔可快速排走制动摩擦产生的粉尘，同时在涉水行驶后可快速刮除制动片与盘体间的水膜，缩短涉水后的制动距离；配套的多活塞制动卡钳采用对置活塞布局，制动时可均匀施加夹紧力，避免制动盘受力不均出现偏磨，卡钳的安装支架位置经过精准定位，可保证制动片与制动盘的摩擦面完全贴合，提升制动响应速度与制动力输出稳定性。整套轮组的设计兼顾了越野场景的通过性需求与行驶制动的安全性能，各部件的配合间隙经过反复校核，既保证了转动过程中无干涉摩擦，也控制了轮组的整体重量，避免过大的簧下质量影响车辆悬架的响应表现，可直接用于越野车型的改装升级参考，也可作为越野车辆底盘教学的演示结构使用。
