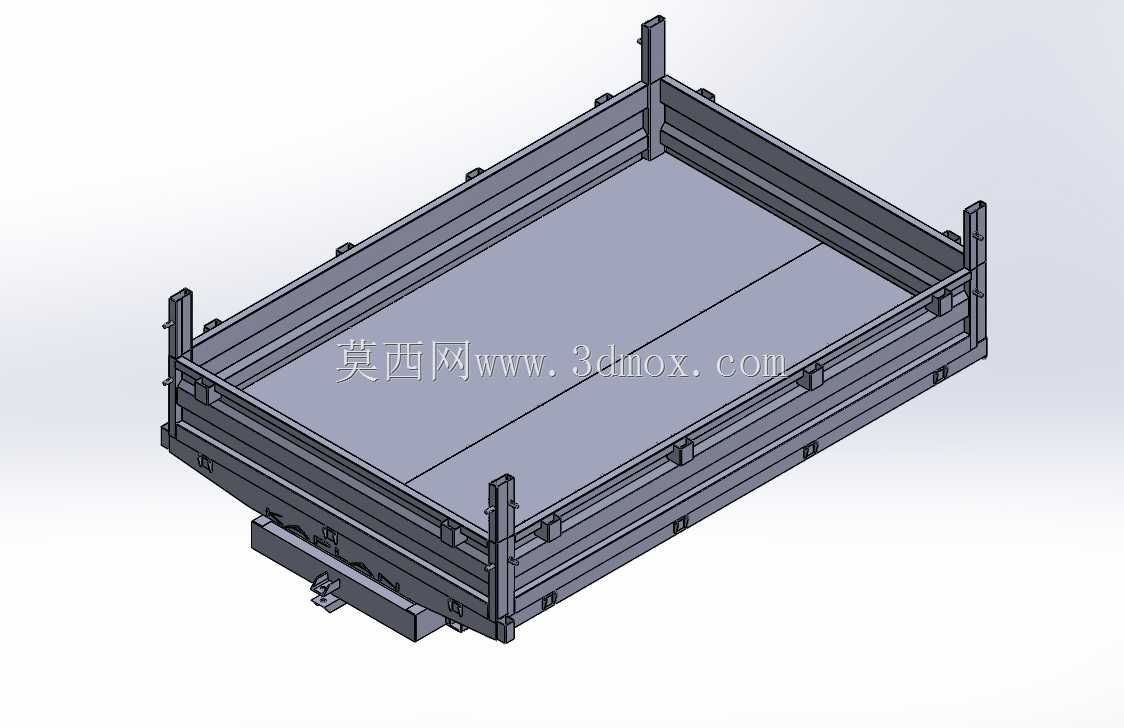

3.5吨载货车辆栏板式货厢结构设计

本次呈现的栏板式货厢结构，主要适配3.5吨级轻型载货车辆，广泛应用于城乡建材转运、农副散杂货物配送、市政工程物料短途驳运等场景，是轻型货运车辆承载货物的核心功能部件，可满足零散袋装货物、型材管件、周转箱具等多品类货品的装载需求，无需额外封装即可完成常规货品的运输固定。该货厢采用四周可开合栏板的结构设计，侧方与尾部栏板可通过锁止结构实现快速开启与锁闭，装卸货物时可根据作业需求放倒对应侧栏板，大幅降低人工装卸的抬升高度，提升大件货物的装卸效率，关闭栏板后可形成规整的围合承载空间，避免运输途中货物散落掉落，四角设置的加高立柱可在运输轻泡货物时配合篷杆、绳索完成额外的货物固定，拓展装载边界。设计过程中优先考虑承载受力的均匀分布，货厢底板采用拼接式承载面板结构，底部设置多道横向与纵向加强梁，将货物载荷均匀传递至车辆底盘的安装基座，避免局部应力集中导致的底板变形；栏板采用多层压型板材结构，在降低整体自重的同时提升栏板的抗冲击能力，减少货物磕碰造成的栏板形变，栏板与底板、立柱的连接位置采用铰接式合页结构，兼顾开合灵活性与连接强度，长期反复开合也不易出现松旷断裂。货厢底部预留与车辆底盘匹配的安装接口，可直接适配对应吨位轻型载货底盘的安装孔位，无需额外改制即可完成装配，整体外形尺寸适配常规蓝牌轻型货车的外廓限值，不会超出车辆上路的尺寸合规要求，栏板高度符合货运车辆的装载规范，既保证足够的装载容积，也不会因栏板过高导致装卸不便或重心偏移。在细节设计上，货厢前端设置与驾驶室后方防护结构匹配的贴合面，避免行驶过程中货厢与驾驶室发生干涉，栏板外侧设置的锁止把手采用下沉式设计，减少行驶过程中外凸部件带来的剐蹭风险，底板尾部设置的牵引连接结构可配合拖车钩实现应急牵引功能，整体结构兼顾实用性、耐用性与合规性，可满足日常高频次货运作业的使用需求。
