星型布局径向动力输出机械结构

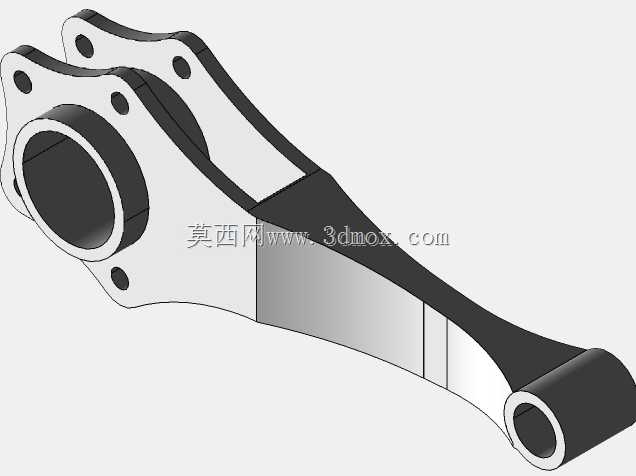

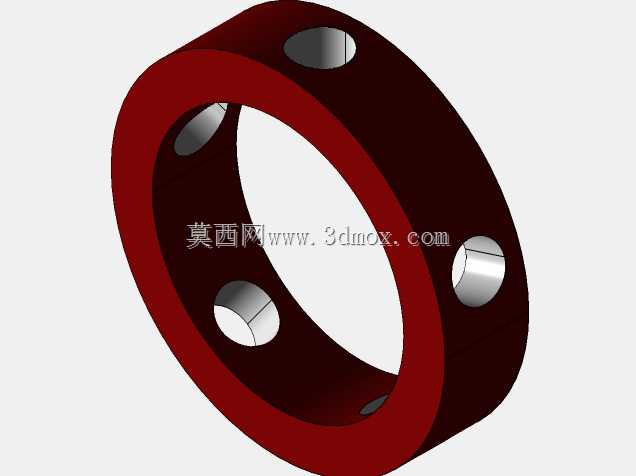

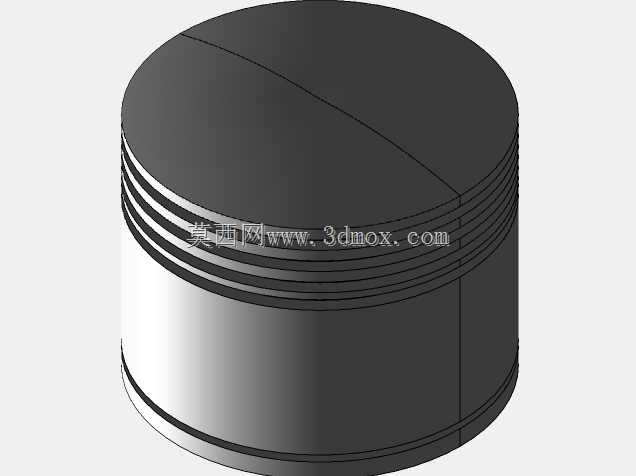

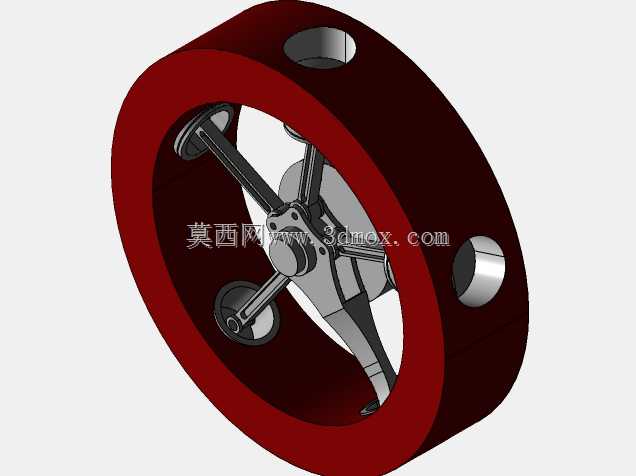

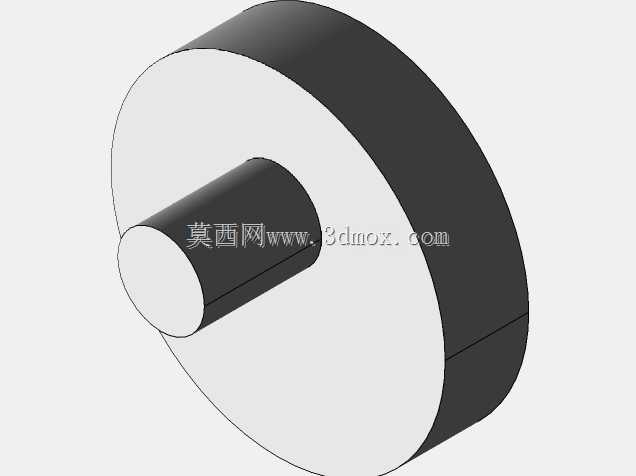

该径向动力结构主要应用于小型航空动力单元、紧凑型工业应急动力装置以及老式轻型农机的动力输出场景，这类布局的动力结构凭借紧凑的径向排布特性，能够在极小的轴向空间内实现多缸协同做功，相比同排量直列动力结构轴向尺寸缩短近六成，非常适合对安装轴向长度有严格限制的设备场景。在实际使用中，该结构通过周向均匀布置的活塞组件交替做功，将活塞的往复直线运动通过中心曲柄连杆机构转化为旋转扭矩输出，多缸交替做功的特性能够大幅降低输出轴的扭矩波动，无需额外加装大尺寸飞轮即可获得平稳的动力输出特性，有效降低整套动力单元的整体重量。从设计思路来看，该结构采用一体式环形缸体作为承载基体，周向预留的缸套安装孔位采用等角度均分排布，保证每个活塞组件的做功行程完全一致，避免因行程差导致的运转振动；中心曲柄采用偏心轴设计，搭配分叉式连杆结构，所有连杆共同铰接在同一个曲柄销上，大幅简化了中心传动结构的复杂度，减少了传动环节的功率损耗。外形尺寸方面，该结构整体呈短圆柱形态，环形缸体外径为核心安装边界，安装时仅需固定缸体外缘的定位点位即可完成整机固定，无需额外设计复杂的安装支架；缸体侧面预留的通孔为缸套冷却流道接口，可根据使用场景适配风冷或者液冷方案，中心输出轴的轴伸尺寸符合通用小型动力的连接标准，可直接对接离合器、传动皮带轮等通用动力传输部件，无需额外定制转接结构。在功能特性上，该结构的活塞组件沿径向布置，做功时活塞对缸体的侧向力沿周向均匀抵消，能够降低缸套的偏磨损耗，延长结构的维护周期；同时径向排布的结构让每个缸体都能直接接触外部冷却气流，风冷场景下的散热效率远高于直列排布结构，能够在持续高负荷运转时保持稳定的工作温度，避免因局部过热导致的动力衰减问题。
