60度带双法兰连接弯管接头结构设计

这款60度弯管接头是工业管路系统中常用的转向连接件，主要应用在液压管路、气动输送管路、低压流体输送管线等场景中，能够在有限的安装空间内实现管路走向的60度转向调整，避免管路弯折造成的通径缩减、流阻骤升问题，保障介质输送的顺畅性。在实际生产场景中，这类弯头常被用在工程机械液压管线布局、车间压缩空气管网布设、小型化工流体输送支路、设备内部冷却循环管路等位置，适配金属硬管、耐压软管等多种管路的连接需求，可承受常规工况下的管路压力与振动载荷，减少管路接口处的应力集中问题。

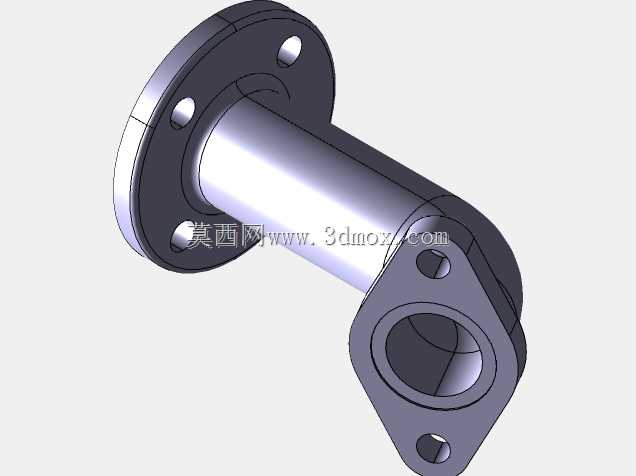

从功能特性来看，这款弯头采用两端法兰连接结构，一端为圆形三孔法兰盘，适配圆形法兰接口的管路或设备端口，另一端为菱形两孔法兰座，适配对应安装孔位的紧凑型设备接口，法兰端面平整，安装后可配合密封垫片实现可靠的端面密封，避免介质渗漏。弯头主体为等径直筒弯转结构，内部流道光滑无突变，能够有效降低介质流经转向处的湍流损耗，减少输送过程中的压力损失，同时整体结构为一体化刚性设计，具备足够的结构强度，可承受管路内压与外部安装载荷，不易出现变形、开裂问题。

在设计思路上，这款弯头优先考虑了安装便捷性与空间适配性，60度的转向角度区别于常见的90度、45度弯头，能够适配特殊走向的管路布局需求，减少额外的管接头拼接，降低管路系统的泄漏点。两端差异化的法兰结构设计，是为了匹配不同规格的对接端口，无需额外加装转换接头即可实现异接口法兰的连通，同时法兰上的安装孔位经过精准定位，能够保证安装时孔位对齐，降低现场安装的对位难度。

从安装边界来看，圆形法兰端的盘体外径大于直管段外径，安装时需要预留足够的螺栓操作空间，保证法兰螺栓能够顺利穿入并拧紧；菱形法兰端的轮廓尺寸相对紧凑，可适配空间较为局促的设备侧壁安装位置，弯头的弯转半径经过合理设计，既保证了流道的顺滑性，也控制了整体的外伸尺寸，避免安装后与周边管线、设备结构产生干涉。直管段的长度经过匹配设计，能够保证两端法兰安装后，弯头主体不会对相邻部件造成挤压，同时整体重量控制合理，安装后不会对对接管路造成额外的悬臂载荷，提升管路系统长期运行的稳定性。
