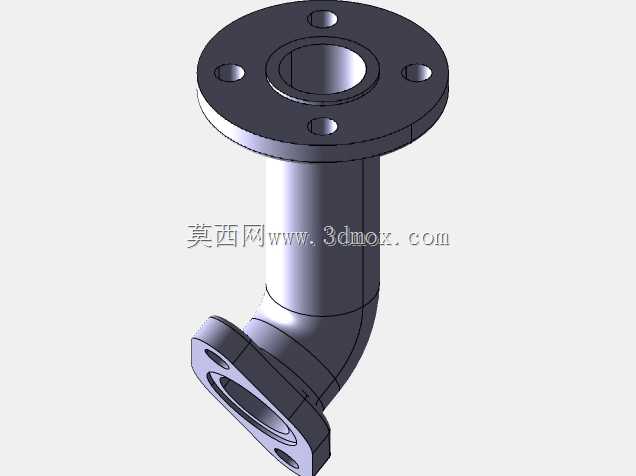

60度双法兰连接弯管接头结构设计

这款60度弯管接头是流体输送管路系统中常用的转向连接件，主要应用在工业给排水、化工流体输送、暖通空调循环管路、低压气动系统等场景中，用来改变管路的铺设走向，规避管路布设路径上的设备、结构障碍物，实现两段不同轴向管路的密封连通。在实际生产场景中，这类弯头常被用在车间工艺管线排布、设备外接管路改造、成套流体设备的内部管路组装环节，相比直角弯头流体阻力更小，相比小角度弯头转向幅度更适配多数紧凑布设场景，能在有限安装空间内完成管路走向的平顺调整。从功能特性来看，该弯头两端均采用标准法兰连接结构，法兰盘上预留了均匀分布的螺栓安装孔，安装时可通过配套螺栓、法兰密封垫实现与对接管路法兰的紧固连接，连接强度高，密封性能可靠，能承受管路内一定的流体压力，同时法兰连接的形式也方便后期管路的拆卸检修与部件更换，无需对整段管路进行切割破坏。在设计思路上，这款弯头首先确定了60度的转向角度，弯曲段采用平滑圆弧过渡结构，避免管路内部出现直角折角造成的流体紊流、压损增大问题，减少流体输送过程中的能量损耗，同时也能降低流体中杂质在转角处沉积堵塞的概率。两端的法兰盘采用同轴度精准控制的设计，保证安装后对接面贴合均匀，不会出现偏斜导致的密封失效问题；法兰盘上的安装孔位置按照通用法兰标准进行排布，能适配同规格的常规法兰配件，具备良好的互换性。弯管主体的管壁厚度经过合理计算，在满足结构强度、承压要求的前提下尽可能控制整体重量，避免不必要的材料浪费。从安装边界来看，该弯头一端为圆形带孔法兰，垂直于直管段轴线，另一端法兰随弯管转向呈60度夹角布置，安装前需要确认两端对接管路的轴向间距、角度偏差是否在适配范围内，预留出螺栓紧固的操作空间，保证法兰对接面能完全贴合，安装后弯管主体不会与周边的管线、设备结构产生干涉，整体结构紧凑，占用安装空间较小，适合在管路排布密集的场景下使用。
