汽车浮动通风划线打孔盘式制动盘结构

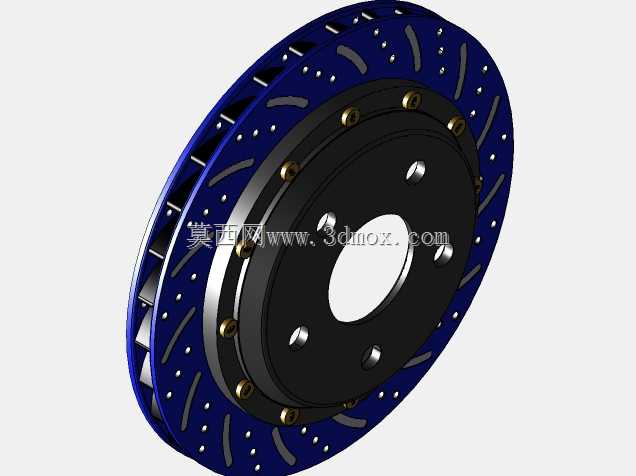

该制动盘主要应用于乘用车辆、高性能改装车辆的行车制动系统中，安装于车轮轮毂与制动卡钳的配合位置，是车辆制动系统里直接参与摩擦力生成、将车辆动能转化为热能散出的核心执行部件，承担着车辆减速、驻车保持、紧急工况下制动力输出的关键作用，直接决定车辆的制动距离、制动稳定性与连续制动下的抗热衰减性能。这款浮动式通风制动盘采用分体式结构设计，中心为黑色高强度安装合头，通过一圈均匀分布的金色浮动连接螺栓与外圈的制动摩擦环相连，这种浮动结构可以允许制动摩擦环在受热膨胀时产生微小的径向位移，避免高温下制动盘出现翘曲变形，减少制动抖动现象的发生，同时也能抵消不同材质部件热膨胀系数差异带来的装配应力，提升制动平顺性与部件使用寿命。外圈的制动摩擦环采用双层通风道结构，两层摩擦面之间设计有径向排布的通风导流槽，车辆行驶时气流可以顺着导流槽快速穿过制动盘内部，带走制动过程中摩擦产生的大量热量，大幅提升连续制动下的散热效率，避免高温导致的制动效能热衰退。摩擦环的工作表面设计有弧形划线与阵列分布的散热小孔，弧形划线可以在制动时快速刮除制动片表面磨下的粉尘，同时划破摩擦面间形成的水膜，保证雨天涉水后的制动响应速度；表面的小孔一方面可以进一步提升散热效率，另一方面可以增加摩擦面的摩擦力矩，提升初始制动响应速度，同时也能减少制动过程中产生的高频噪音。在安装边界上，中心合头设置有五个均匀分布的螺栓安装孔，匹配常见乘用车辆的轮毂螺栓孔位分布，中心定位孔尺寸适配主流家用车型的轮毂轴头直径，制动盘整体外径、厚度尺寸符合常规乘用车前轮制动的安装空间要求，合头的安装端面设计有精准的定位台阶，保证安装后制动盘的端面跳动量控制在合理范围内，避免制动时出现方向盘抖动的问题。摩擦环的外圈边缘做了倒角处理，避免安装时与卡钳、防尘罩等周边部件发生干涉，浮动螺栓的安装沉孔深度经过精准计算，保证螺栓头部不会突出摩擦面，避免与制动片发生异常摩擦。整个制动盘的结构设计充分考虑了日常行驶、激烈驾驶等不同工况下的使用需求，在保证制动强度的前提下，通过结构优化提升了散热性能、抗变形能力与制动平顺性，能够适配多数前驱、后驱乘用车辆的前轮制动升级需求，也可作为同类型制动产品设计开发的结构参考。
