摩托车液压制动离合操控手柄结构设计

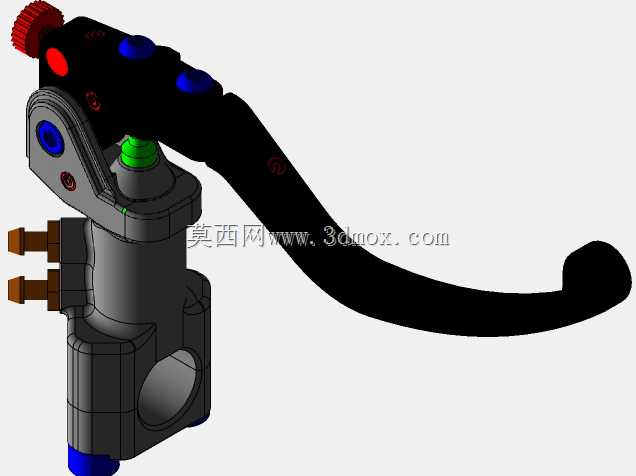

该款液压操控手柄主要应用于大排量运动型摩托车、改装竞技摩托的前制动与离合操控系统，是骑行过程中直接关联行车安全的核心操控部件，安装于摩托车方向把两侧位置，替代原厂拉线式操控结构，通过液压传动实现制动力或离合分离力的线性传递，相比传统拉线结构具备传动无虚位、受力衰减小、操控手感细腻的优势，尤其适配激烈驾驶、赛道骑行场景下的高频操控需求，能够在连续制动、频繁离合操作的工况下保持稳定的力反馈，避免拉线结构长期使用后出现的拉伸松弛、摩擦卡滞问题。从功能特性来看，该手柄集成了液压主泵缸体、手柄杠杆、调节旋钮、油路接口、安装固定座多个功能模块，手柄端的杠杆比例经过多轮调校，能够将骑手的握力通过杠杆放大后传递到主泵活塞，推动制动液在封闭油路内建立压力，进而驱动下泵的活塞推动刹车片夹紧刹车盘实现制动，或是推动离合分泵实现离合器片的分离动作；手柄端部的红色调节旋钮用于调整手柄与车把之间的握距，适配不同手掌大小的骑手使用需求，顶部的蓝色堵头对应油路排气、油液观察的功能位，下方的两个铜质油路接口用于连接高压油管，将高压油液输送到下游执行部件，底部的蓝色端盖对应主泵活塞的限位与防尘结构，避免骑行过程中泥水、沙尘进入泵体造成活塞磨损、油封损坏。设计过程中优先考虑了安装适配性与操作人机工程，安装座采用环形抱箍结构，能够适配主流直径22mm的摩托车标准方向把，抱箍的开合间隙经过精准控制，拧紧固定螺栓后不会出现打滑、转动的问题，同时不会过度挤压车把造成变形；手柄的弯曲弧度贴合骑手自然握姿，从指根到指尖的受力分布均匀，长时间握持不会出现局部压痛点，手柄末端做了圆弧收边处理，倒车时能够避免尖锐边缘划伤骑手，也能降低手柄摔碰断裂的概率。整体结构的安装边界充分考虑了摩托方向把周边的布局空间，整体外轮廓不会与车把上的仪表、开关总成、油门转把发生干涉，油路接口的朝向预留了油管弯曲的合理半径，避免油管出现死折造成油路堵塞，主泵缸体的储油腔做了倾斜角度设计，即使车把在转向极限位置，也能保证油液没过活塞进油口，不会出现空气进入油路导致的刹车失灵、离合失效问题，所有外露的运动部件都设计了对应的防尘密封结构，能够适应雨天、非铺装路面骑行的恶劣使用环境，延长部件的维护周期与使用寿命。
