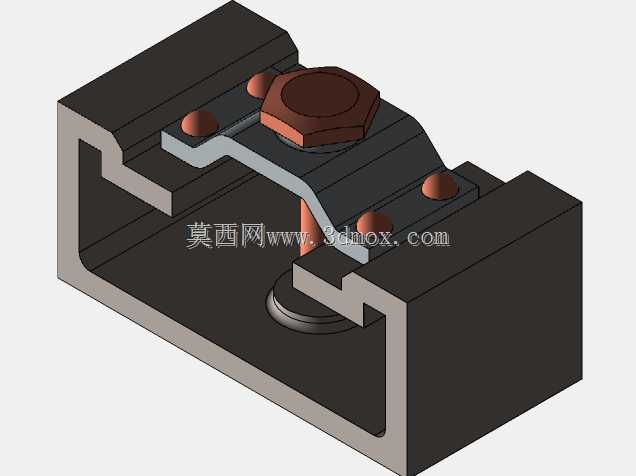

槽型基座压接式终端支撑紧固结构

该终端支撑组件主要应用于工业电气布线、小型机电设备终端点位的固定场景，可在控制柜内部、设备走线槽末端、低压配电终端等位置承担线缆端头、小型传感元件终端的定位与支撑作用，避免终端点位受外力拉扯出现移位、松脱，保障线路连接的稳定性与可靠性。组件整体采用槽型基座作为承载主体，基座为单侧开口的凹型槽结构，槽体内腔预留了充足的安装操作空间，可适配不同厚度的安装基面卡接需求，槽体边缘做了加厚处理，能够承受长期压紧状态下的结构应力，不会出现槽口变形、开裂的问题。核心压紧结构采用折弯成型的压条设计，压条中部通过六角头锁紧螺栓实现压紧力的传导，压条与基座接触的两端设置了半球形凸起定位点，这些定位点可在螺栓锁紧过程中嵌入基座对应位置的定位凹坑内，避免压条在受振环境下出现横向滑移，保障压紧力的均匀分布。设计过程中充分考虑了现场安装的操作便利性，螺栓锁紧端位于组件上部，安装时无需探入槽体内部即可完成锁紧操作，压条的折弯角度经过反复校核，既保证了对终端部件的压紧行程足够，又避免了压度过大损伤被固定的终端元件外层防护结构。从安装边界来看，组件整体外形紧凑，槽体宽度适配常规工业走线槽的末端尺寸，安装时无需额外对周边走线结构进行裁切改造，可直接卡入现有槽道末端完成固定，组件总高度控制在较低区间，不会占用控制柜内过多的垂直安装空间，适配紧凑化的设备内部布局需求。功能特性上，该组件除了基础的压紧固定作用外，槽体底部预留的圆形凸台结构可作为终端部件的承托位，能够为圆柱形端头的线缆、传感元件提供底部支撑，避免终端部件长期处于悬空受力状态，压条表面做了防滑纹理处理，与被固定部件接触时可增大接触摩擦力，即使在设备运行产生持续振动的工况下，也能保持稳定的夹持力，不会出现紧固松动的问题。整个结构没有多余的冗余零件，所有部件均为常见的机械加工件，加工工艺成熟，组装流程简单，可快速完成批量装配，适配规模化的工业设备布线安装需求。
