内六角顶置式槽型滑轮结构设计

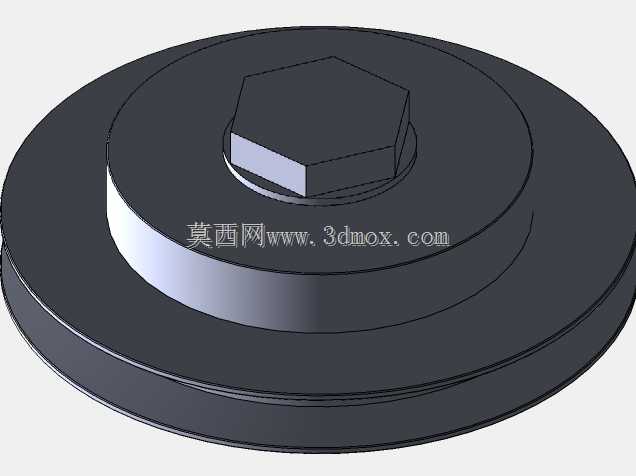

这款滑轮结构主要面向轻载直线导向、柔性传动换向类工业场景使用，常见于小型自动化生产线的线缆排布导向、轻型物料输送线的吊载滑移、仓储轻型货架的推拉导向、民用门窗滑动支撑等场景，能够为绳索、钢带、牵引线提供稳定的换向支撑，降低牵引过程中的摩擦阻力，避免柔性传动件出现跑偏、卡滞、过度磨损的问题。从功能特性来看，该滑轮采用一体化阶梯式圆盘结构设计，外圈预留有适配不同线径的环形凹槽，凹槽边缘做了圆弧过渡处理，能够避免牵引件在滑动过程中被锐边割伤，减少长期运行过程中的磨损量；中心位置设计有内六角凸台结构，既可以作为安装时的受力卡位，方便使用标准内六角工具完成锁紧固定，也可以作为轴端的限位结构，避免滑轮运行过程中出现轴向窜动，提升运行稳定性。设计过程中充分考虑了安装与维护的便捷性，整体采用同轴回转体结构，所有特征均围绕中心轴线对称分布，既降低了加工过程中的装夹难度，也保证了滑轮高速转动时的动平衡性能，减少运行过程中的偏磨与振动；阶梯式的盘面设计能够在保证整体结构强度的前提下，去除不必要的冗余材料，降低零件自身重量，减少转动惯量，让滑轮在牵引负载变化时能够更快速地响应转速变化，避免出现打滑现象。从安装边界来看，该滑轮的最大外径适配常规轻型牵引场景的安装空间要求，中心安装位的尺寸匹配标准紧固件规格，安装时仅需将中心孔对准安装轴位，通过内六角结构锁紧即可完成固定，外圈凹槽的宽度适配直径3-8mm的牵引绳索或钢带，安装时需要保证滑轮两侧的安装面与牵引方向垂直，避免牵引件与凹槽侧壁出现偏磨；盘面的多层阶梯结构既可以作为加强筋提升整体的抗形变能力，也能够在多组滑轮并排安装时起到间隔定位的作用，不需要额外加装间隔套，简化整体装配结构。实际使用过程中，该滑轮能够承受径向方向的轻中负载，运行过程中转动顺畅无卡滞，内六角的顶置设计让安装锁紧操作不需要从滑轮背面预留操作空间，能够适配安装空间较为紧凑的场景，比如设备内部的线缆导向、狭小腔体内的传动换向等场景，不需要额外预留扳手的操作空间，大幅提升了狭小空间内的装配效率。
