分级TPMS多孔晶格轻量化结构设计

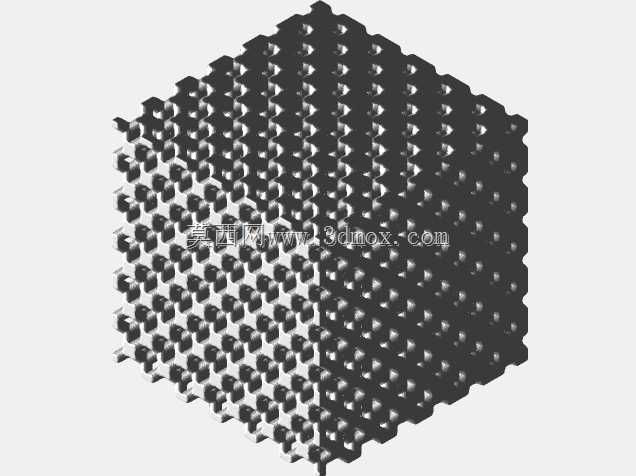

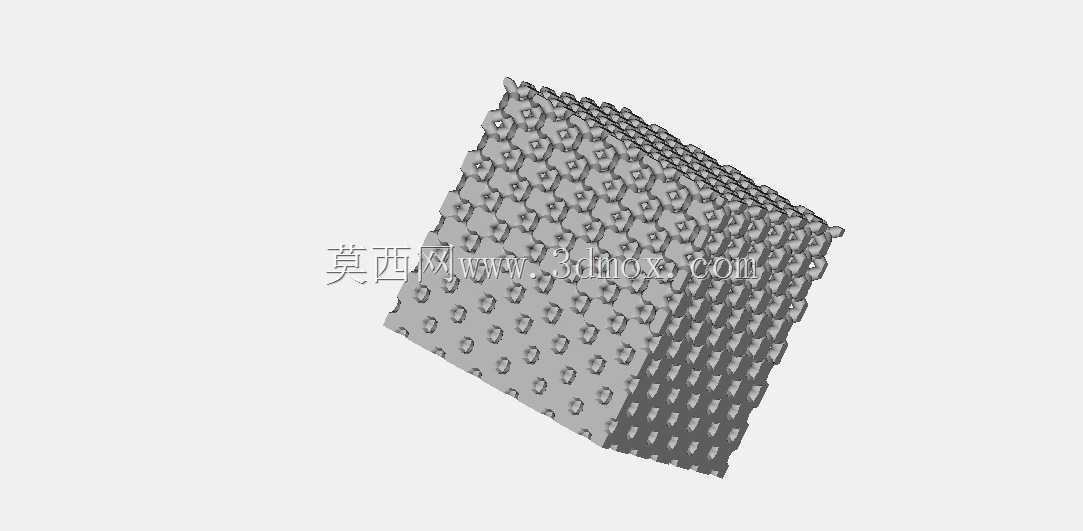

该分级TPMS晶格结构是面向高端装备轻量化需求开发的多孔承载结构，核心应用场景覆盖航空航天非主承力舱段填充、新能源汽车动力电池包缓冲吸能层、骨科植入物仿生骨小梁结构、工业减振隔振元件基体等多个高端制造领域。在实际使用中，这类分级多孔结构可在保证结构整体刚度满足设计要求的前提下，将零部件整体重量降低40%-70%，同时兼具优异的能量吸收特性、流体渗透特性与可控的形变响应能力，相比传统均匀晶格结构，其分级设计可实现不同区域力学性能的梯度匹配，避免应力集中导致的结构提前失效。从设计思路来看，该结构以三周期极小曲面为基础构型，采用分级嵌套的拓扑设计逻辑，外层采用孔径较大的多边形晶格单元保证整体结构的抗压稳定性，内层嵌套更小尺寸的TPMS单元提升结构的比表面积与吸能效率，整体构型以立方体为基础外轮廓，可根据实际安装边界进行单元阵列与轮廓裁剪，适配不同尺寸的安装空间需求。结构的单元尺寸可根据应用场景灵活调整，作为航空航天填充结构使用时，可将单胞尺寸控制在2-5mm区间，整体外轮廓可匹配舱段内部的异形安装空间，通过拓扑优化调整不同区域的单元密度，实现刚度与重量的最优匹配；作为骨科植入物使用时，可将单胞尺寸缩小至300-800μm，匹配人体骨组织的弹性模量，避免应力遮挡效应，同时连通的多孔结构可支持骨组织长入，提升植入物的长期稳定性；作为缓冲吸能结构使用时，可通过调整不同层级单元的壁厚与相对密度，实现压溃过程的平台应力稳定输出，在碰撞冲击过程中逐级吸收能量，保护核心部件不受损坏。该结构的外轮廓可根据安装需求进行适配调整，标准立方体构型可直接填充于规则安装腔体内，异形边界可通过隐式建模的方式进行布尔裁剪，保证结构与安装腔体的完全贴合，无需额外的连接结构即可实现稳固装配。相比传统的蜂窝、泡沫多孔结构，该分级TPMS晶格具有完全可控的拓扑构型，力学性能可通过参数化设计精准调控，同时结构表面光滑连续，无明显的应力集中节点，在循环载荷下的抗疲劳性能远优于传统杆系晶格结构，适合长期承受交变载荷的使用场景。在流体换热场景中，该结构的高比表面积与连续光滑的流道可大幅提升换热效率，可作为紧凑式换热器的芯体结构使用，在相同换热效率下大幅缩小换热器的体积与重量。
