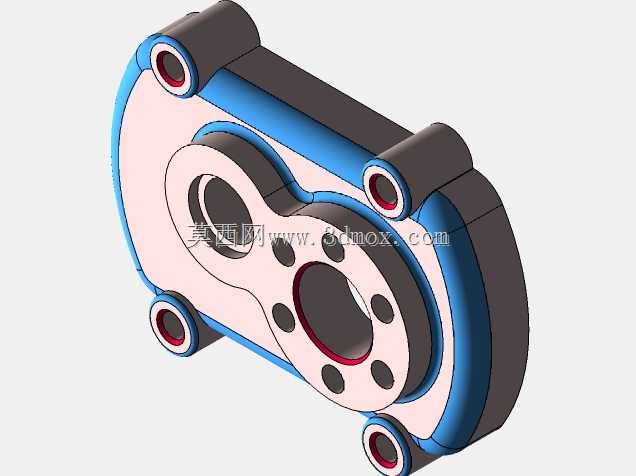

多轴传动端塑料密封防护盖体结构

这款塑料盖体主要应用于小型齿轮传动箱、多轴动力输出模组的端部防护场景，常见于小型自动化输送设备、桌面级传动机构、轻型电动工具的传动单元外侧，作为传动腔体的外侧密封防护构件使用，能够隔绝外界粉尘、水汽、细碎杂物进入传动啮合区域，避免齿轮啮合面进入杂质造成异常磨损，同时可以阻挡传动腔内部的润滑脂向外渗漏，维持传动单元内部润滑环境的稳定，也能避免运动的传动构件外露引发安全隐患。从功能特性来看，盖体采用贴合传动腔轮廓的异形仿形结构，主体轮廓匹配双轴排布的传动腔外形，整体为带侧边围板的盘状结构，内侧设置有对应传动轴承位的避让空腔，能够完整包覆传动腔外侧的轴承外圈、轴端紧固件等部件，不会干涉内部轴系的正常转动。盖体上分布的多个带衬套的安装孔位，对应传动腔体上的固定螺柱位置，安装时可以通过螺栓直接将盖体压紧在腔体端面，孔位内嵌的金属衬套能够分散螺栓锁紧的压应力，避免塑料材质在长期锁紧应力下出现蠕变开裂，提升连接的长期可靠性。设计过程中，首先根据内部传动组件的排布轮廓确定盖体的主体外形，确保盖体内壁与内部运动部件保留足够的安全间隙，避免运转过程中出现剐蹭；其次根据腔体端面的密封需求，在盖体贴合端面设置了一圈密封胶条安装槽，装配时嵌入橡胶密封圈即可实现端面的静密封，无需额外涂覆密封胶，降低装配和后期维护的难度；盖体边缘做了圆弧过渡处理，既能够提升塑料注塑成型时的熔体流动性，减少成型缺陷，也能避免安装维护过程中尖锐边角划伤操作人员。从安装边界来看，盖体整体厚度适配小型传动箱的端部安装空间，五个安装孔位的位置度公差控制在0.1mm以内，能够保证与腔体螺柱的精准对位，盖体外侧的凸起轴套结构对应传动轴的伸出位置，轴套内壁预留了油封安装位，可以配套骨架油封实现轴伸位置的动密封，整体结构兼顾了防护性能、装配便捷性与塑料成型的工艺性，适合批量注塑生产，能够满足轻型传动设备长期稳定运行的防护需求。
