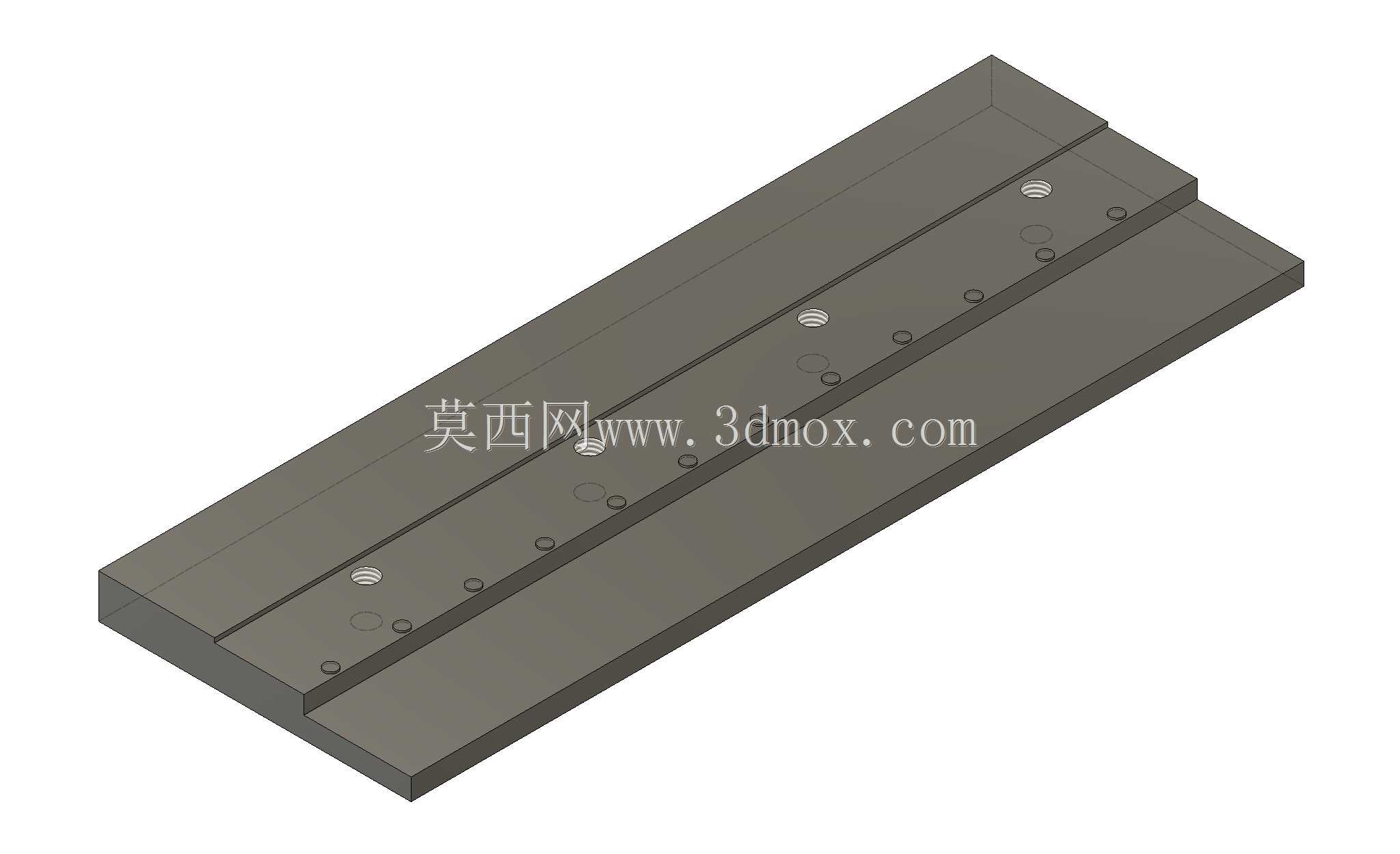

长条形电路板安装定位承载基座

该款承载基座主要应用于电子制造领域的印刷电路板加工、检测、组装工序场景，是SMT贴片、插件焊接、功能测试环节中用来固定待加工电路板的专用工装部件，可适配多工位流水线的自动化作业需求，也可用于手工返修工位的电路板定位作业，能有效避免加工过程中电路板移位、翘曲导致的元件贴装偏移、焊接虚焊、测试探针接触不良等问题。从功能特性来看，基座采用整体式平直板型结构，主体为长条形双层叠合设计，上层开设多组平行排布的定位槽道，槽道内均匀分布沉头安装孔与定位凹点，可适配不同宽度规格的长条形印刷电路板快速卡入定位，无需额外调节锁紧件即可实现电路板的快速装夹，沉头孔设计可保证安装后螺丝端面不超出基座平面，避免刮蹭电路板背面线路或元件；基座侧边预留的定位销孔可与流水线工位的定位销精准配合，保证每次装夹后电路板的位置重复精度控制在合理范围内，满足高精度贴片、测试的对位要求。设计思路上，整体采用等厚板材加工成型，结构简洁无冗余凸起，既保证了基座整体的平面度与刚性，又尽可能降低了自身重量，便于在不同工位间快速转运更换；槽道的深度根据常规印刷电路板的厚度设计，卡入后电路板上表面与基座上层平面基本齐平，方便吸嘴取放元件、测试探针下压接触测试点，同时槽道边缘做微小倒角处理，避免装夹时刮损电路板边缘的阻焊层。外形尺寸方面，基座整体为窄长型矩形结构，长宽比适配常规长条形控制电路板的尺寸规格，整体厚度控制在较低范围，不会占用流水线工位过多的垂直空间，安装边界上，底部为完整平面，可直接贴合固定在流水线工作台、测试治具底板上，四角与中部的安装孔位间距符合通用工装的安装孔距标准，无需额外打孔即可适配多数现有工位的安装接口，可直接替换同类型老旧基座投入使用，大幅降低产线工装更换的适配成本。
