圆盘式多工位定位装夹工装结构

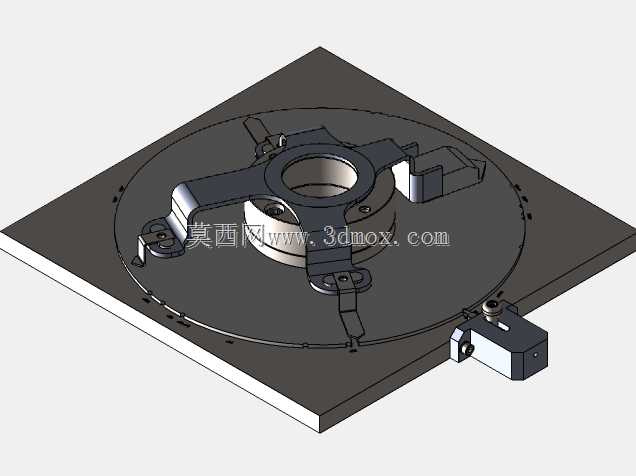

该工装结构主要应用于精密零部件加工、装配环节的工件定位装夹场景，常见于小尺寸盘类、环类零件的铣削、钻孔、检测工序中，能够在单工位基座上完成多工序的工件固定，减少工序流转过程中的重复装夹误差，提升批量零件加工的一致性与作业效率。整套结构以方形安装平板作为承载基座，平板上设置大尺寸圆形回转承载盘，承载盘中心设置带台阶的中心定位轴座，可适配带中心孔的盘类零件完成径向定位，中心轴座周边均匀分布三组弹性压爪结构，压爪通过铰接结构与中心座连接，可随工件装拆动作完成开合，装夹时压爪端部贴合工件上端面，配合中心轴座的轴向支撑完成工件的轴向压紧，避免加工过程中工件出现轴向窜动。承载盘侧边设置独立的锁止定位模块，模块通过螺栓固定在方形基座上，内置可伸缩的定位销结构，当承载盘转动到预设工位角度时，定位销可弹出卡入承载盘边缘的定位孔内，完成回转盘的角度锁止，保证工位切换后的位置精度，避免加工过程中承载盘出现偏移。整套工装的安装边界以方形平板的外缘为基准，平板上预设多组安装沉孔，可直接固定在机床工作台、检测平台的台面上，无需额外制作过渡连接结构；中心定位轴座的尺寸可根据待加工零件的中心孔规格做适配调整，压爪的压紧行程覆盖常规小尺寸盘类零件的厚度范围，侧边锁止模块的位置可根据承载盘的直径大小沿基座上的调节槽做径向调整，适配不同直径的回转承载盘安装需求。设计过程中优先考虑了装夹操作的便捷性，压爪采用弹性复位结构，工件放置到位后可自动完成预夹紧，无需人工逐个锁紧压爪，锁止模块采用推拉式快锁结构，工位切换时仅需扳动锁扣即可拔出定位销，转动承载盘到下一工位后锁扣自动复位完成卡紧，大幅降低操作人员的装夹操作时长。结构整体采用对称式布局，承载盘的转动中心与方形基座的中心重合，保证工装安装到设备台面后整体重心居中，减少高速加工过程中的振动偏移，所有活动铰接位置均预留润滑间隙，长期使用过程中可定期加注润滑脂降低磨损，保证定位精度的长期稳定性。
