长行程伸缩式精密线性传动杆件结构

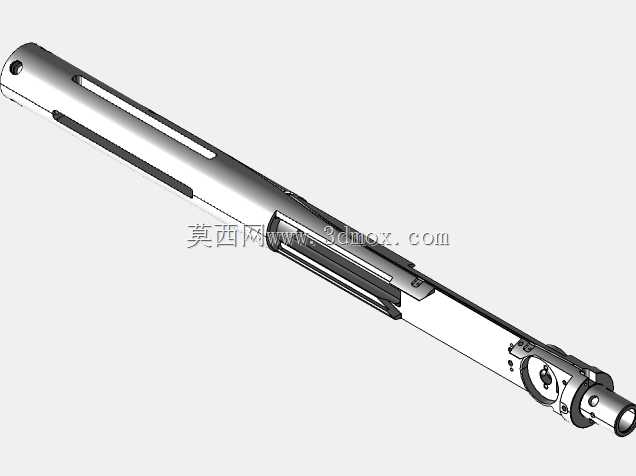

该线性传动杆件主要面向工业自动化生产线的直线进给工位、专用设备的伸缩调节机构、检测设备的探针推送单元等场景设计，可在狭长安装空间内完成稳定的直线往复动作输出，适配需要长行程推送、定位、锁止的作业需求，能够在不额外占用设备横向安装空间的前提下，拓展设备的直线动作覆盖范围，常见于电子元器件组装工位的物料推送、小型专用设备的伸缩执行端、检测仪器的试样进给机构等场景，承担动力传递、行程输出、末端执行件承载的核心作用。从功能特性来看，该杆件采用多段嵌套式伸缩结构，每段杆体都设计有对应的导向滑槽与限位结构，可保证伸缩过程中各段杆体不会发生周向转动，全程保持动作方向的一致性，避免传动过程中出现偏摆、卡滞的问题；杆体末端集成的铰接连接结构，可适配不同类型的末端执行件安装，既可以完成刚性的直线推送动作，也可搭配铰接端完成小角度的摆动补偿，适配安装面存在少量误差的装配场景；杆体端部设计的径向通孔，可用于安装锁止销或者拉绳连接件，兼顾手动应急操作与动力驱动两种使用模式。设计过程中优先考虑了狭长空间的安装适配性，整体杆体采用细长型同轴布局，所有功能结构都集成在杆体的轴向空间内，没有额外的径向突出结构，可直接嵌入设备的管状安装腔或者狭长导向槽内，不需要为结构避让额外预留安装空间；各段杆体的配合面采用间隙配合设计，预留了足够的润滑脂存储槽，可在长期往复动作过程中保持润滑状态，降低配合面的磨损速度，延长构件的使用寿命；导向滑槽采用通长设计，既可以作为伸缩动作的导向轨道，也可作为行程限位的承载面，不需要额外加装独立的限位零件，精简了整体结构的零件数量，降低装配复杂度。从安装边界来看，该杆件的固定端采用圆柱面定位结构，可直接与设备安装座的内孔配合，通过径向紧定螺钉完成周向与轴向固定，不需要设计复杂的安装法兰；伸缩端的连接轴径采用标准尺寸设计，可与市面常见的连接头、执行件直接适配，不需要额外加工转接零件；整体伸缩行程覆盖范围可根据实际使用需求调整各段杆体的长度，在保证杆体结构刚性的前提下，最大伸缩长度可达到收缩状态下的三倍以上，适配不同行程需求的安装场景，杆体在完全收缩状态下的轴向尺寸紧凑，可适配安装空间轴向长度受限的设备布局需求。
