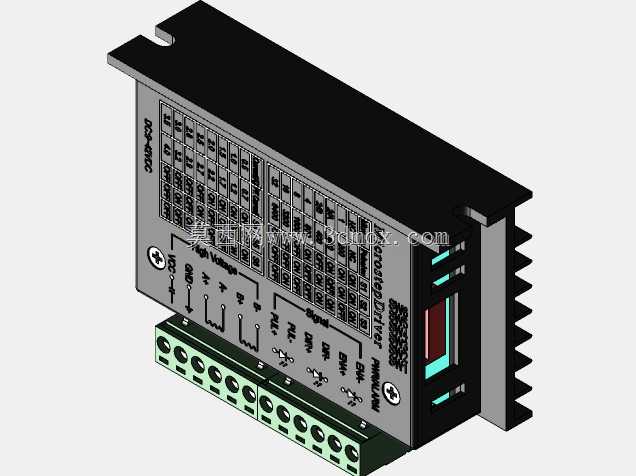

TB6600步进电机驱动控制器结构设计

这款TB6600驱动模块是步进电机运动控制场景中的核心配套部件，广泛应用于数控雕刻机、3D打印设备、小型自动化送料机构、工业机械手点位控制、桌面型加工设备等需要精准步进位移控制的场景中，承担着将控制端的脉冲方向信号转化为电机绕组驱动电流的核心作用，能够适配42、57系列两相混合式步进电机，为电机提供稳定的细分驱动输出，有效降低电机运行时的振动与噪音，提升低速运转时的扭矩输出稳定性。

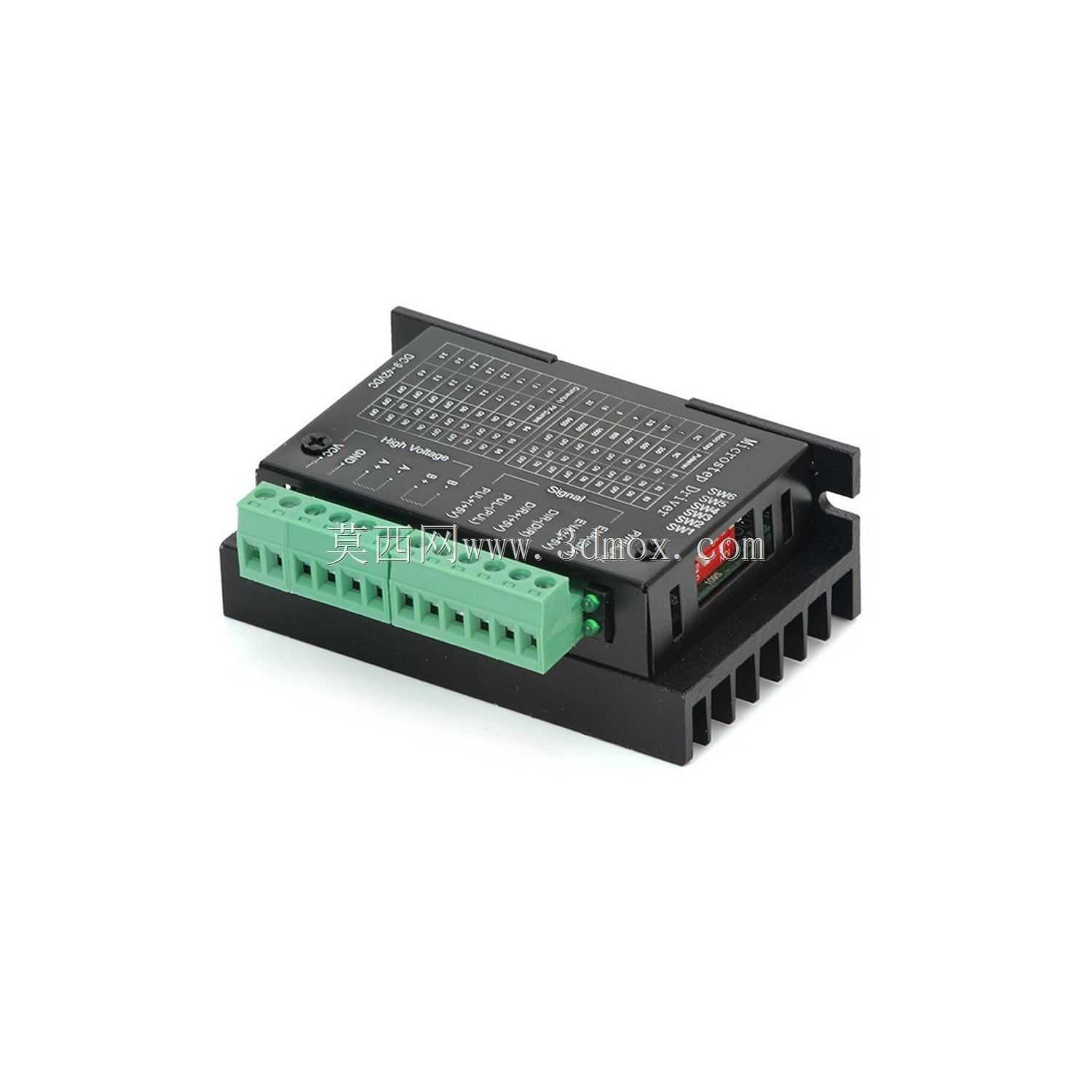

在功能特性设计上，该驱动模块采用一体化散热结构设计，黑色主体外壳集成了侧边梳齿状散热筋，无需额外加装散热风扇即可满足4A额定电流下的持续散热需求，避免长时间高负载运行出现过热保护停机。模块正面预留了多组拨码开关位，可通过拨码组合实现不同细分档位、输出电流档位的快速切换，适配不同扭矩规格、不同运行精度要求的步进电机使用场景。接线端采用绿色插拔式接线端子排，分为电源输入、电机绕组连接、控制信号连接三个功能区域，端子旁印有清晰的丝印标识，现场接线时无需反复查阅手册即可完成接线操作，大幅降低现场装配的接线错误率。模块侧面预留了状态指示灯安装位，可直观显示电源接通、信号输入、故障报警等运行状态，方便设备调试阶段的故障排查。

在安装边界与尺寸设计上，该驱动模块采用长方体紧凑型布局，整体外形规整无突出异形结构，底部与侧边预留了标准安装固定孔位，可直接通过螺丝固定在设备电控箱内的标准DIN导轨或安装平板上，安装孔位间距符合工控配件通用安装规范，可直接替换同规格其他型号的步进驱动产品，无需重新调整电控箱内的安装位打孔位置。接线端子全部朝向同一侧排布，方便电控箱内的走线整理，避免线缆弯折角度过大造成的接触不良问题。模块整体高度控制在常规低压电控元件的标准尺寸范围内，不会占用过多电控箱内部的垂直空间，适配各类紧凑型电控箱的内部布局要求。

设计过程中充分考虑了工业现场的使用环境，外壳采用阻燃工程塑料材质，具备一定的绝缘防护能力，可避免电控箱内其他金属部件意外接触造成的短路问题，驱动板上的功率元件全部贴合散热壳体安装，保证热量能够快速传导到外部散热结构上，即使在夏季高温车间环境下持续运行，也能保持稳定的驱动输出性能，不会出现电流输出波动导致的电机失步、走位不准等问题。信号输入端采用光耦隔离设计，可有效屏蔽工业现场的电磁干扰，避免周边变频器、伺服设备运行时产生的电磁干扰造成驱动误动作，提升设备运行的可靠性。
