长距离槽型皮带输送设备结构设计

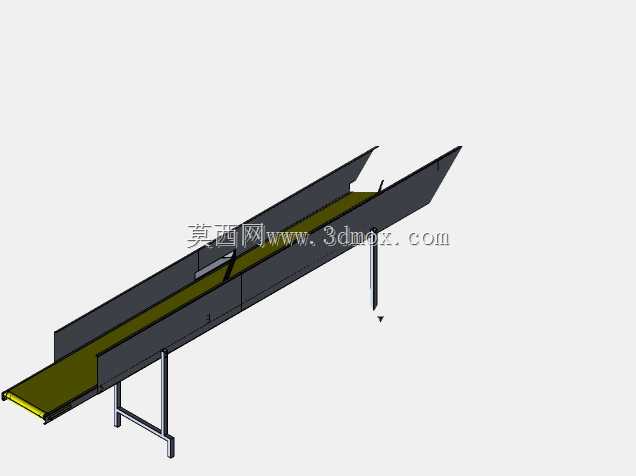

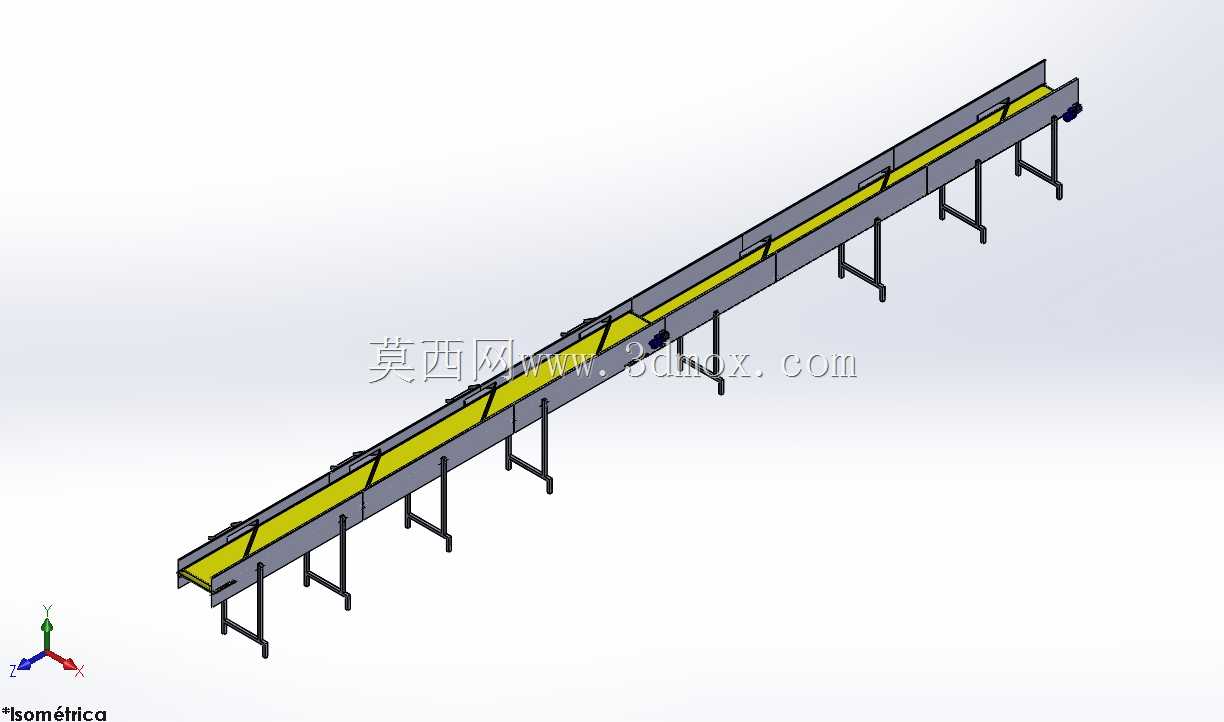

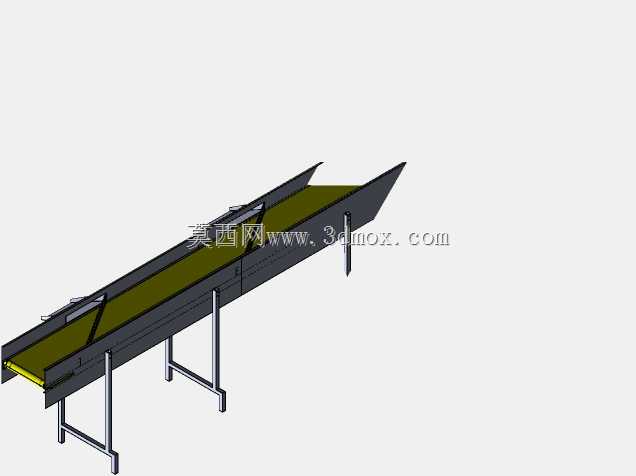

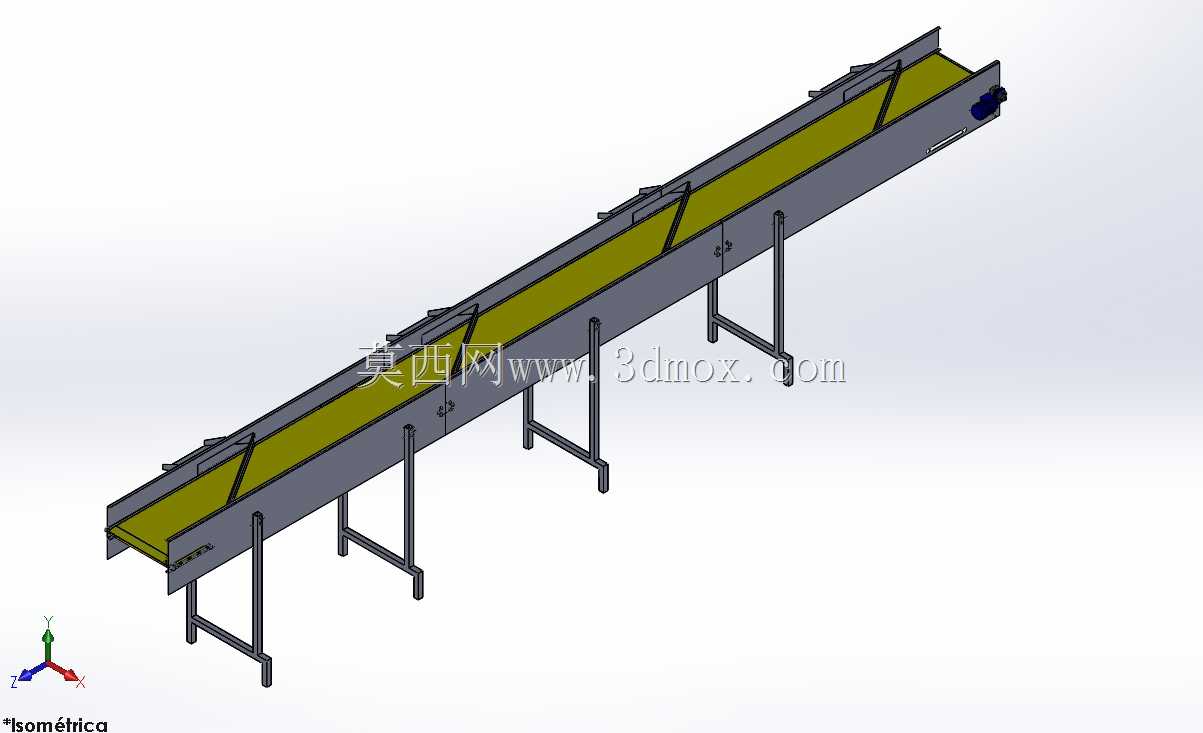

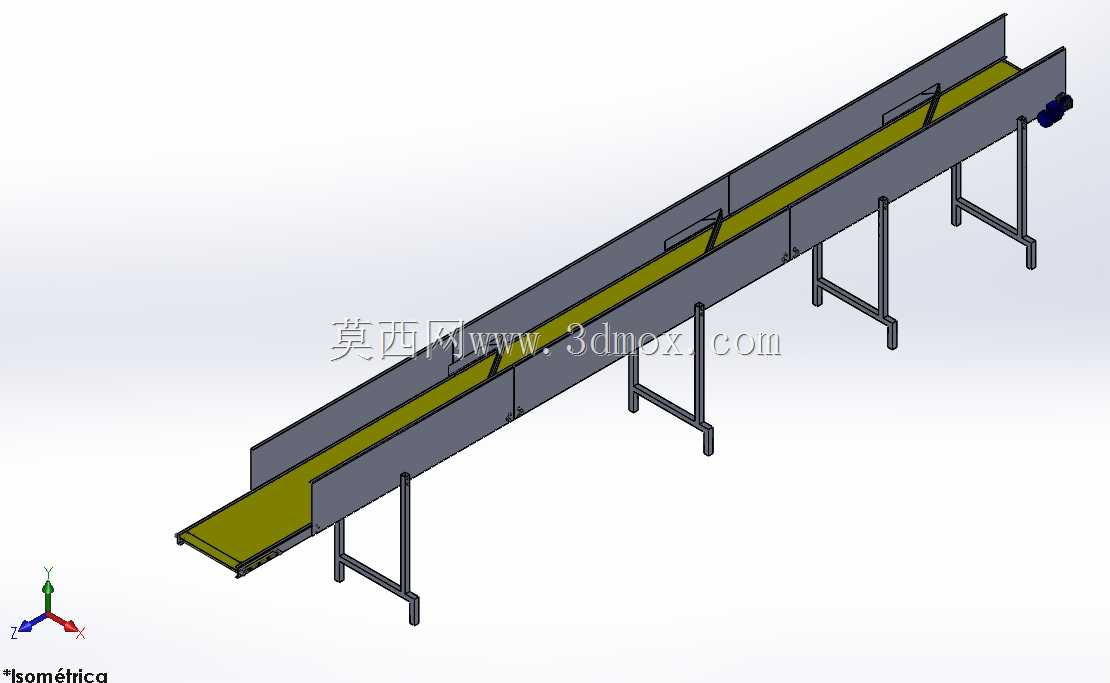

该设备为槽型结构的长距离皮带输送装置，主要面向生产车间物料转运、仓储分拣线物料传递、轻工加工工序间工件输送等场景设计，可适配散状颗粒物料、小型包装件、轻型加工工件的水平或小倾角连续输送需求，能够衔接不同工位的加工、分拣、包装环节，减少人工搬运的周转耗时，提升产线连续作业的流畅度。设备主体采用封闭式槽型机架设计，两侧的挡边结构可避免输送过程中物料从皮带侧边洒落，尤其适配散料、小件物料的输送场景，降低物料掉落带来的场地清理成本与物料损耗；机架下方采用多组独立支腿结构支撑，支腿带有横向连接加固杆，可提升整体结构的抗扭稳定性，避免长距离输送时机架出现晃动、变形的问题，支腿底部预留安装固定孔位，可根据现场地面情况完成锚固安装，保障设备运行时的平稳性。输送面采用适配槽型结构的皮带，皮带与机架内侧的导向结构配合，可防止皮带运行过程中出现跑偏问题；设备一端设置驱动辊组，另一端设置张紧调节结构，可根据皮带长期运行后的松弛情况调整张紧度，保障皮带与辊组之间的摩擦力足够，避免出现打滑丢转的情况；机架侧面预留检修门结构，日常维护时可直接打开检修门对内部辊组、皮带内侧进行清理与维护，无需整体拆解机架，降低日常运维的难度。设计过程中优先考虑长距离输送的结构刚性需求，通过分段式机架拼接的方式实现长跨度布置，每段机架的连接位置设置定位止口，可保障拼接后整体的直线度，避免皮带运行时出现卡滞；支腿的高度可根据现场对接的设备高度进行适配调整，能够匹配不同高度的加工设备、分拣台的进料口高度，减少不同设备之间的衔接落差。设备整体外形为长条形窄幅结构，安装时仅需沿输送路径预留对应宽度的安装空间即可，支腿的排布间距经过载荷核算，可在满载输送时保持机架的水平度，不会出现中部下垂变形的问题；设备两侧的挡边高度经过适配设计，既能够阻挡常规输送物料的洒落，又不会阻碍操作人员在两侧取放工件，适配人工辅助上料、下料的作业场景。
