步进驱动窄型皮带工业输送装置

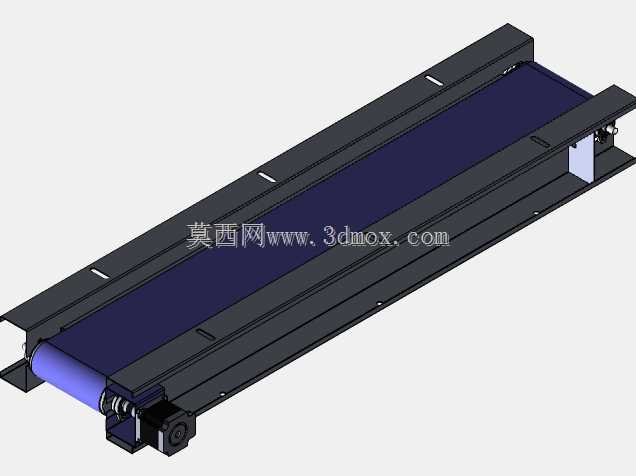

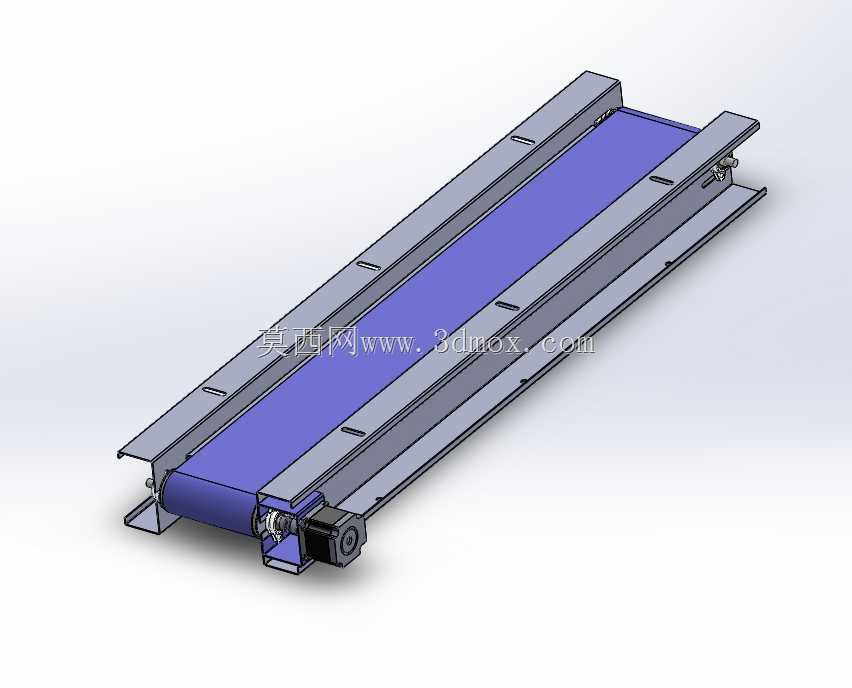

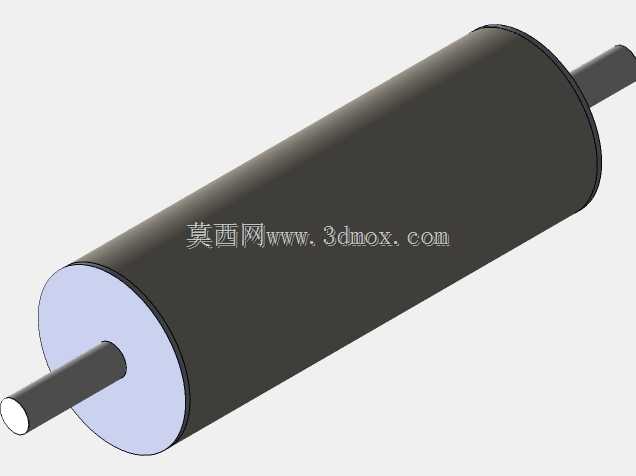

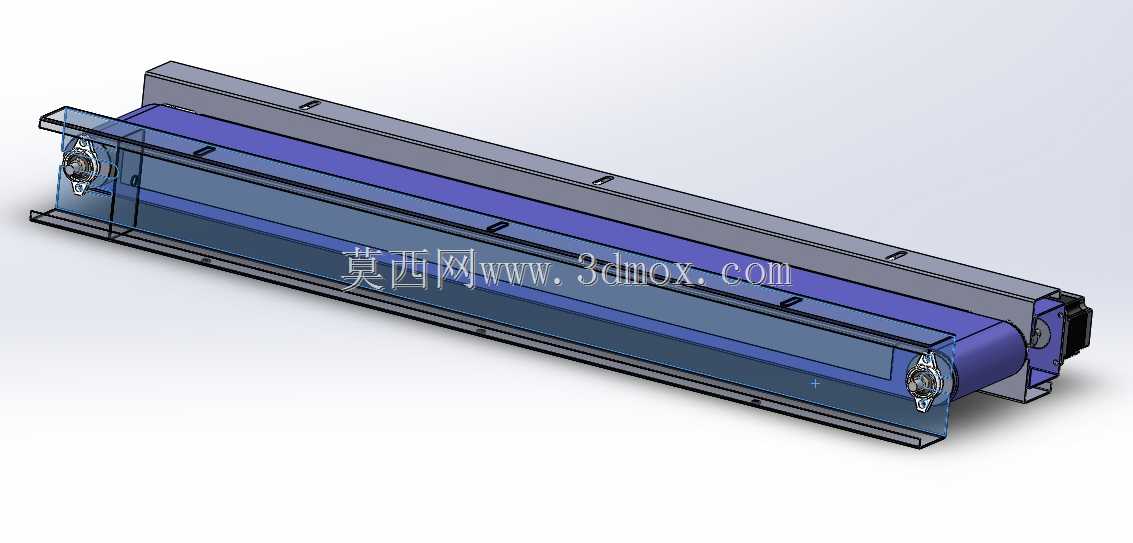

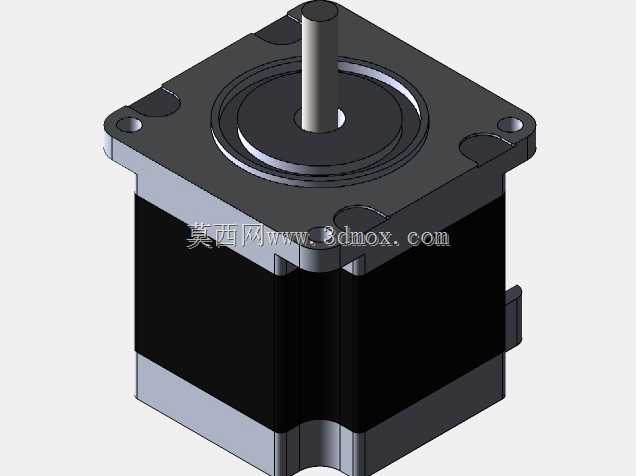

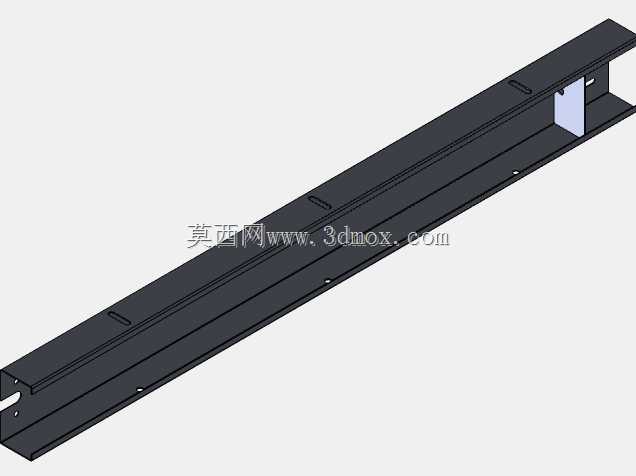

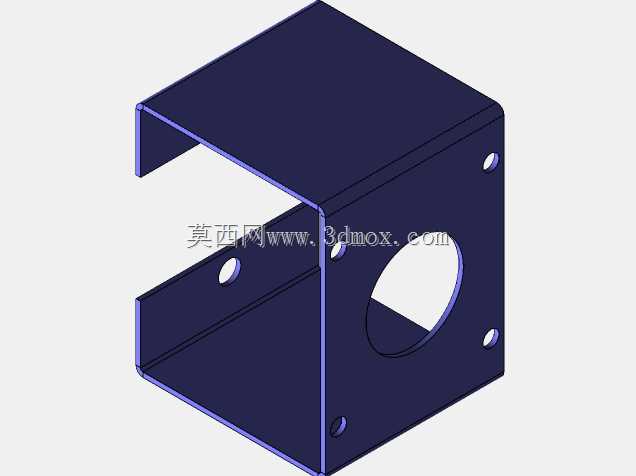

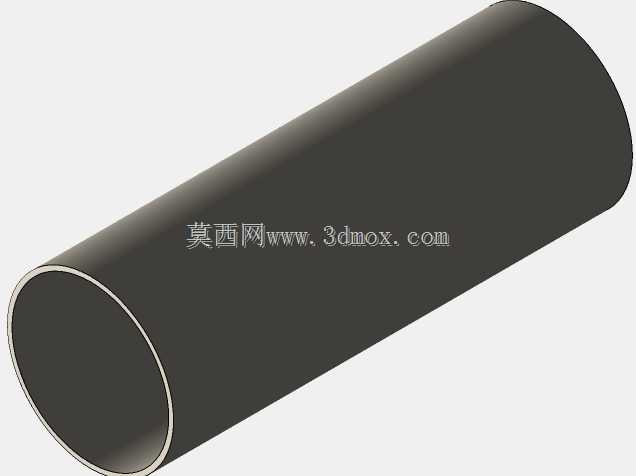

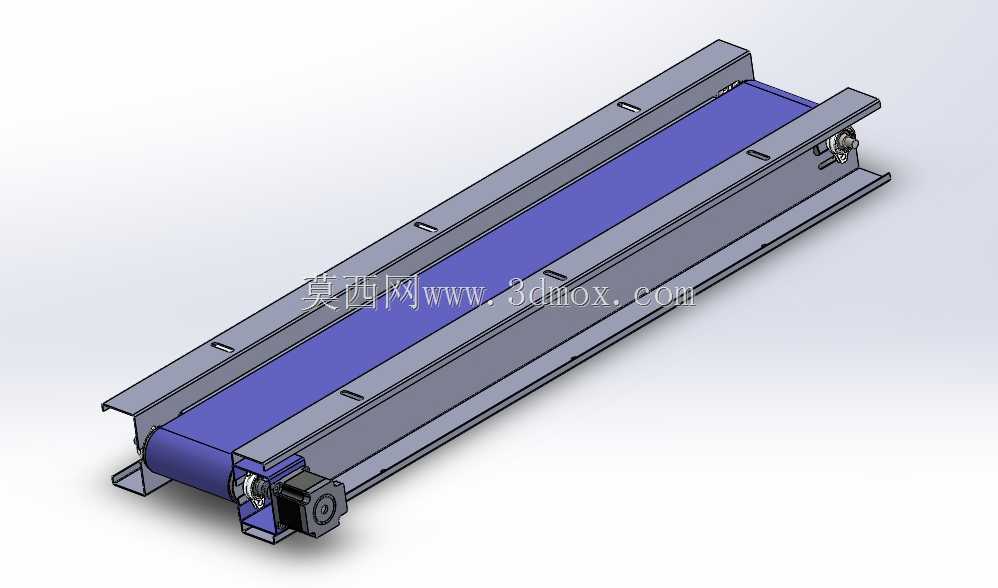

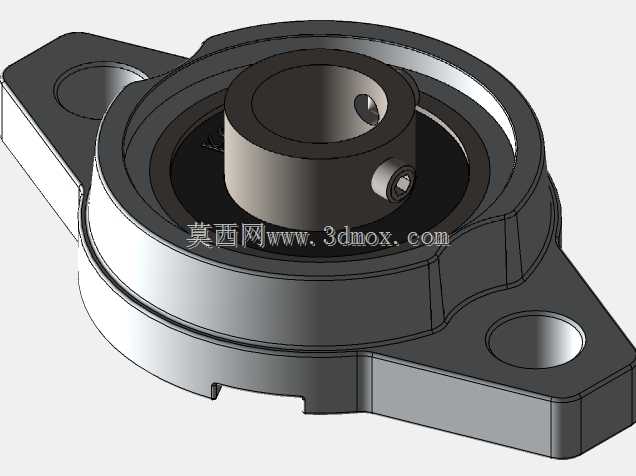

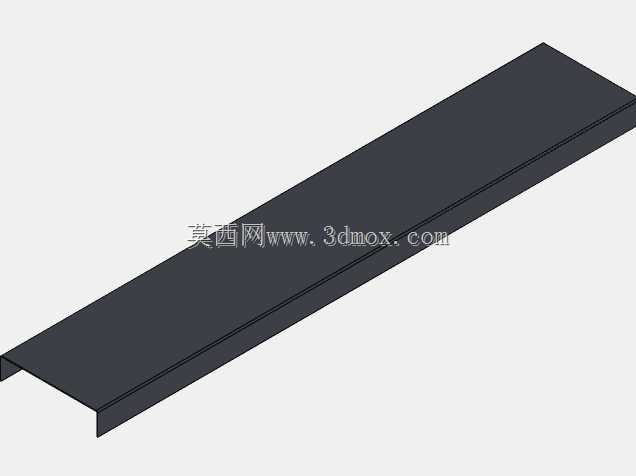

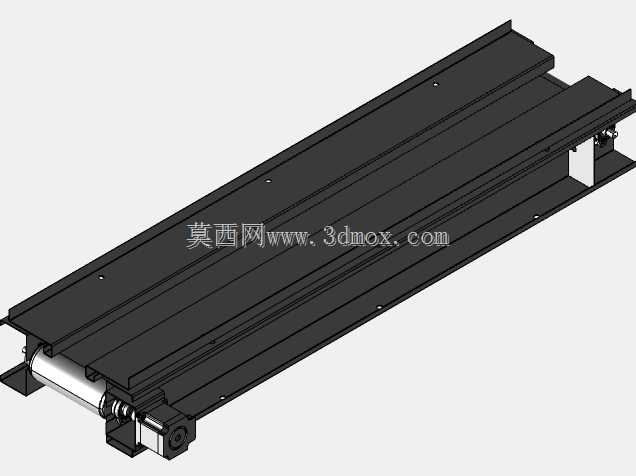

这款窄幅皮带输送装置，主要面向精密小件物料的短距离转运场景设计，常见于电子元器件装配产线、小五金件加工流转工位、实验室小型物料传输、轻工产品包装接驳环节，能够在紧凑的车间布局中完成工件的平稳传递，替代人工反复取放物料的重复劳作，有效降低产线流转的人力消耗，提升工位间物料传递的连贯性与节拍稳定性。设备整体采用弯曲钣金弯折成型的一体式机架结构，两侧的钣金护边同时承担机架承重、皮带侧边防护、安装基准面三重作用，省去了多余的拼接型材结构，既压缩了设备整体宽度，也提升了机架的整体结构刚性，避免长期运行出现机架形变导致的皮带跑偏问题。设备的动力端搭载nema23规格步进电机作为驱动源，搭配端部的传动辊结构，能够根据产线实际节拍灵活调整输送速度，既可以实现恒定速度的连续输送，也能配合上下游工位的传感器信号实现启停、变速控制，适配不同生产节奏的接驳需求。设备的有效输送尺寸为970×250mm，整体宽度控制在极窄范围内，能够嵌入到各类狭窄的设备间隙、工位侧边完成安装，安装时仅需要固定机架底部的四个安装点位即可完成部署，不需要额外搭建复杂的支撑结构，对于现有产线的改造升级十分友好，不需要大范围调整原有产线的布局即可完成加装。皮带采用平整的耐磨工业皮带材质，表面摩擦力适中，既能够保证输送过程中小件物料不会出现打滑偏移，也不会因为摩擦力过大导致物料堆积时出现卡滞问题，两端的张紧结构集成在端部辊组的安装座上，日常维护时仅需要调整端部的张紧螺栓即可完成皮带松紧度调校，不需要拆解整体机架结构，大幅降低了日常运维的操作难度。两侧的钣金护边高度略高于皮带输送面，能够避免输送过程中细小物料从侧边掉落，同时也能防止外部杂物卷入皮带与辊组的间隙中，提升设备运行的安全性与稳定性，驱动电机采用侧置安装布局，不会额外占用输送方向的安装空间，进一步压缩了设备的整体安装边界，让这款输送装置能够适配更多紧凑布局的安装场景。
