镂空桁架结构四旋翼飞行器机架设计

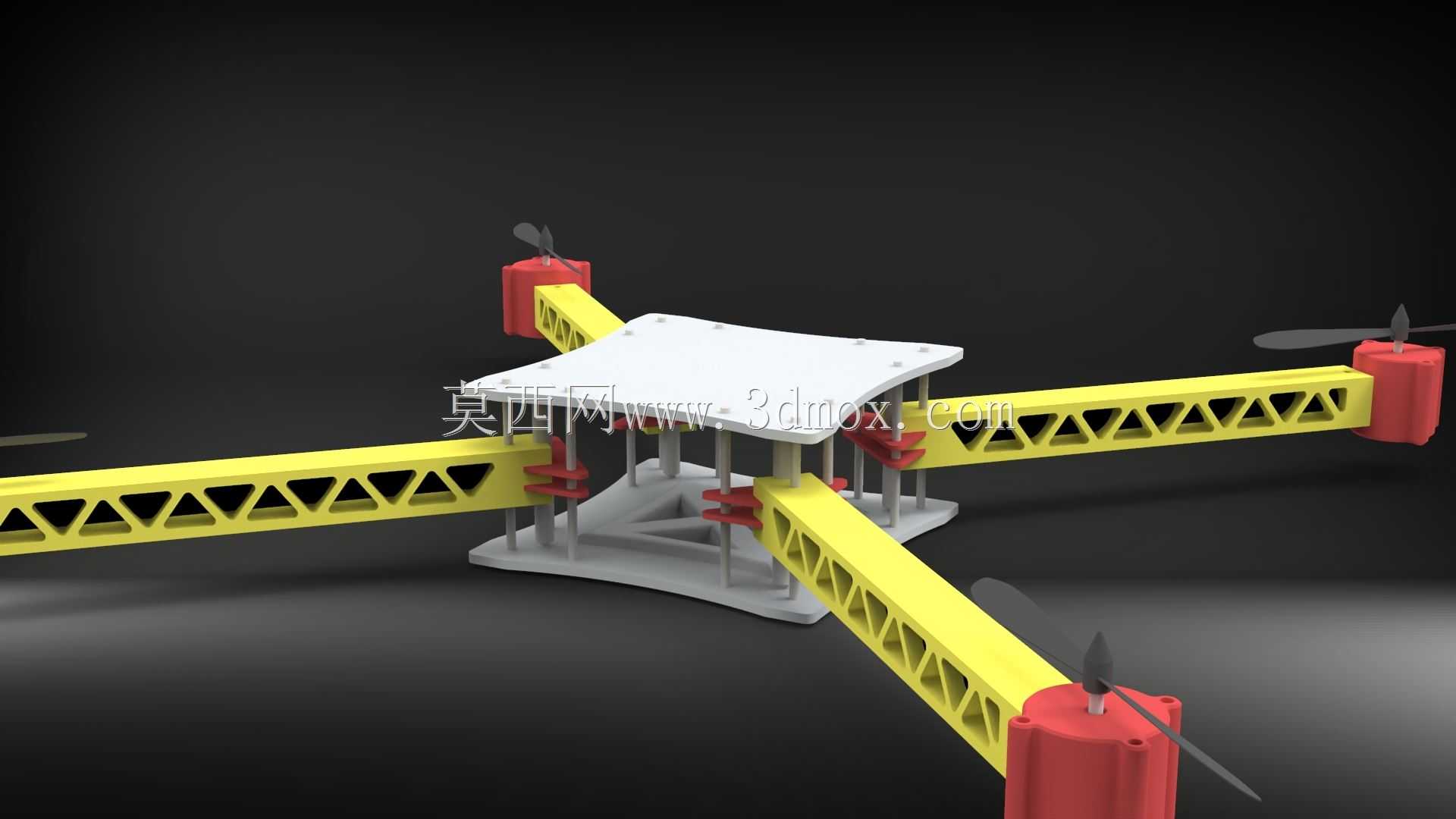

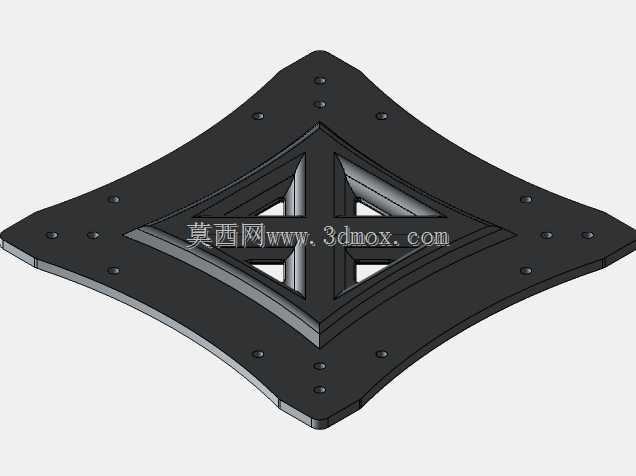

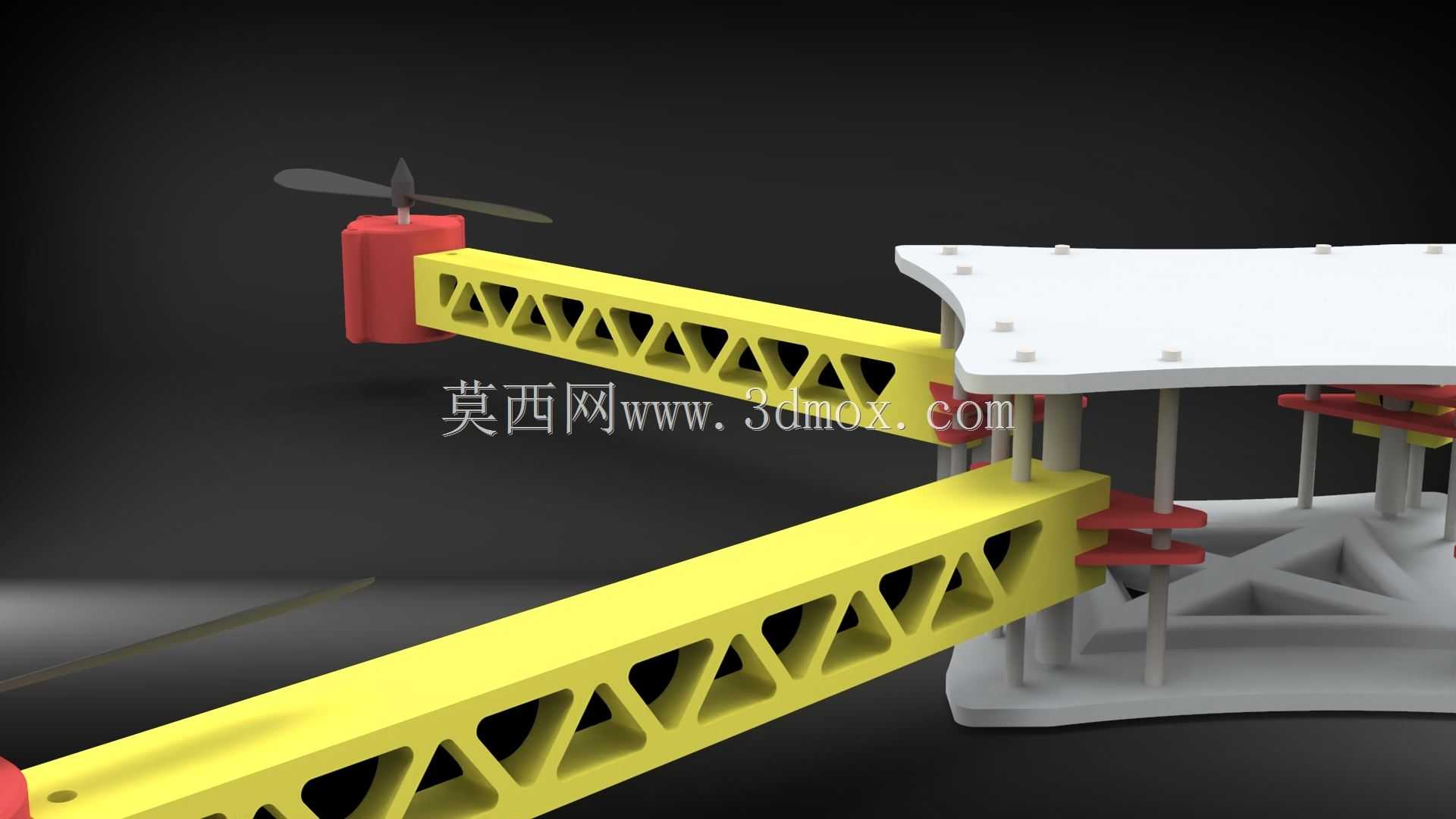

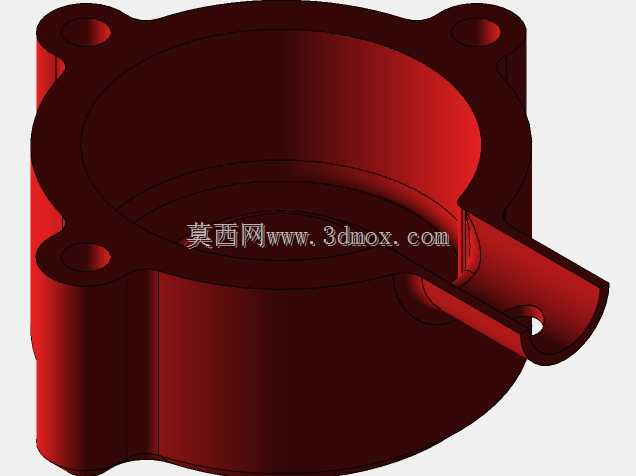

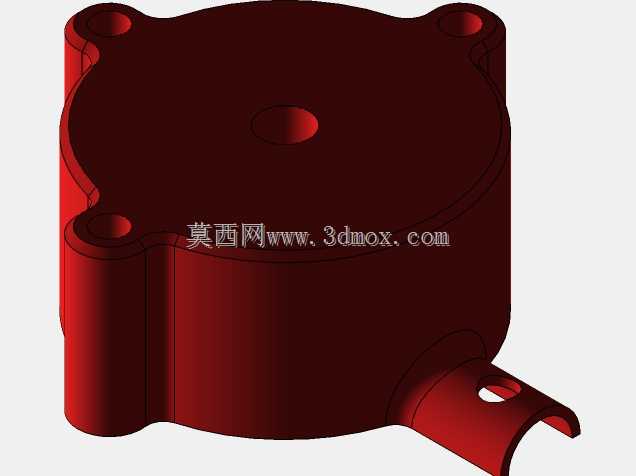

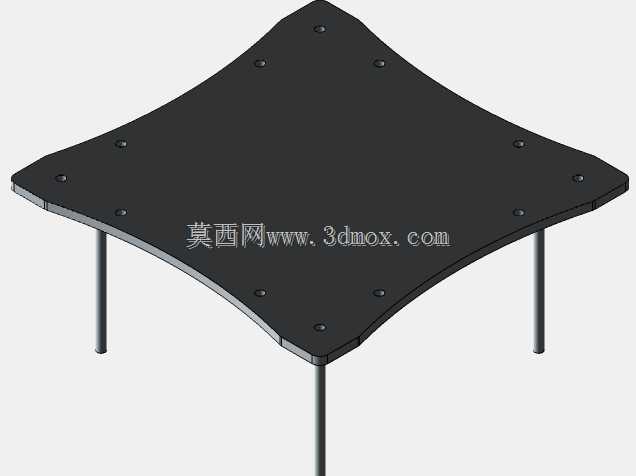

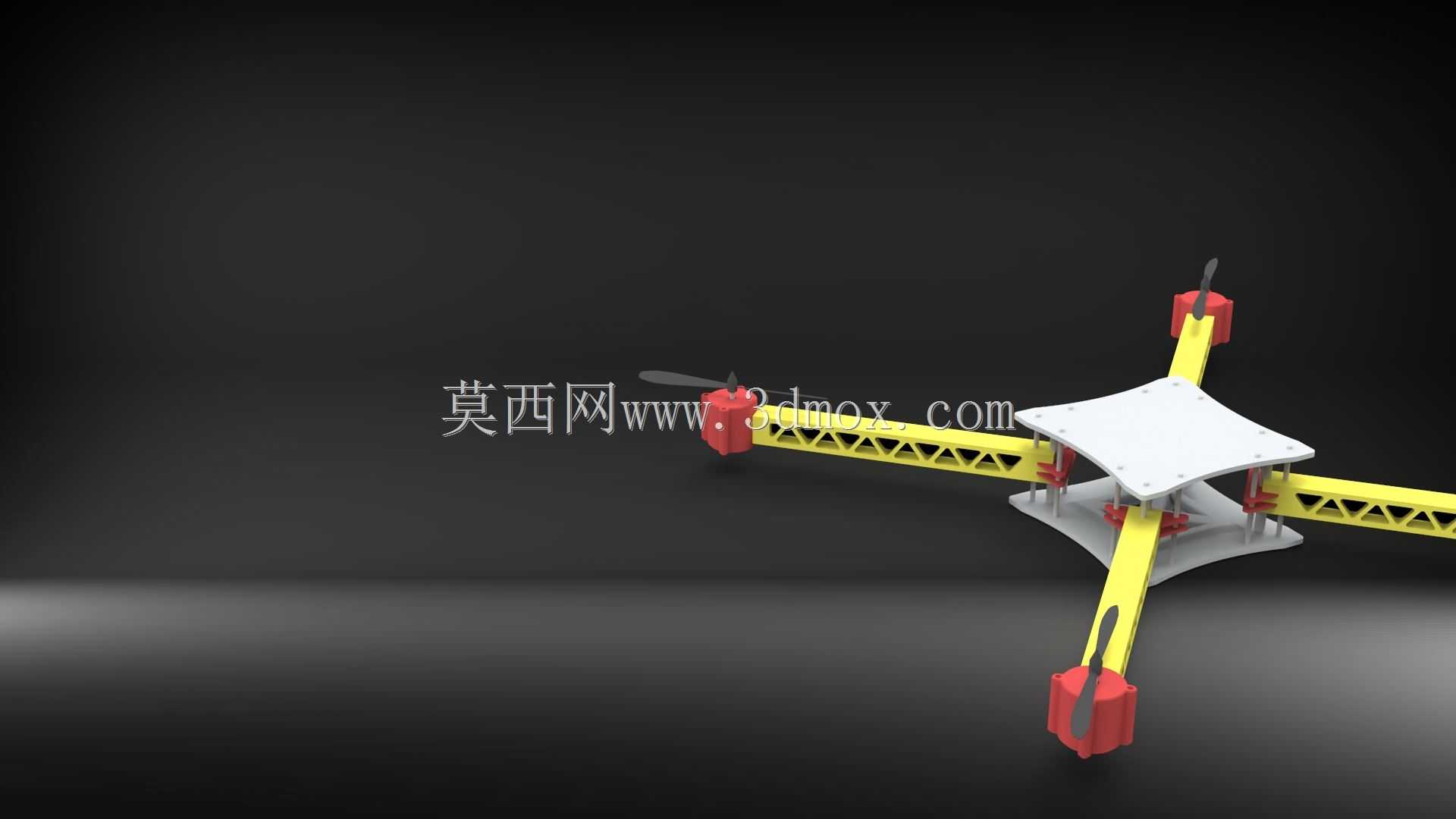

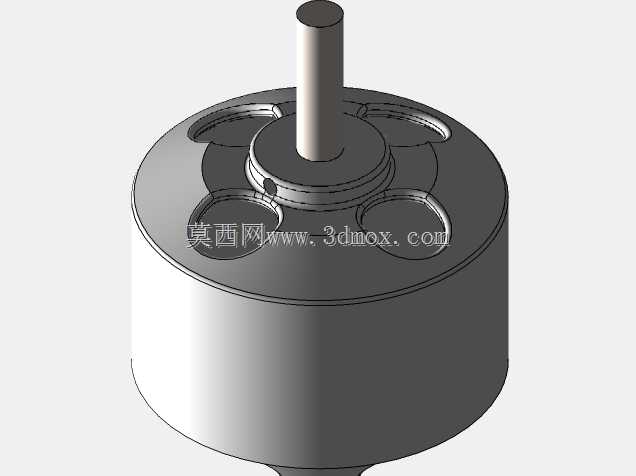

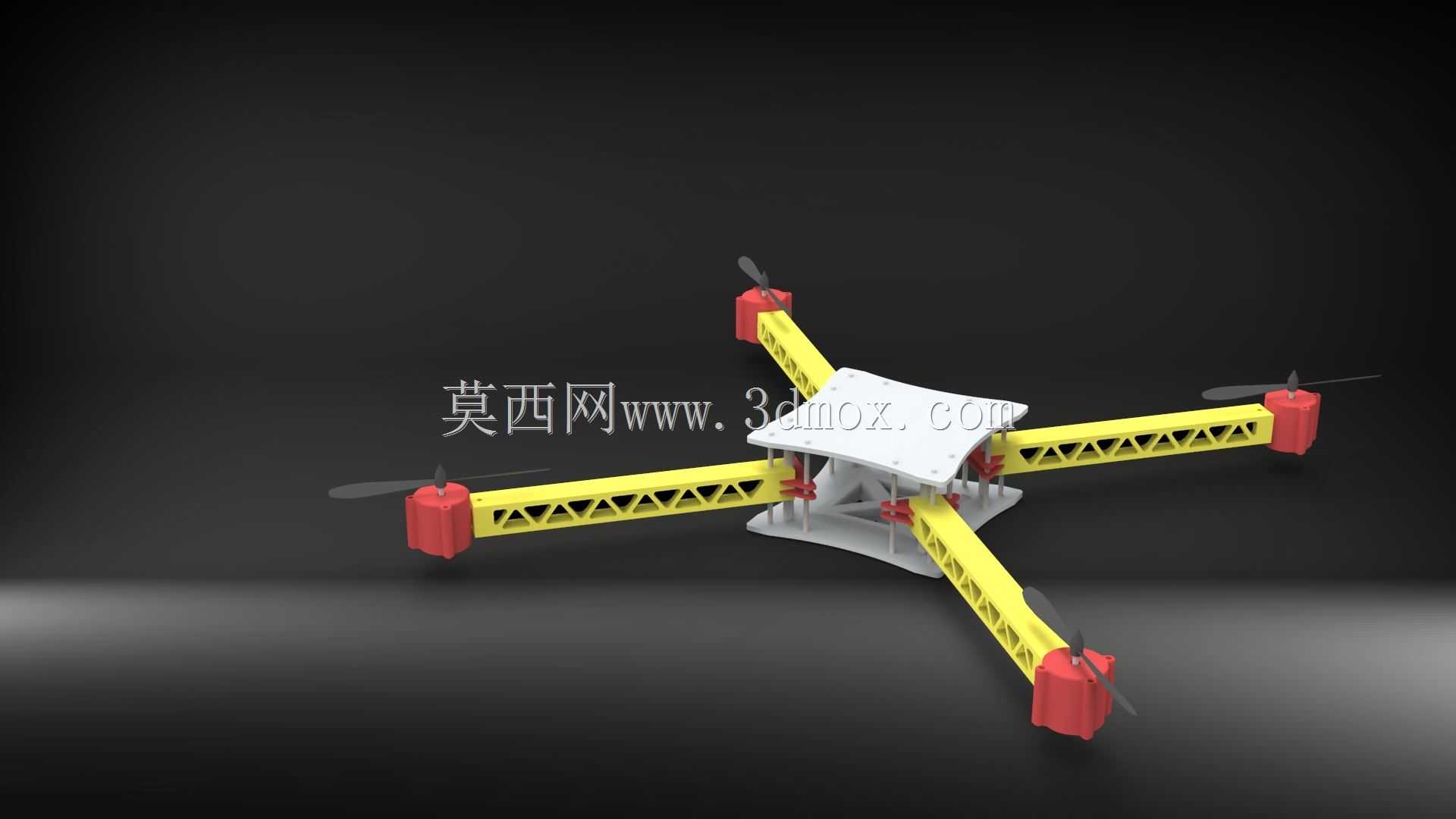

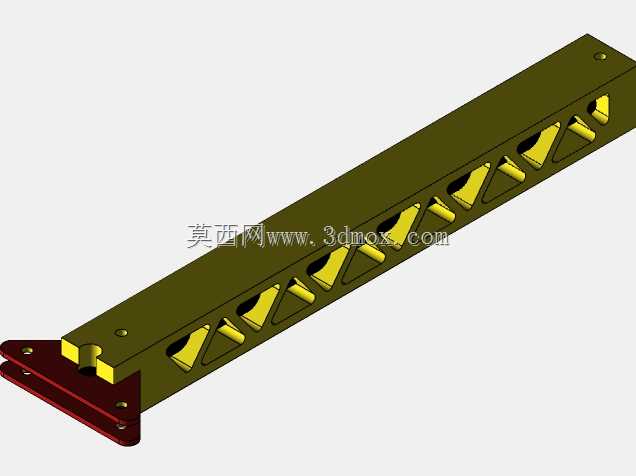

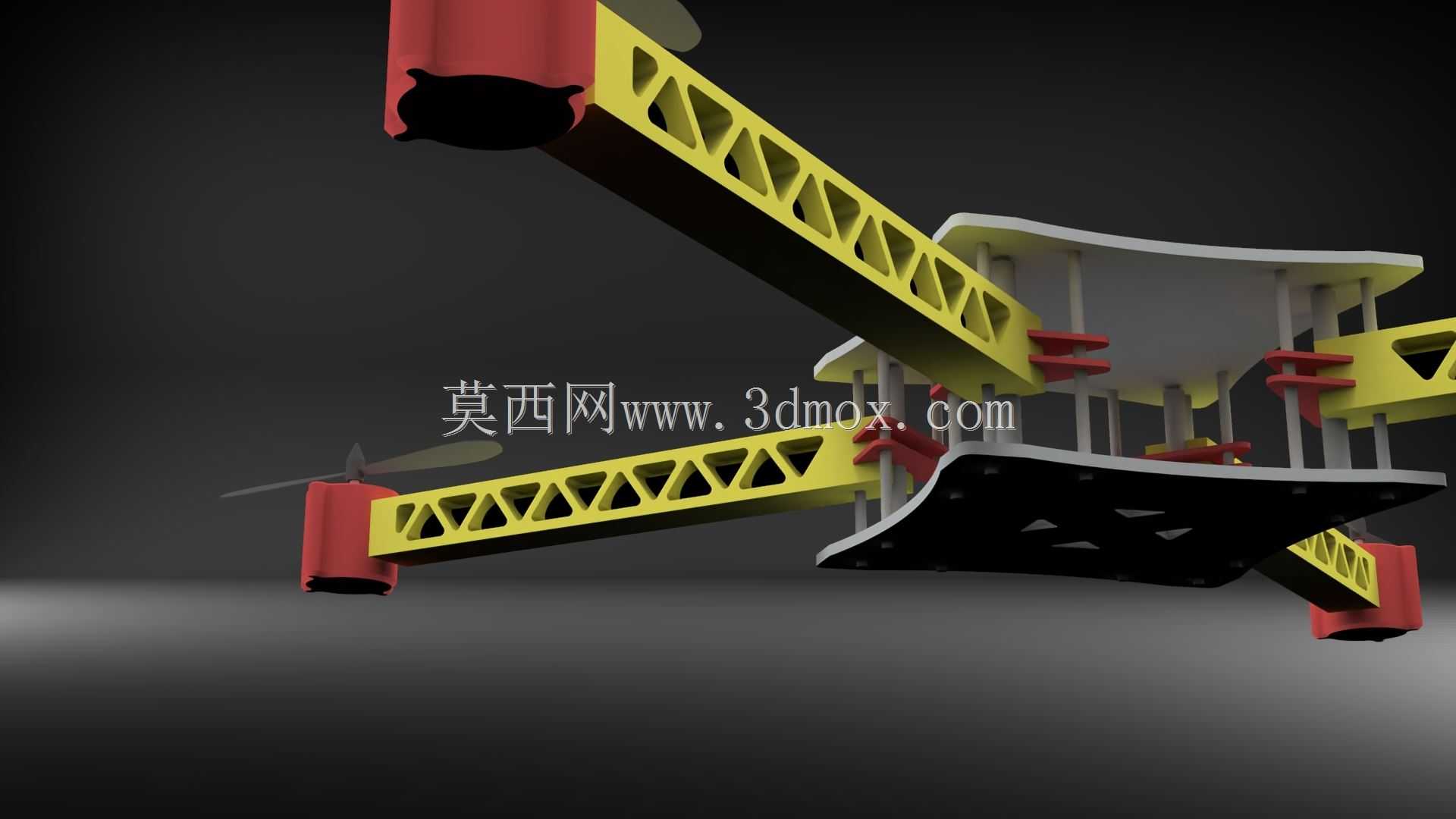

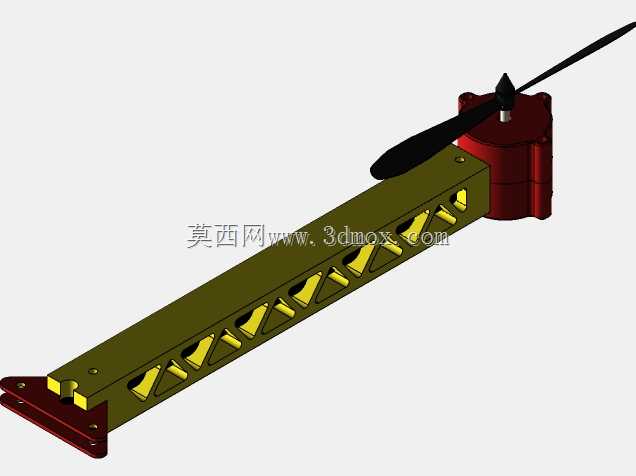

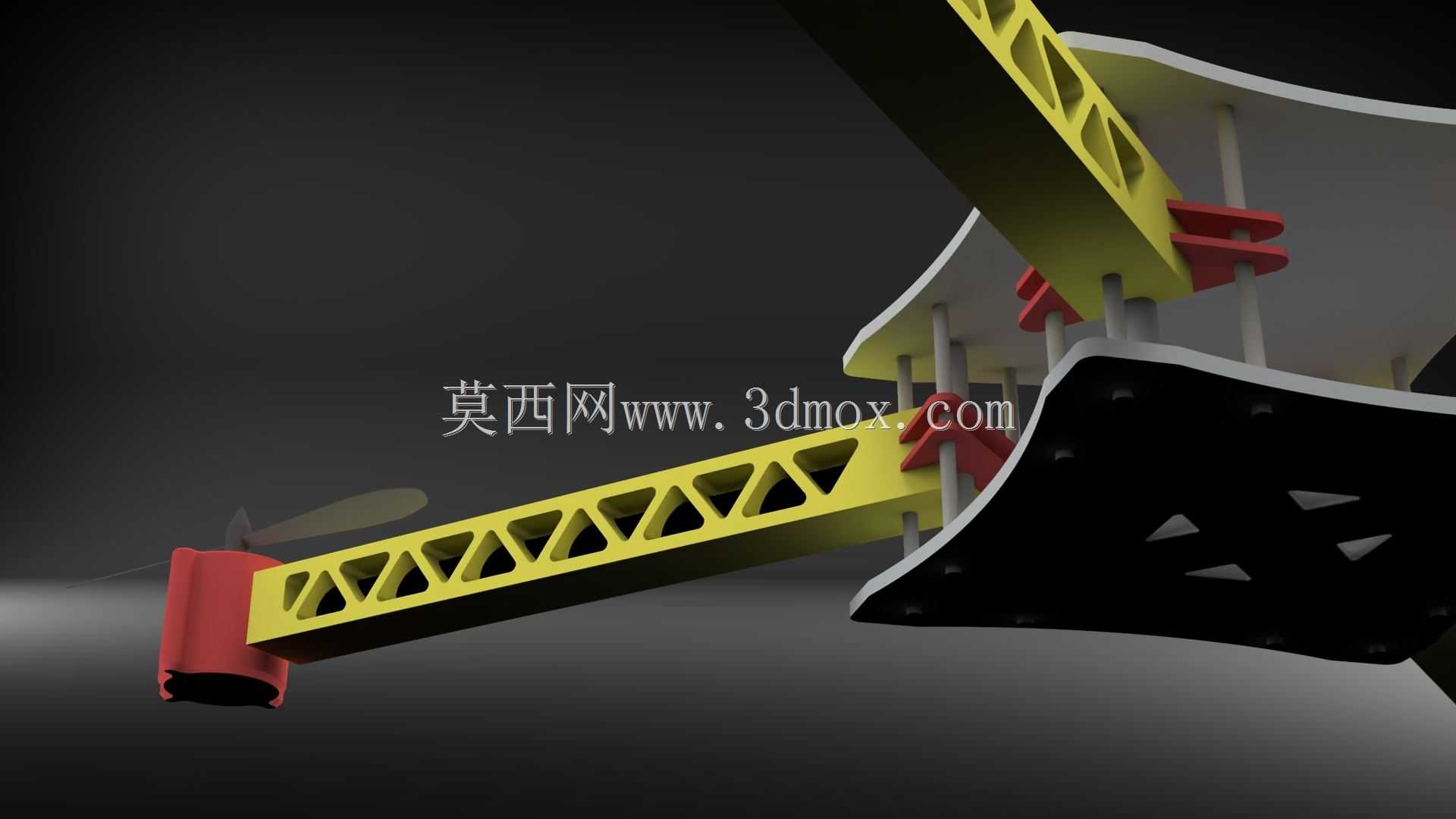

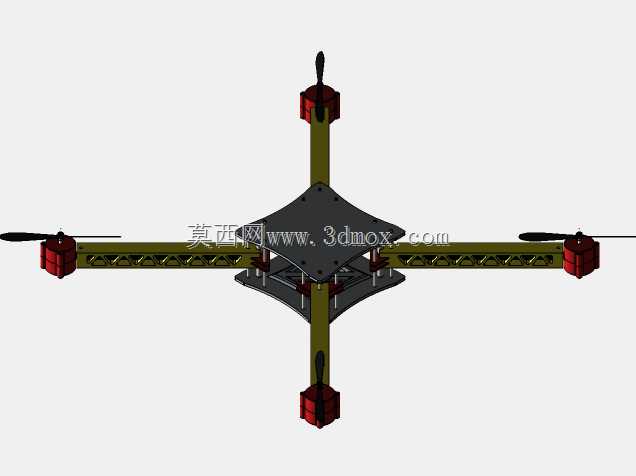

该设计为四旋翼飞行器的主体承载机架，是多旋翼无人飞行设备的核心结构部件，主要应用于小型消费级航拍无人机、教学实验用飞行平台、短途轻载物流配送无人机以及低空环境监测无人机的结构搭建场景，作为整台设备的安装基体承担所有机载部件的承载与定位功能。机架整体采用中心承载盘加四向延伸机臂的经典布局，中心盘为上下双层板式结构，预留了飞控主板、电池模块、电调组件、任务载荷的安装孔位与走线空间，能够满足不同配置机载部件的灵活安装需求，层间通过支撑柱实现刚性连接，既保证了中心区域的结构强度，也预留了充足的设备散热间隙。四个机臂采用一体化镂空桁架式结构设计，沿中心盘呈十字对称分布，机臂截面为矩形构型，内部通过连续三角形镂空结构实现材料的优化分布，在保证机臂抗弯、抗扭刚度满足飞行载荷要求的前提下，大幅削减了机臂自身的结构重量，有效降低整机起飞重量，提升飞行续航表现与载荷携带能力。机臂末端预留了动力单元的安装定位面，可直接适配标准规格的无刷电机与螺旋桨组件，安装面的同轴度公差经过设计校核，能够保证动力输出轴线与机臂平面垂直，降低飞行过程中的动力损耗与姿态控制偏差。从安装边界来看，机臂长度经过重心匹配设计，能够适配对应尺寸规格的螺旋桨，避免相邻机臂的螺旋桨发生运动干涉，中心盘的安装孔位采用通用化间距设计，可兼容市面上主流的开源飞控与标准规格锂电池的安装尺寸，无需额外打孔改造即可完成整机组装。设计过程中重点考量了飞行过程中的载荷分布特性，对称式的结构布局能够让整机重心自然落在中心盘几何中心位置，降低飞控系统的姿态校准难度，桁架式机臂的结构阻尼特性经过优化，可有效吸收电机高速运转产生的高频振动，减少振动向中心盘机载传感器的传递，提升飞行姿态数据采集的准确性与飞行稳定性。机架的边角位置均做了圆弧过渡处理，既能够降低飞行过程中的空气阻力，也可避免组装与调试过程中尖锐边角对操作人员造成划伤，机臂与中心盘的连接位置做了局部加厚加强处理，能够承受飞行过程中急转、升降动作带来的瞬时冲击载荷，避免连接位置出现结构断裂失效，整体结构兼顾了轻量化、高强度与易组装的使用需求，可直接用于各类小型四旋翼飞行器的原型制作与批量生产参考。
