按动式透明笔杆自动铅笔结构设计

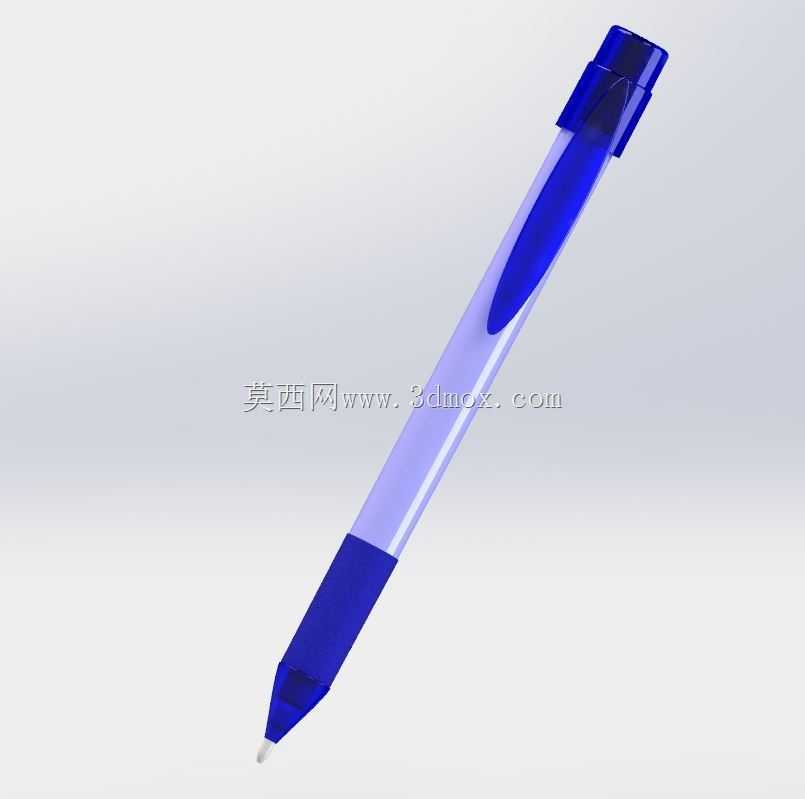

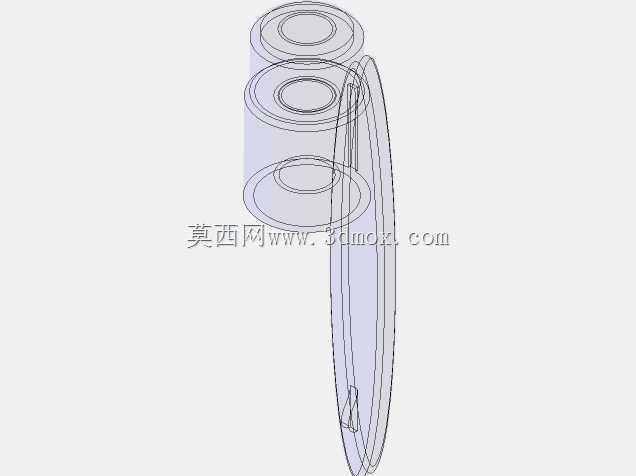

　　这款按动式自动铅笔的三维结构设计，核心围绕日常高频书写场景的使用需求展开，适配学生日常作业、办公场景记录、工程现场临时标注等多类使用工况，整体结构在满足出芯功能稳定的前提下，兼顾握持手感与外观辨识度。从结构分层来看，整笔分为笔帽夹组件、上笔杆储芯腔、中节锁紧机构、下笔杆握持段、笔尖出芯导向段五个核心部分，笔帽与笔夹采用一体化卡扣结构，笔夹弧度贴合常规笔记本封面、工装口袋的夹持厚度，夹持力经过结构校核，日常夹在厚度3mm以内的本册、工作服口袋边缘时不会轻易滑落，同时笔帽端面做了内凹的按动接触面，按压时手指受力均匀，不会出现硌手的问题。

　　上笔杆采用半透明PC材质设计，建模时特意保留了壁厚1.2mm的均匀腔体结构，内部可容纳长度60mm的标准0.5mm/0.7mm铅芯，透明腔体可以直观观察剩余铅芯存量，避免使用过程中突然断芯无备用的尴尬，笔杆外壁做了细微的磨砂纹理建模预留，实际生产时可直接做咬花处理，提升握持时的摩擦力，减少手汗较多时打滑的概率。中节位置是整笔的核心功能区，建模时还原了三爪卡簧式锁紧结构，按动笔帽时卡簧张开释放铅芯，松开时卡簧自动锁紧固定铅芯，出芯长度每次控制在0.3-0.5mm区间，既满足连续书写的出芯量需求，又不会因为出芯过长导致书写时铅芯断裂；中节与上下笔杆的连接采用细牙卡扣结构，拆卸时不需要额外工具，直接旋转即可分离，方便铅芯装填与内部卡簧的维护更换。

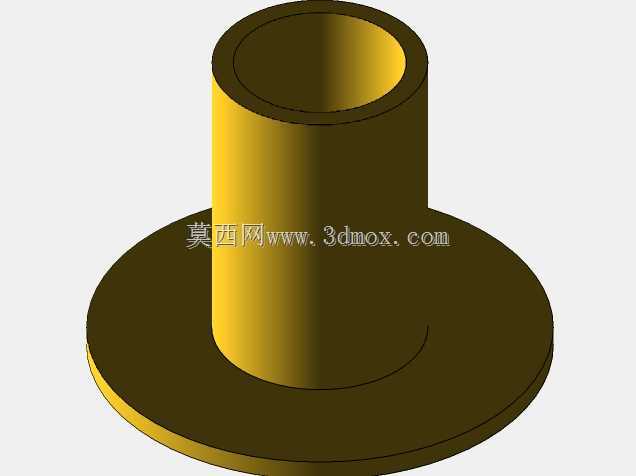

　　下笔杆握持段做了1.5度的内收锥度，贴合普通人握笔时手指的自然弯曲角度，握持位置距离笔尖的预留长度为18mm，符合大多数人握笔的习惯距离，长时间书写不会因为握持姿势别扭产生手部疲劳；笔尖位置做了金属导向套的结构预留，导向套内孔与铅芯的配合间隙控制在0.05mm，既保证铅芯可以顺畅伸出，又不会因为间隙过大导致铅芯晃动，影响书写线条的精度。整笔的外形总长度控制在145mm，最大笔杆直径11mm，整体重量控制在10g以内，建模时所有配合面都做了0.1mm的拔模斜度预留，适配注塑生产的脱模需求，所有棱角位置都做了R0.3的圆角处理，避免生产和使用过程中出现锐边划伤的问题。

　　从安装边界来看，整笔的内部腔体没有多余的冗余结构，储芯腔的直径刚好适配标准铅芯的排列，最多可容纳12根备用铅芯，不需要频繁装填；笔夹的外伸长度为8mm，夹持时不会因为外伸过长导致勾挂其他物品，也不会因为外伸过短导致夹持不牢。在结构可靠性校核上，按动机构的按压行程设计为4mm，按动寿命按常规文具使用标准做了结构冗余，卡簧的弹性变形量控制在材料弹性极限范围内，正常使用情况下不会出现卡簧失效、出芯卡顿的问题；笔杆的壁厚经过受力仿真校核，从1米高度自由跌落至水泥地面时，笔杆不会出现开裂、卡扣松脱的问题，笔尖导向套采用过盈配合装配到下笔杆端部，跌落时不会轻易脱落。不同于市面上很多自动铅笔为了外观牺牲结构合理性的设计，这款模型在建模时就充分考虑了实际生产的工艺性与使用的实用性，没有做多余的装饰性结构，所有外观曲面都服务于握持手感与功能实现，比如笔杆上的蓝色装饰条位置，刚好对应内部储芯腔的观察窗口，既做了外观区分，又可以通过透明装饰条观察内部铅芯的剩余量，不需要额外开设观察槽影响笔杆的结构强度。
