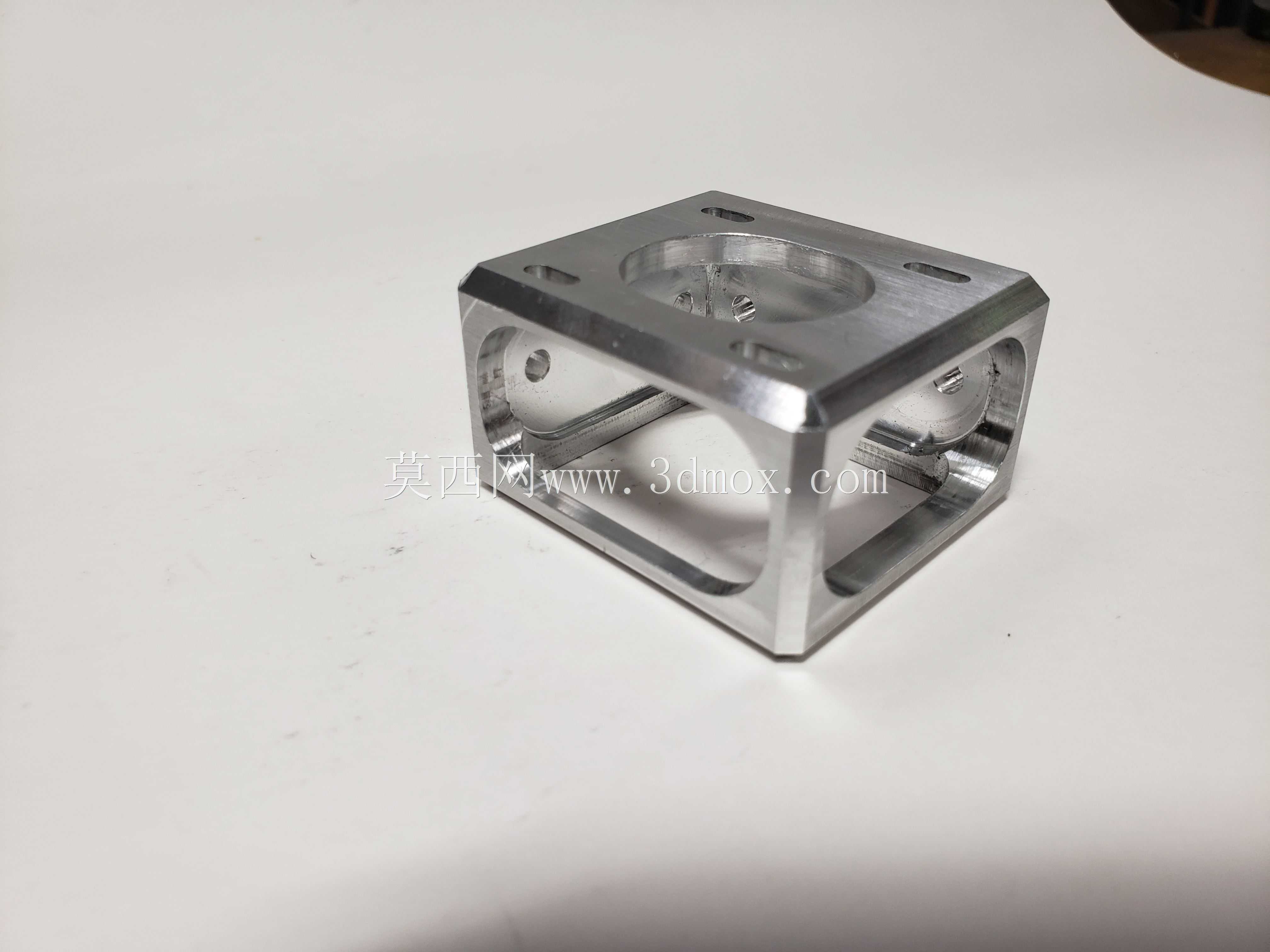

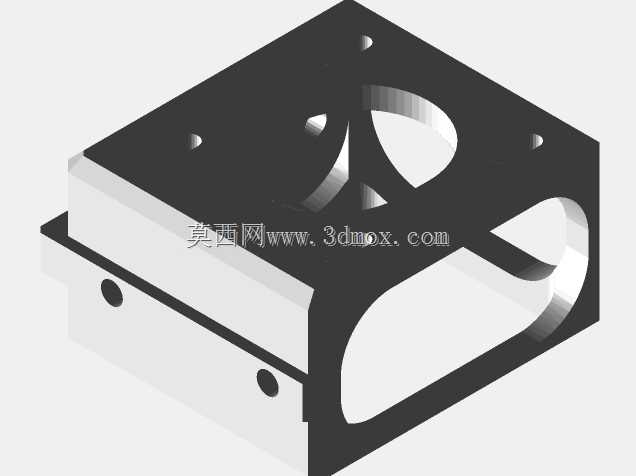

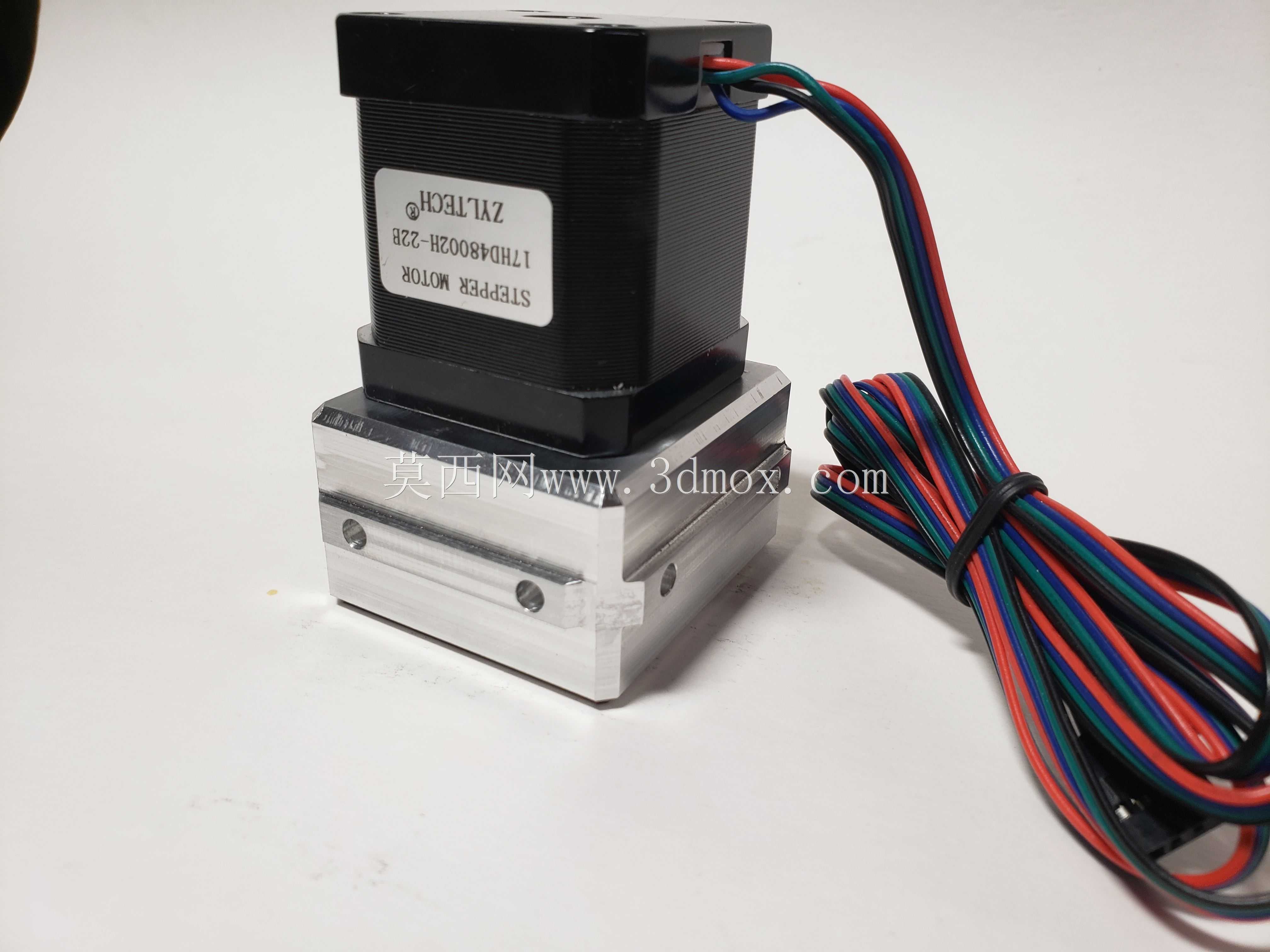

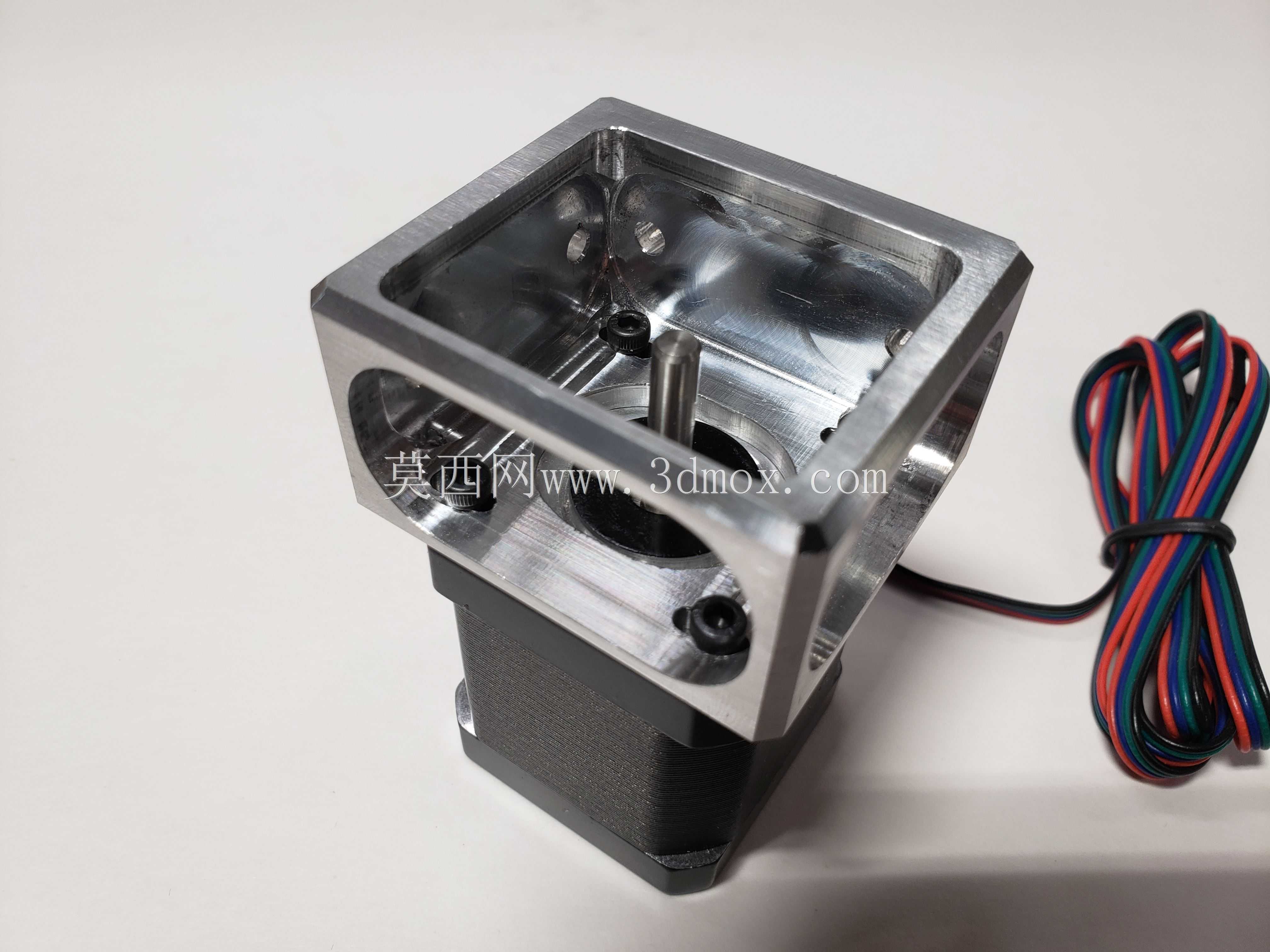

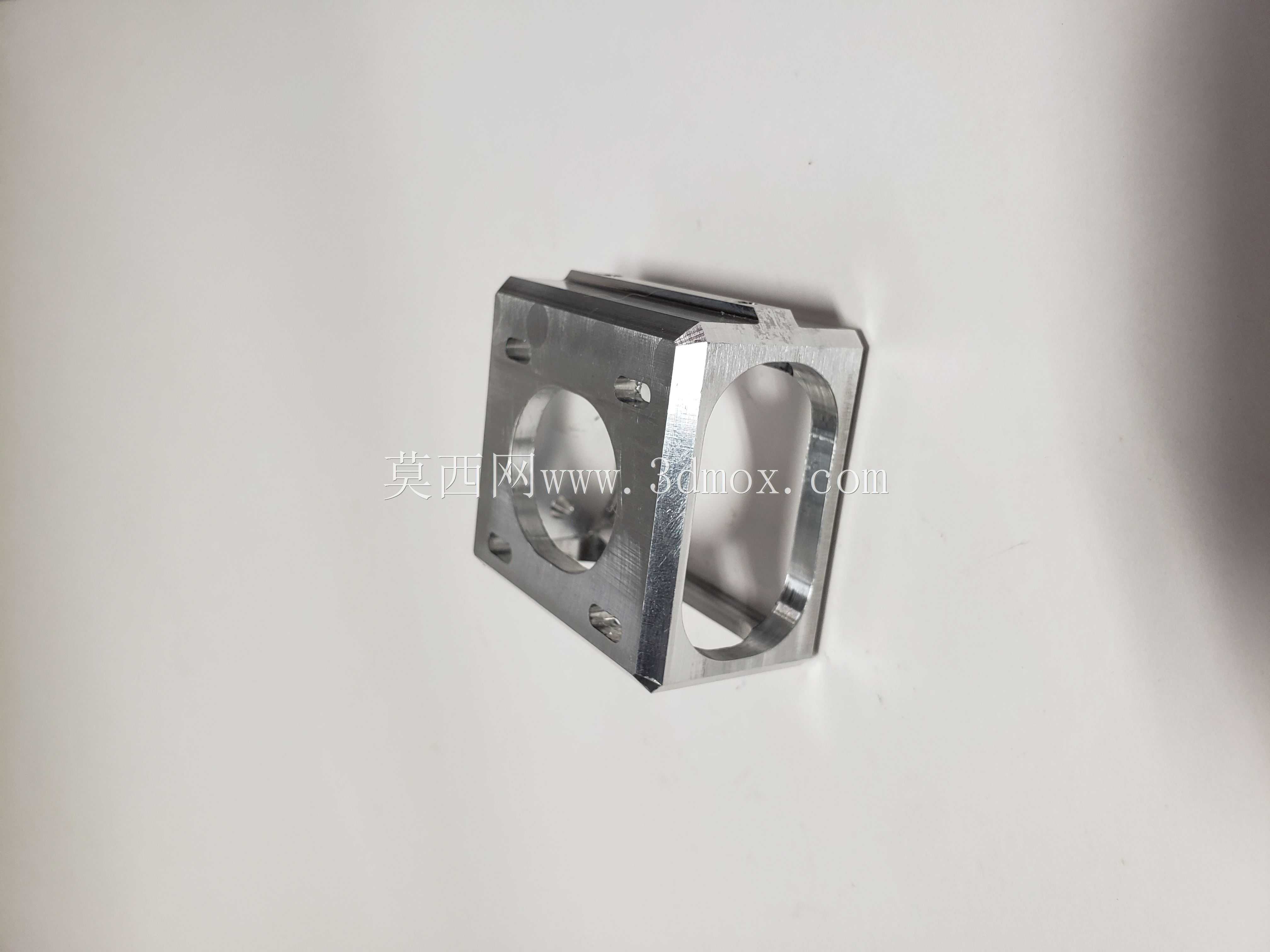

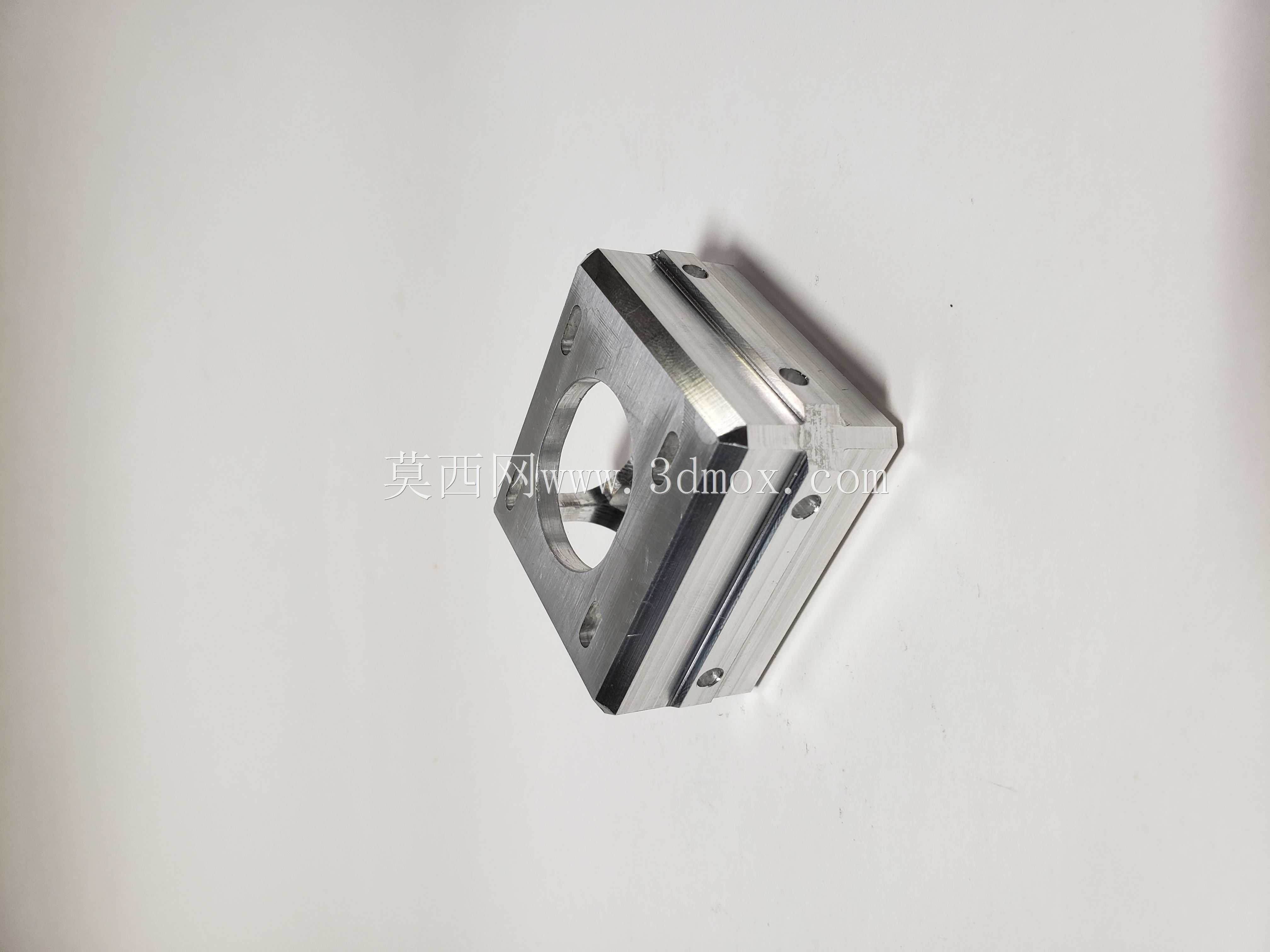

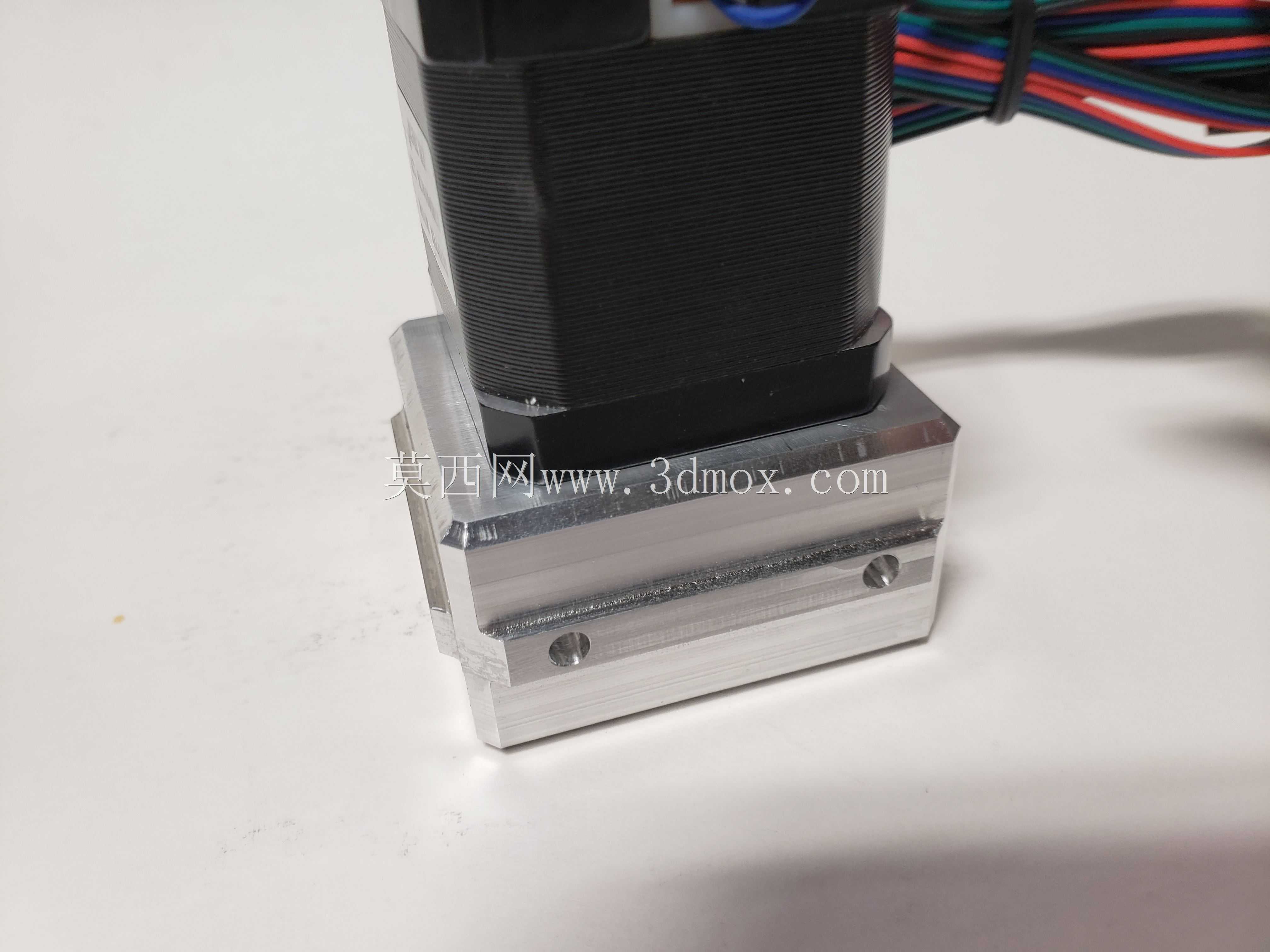

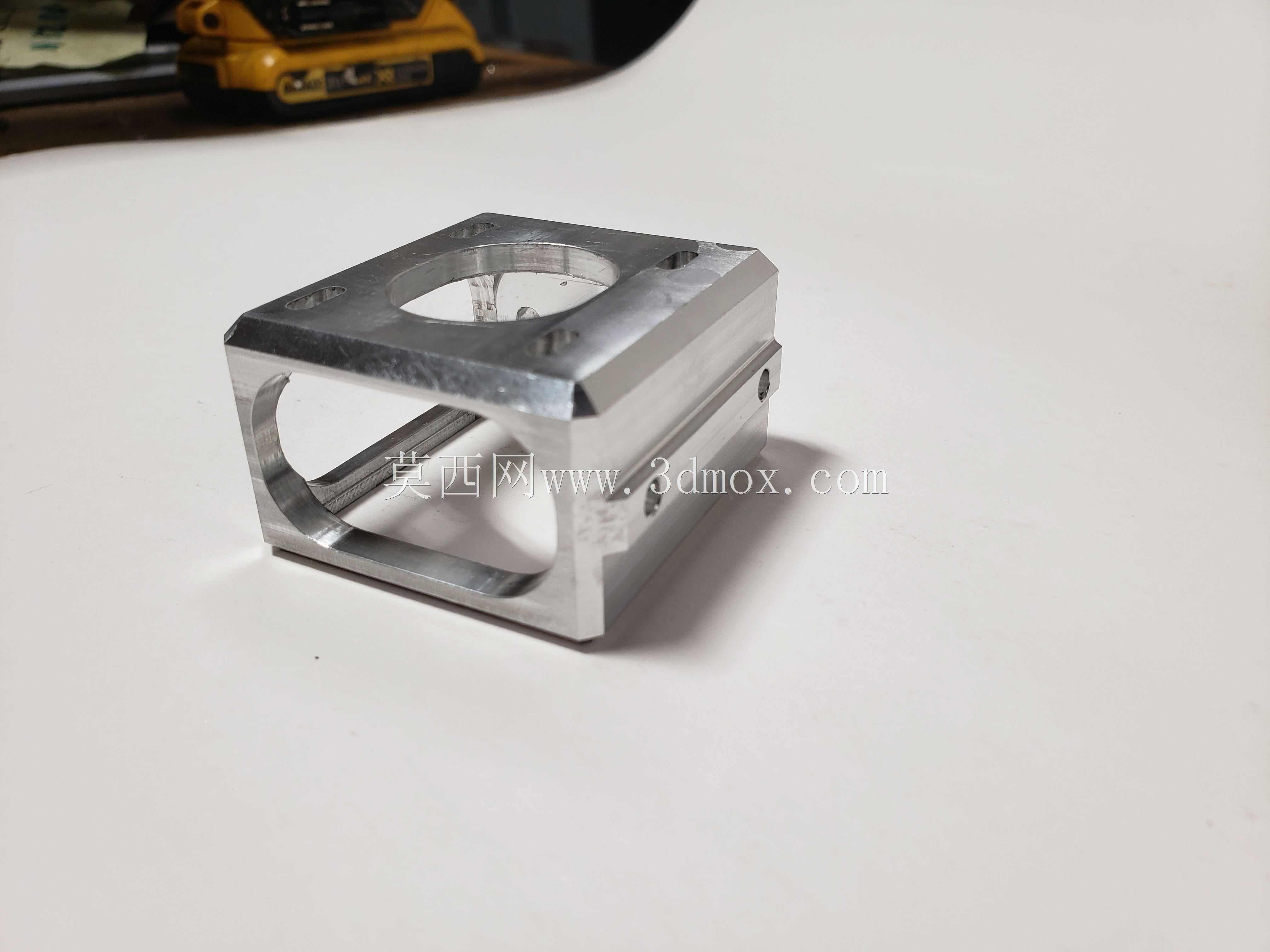

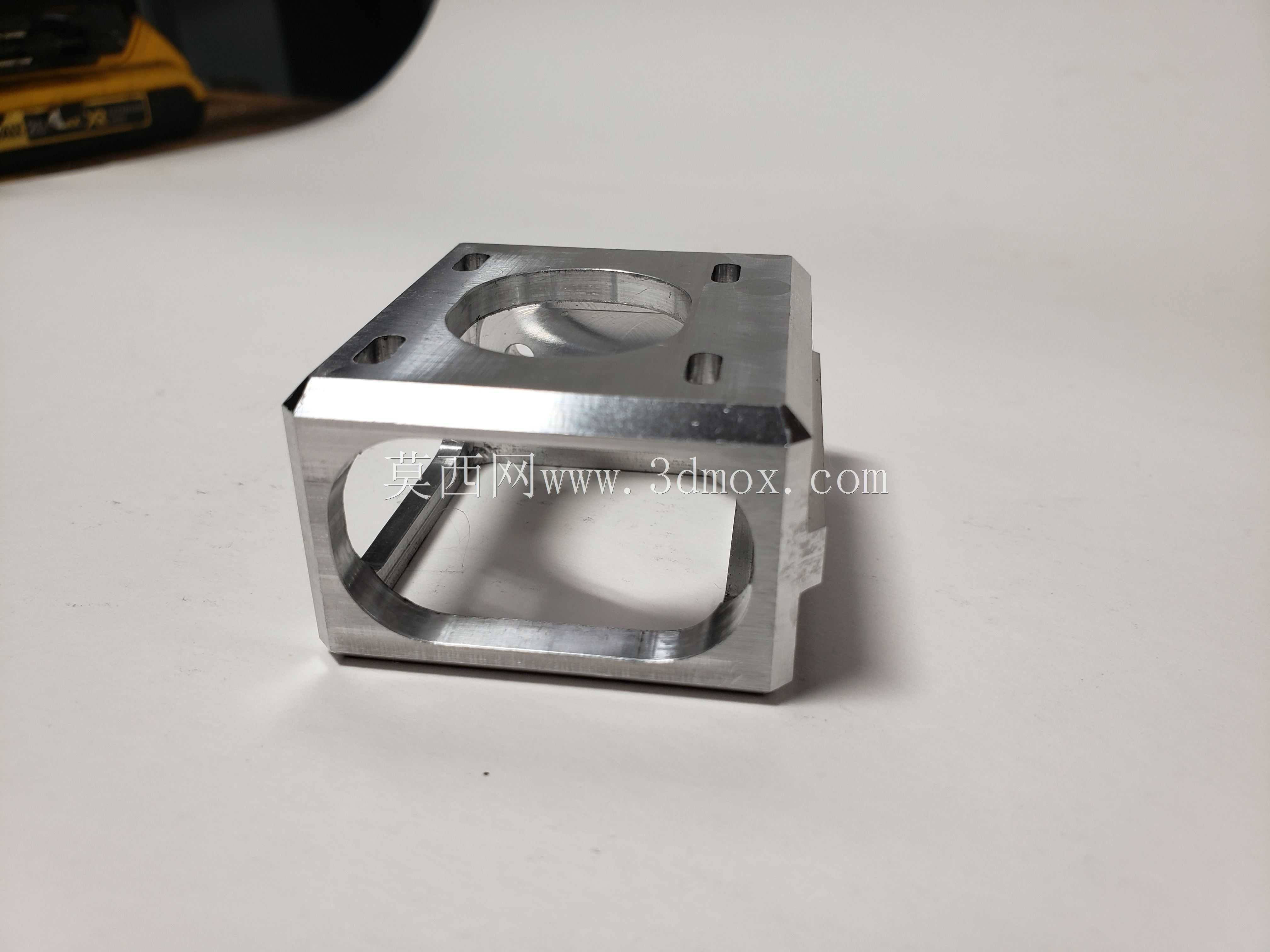

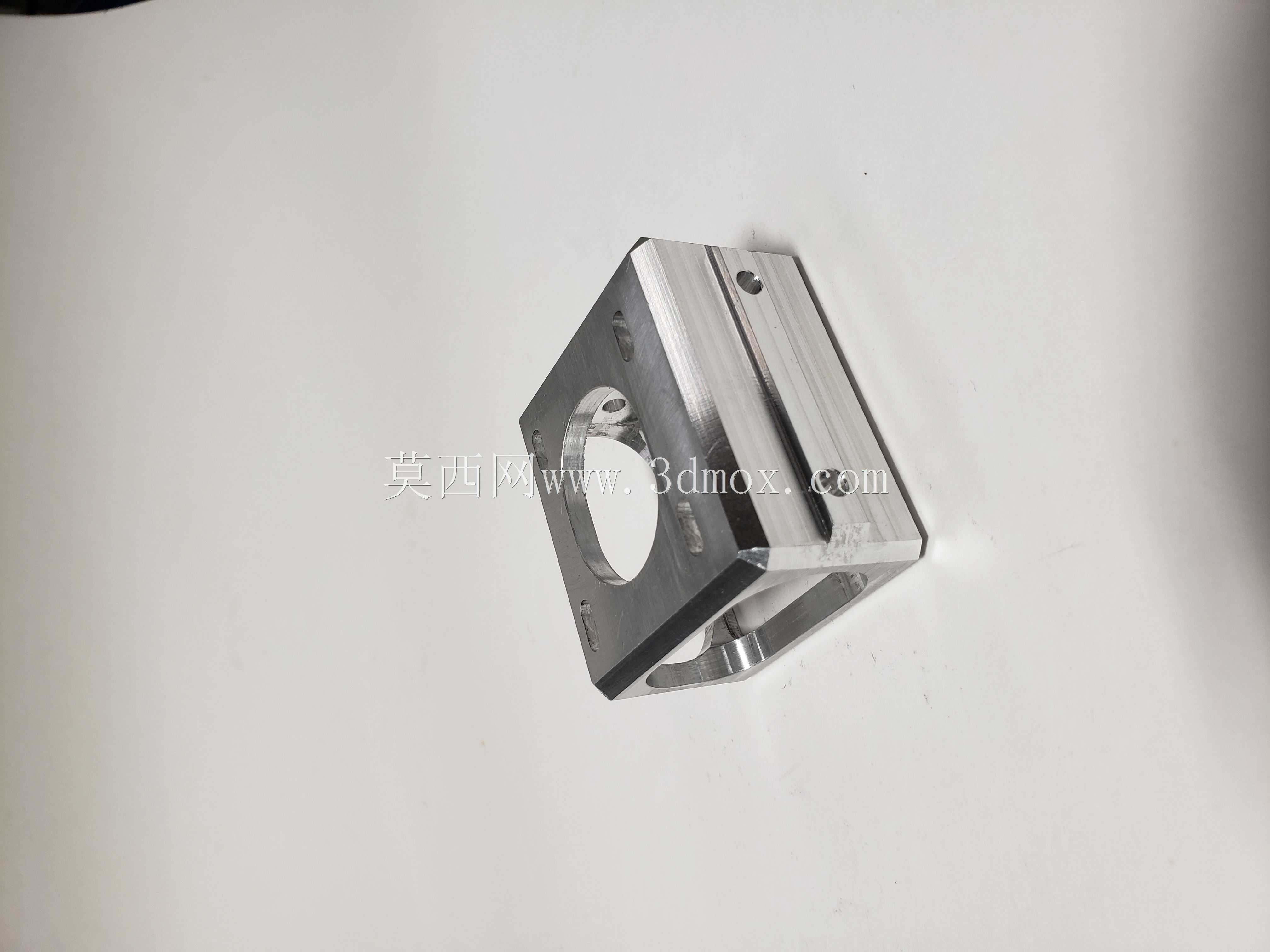

CoreXY结构3D打印机内置式电机安装固定支架

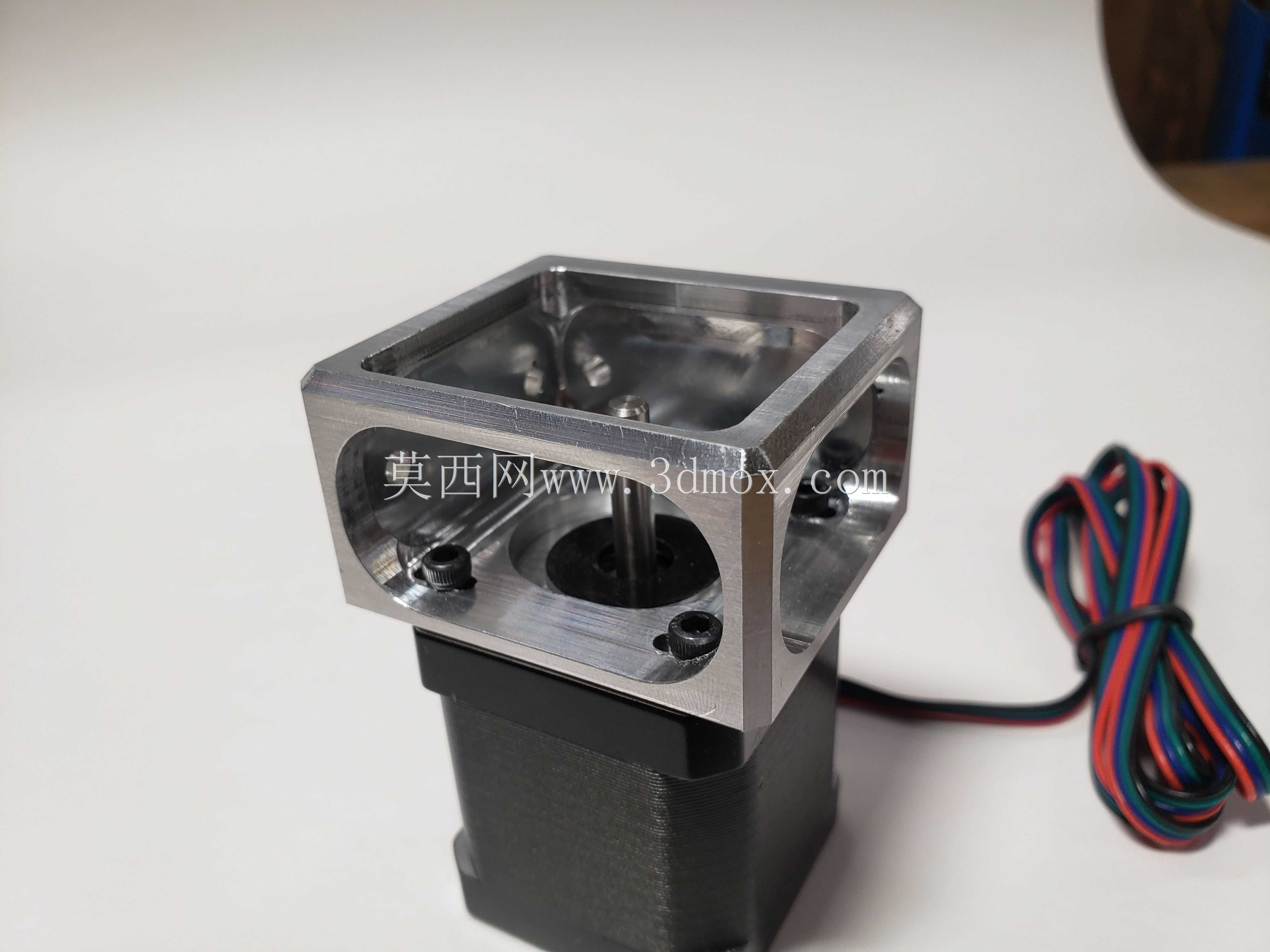

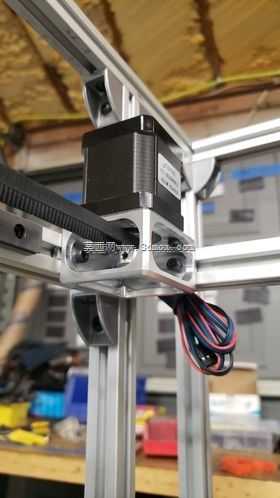

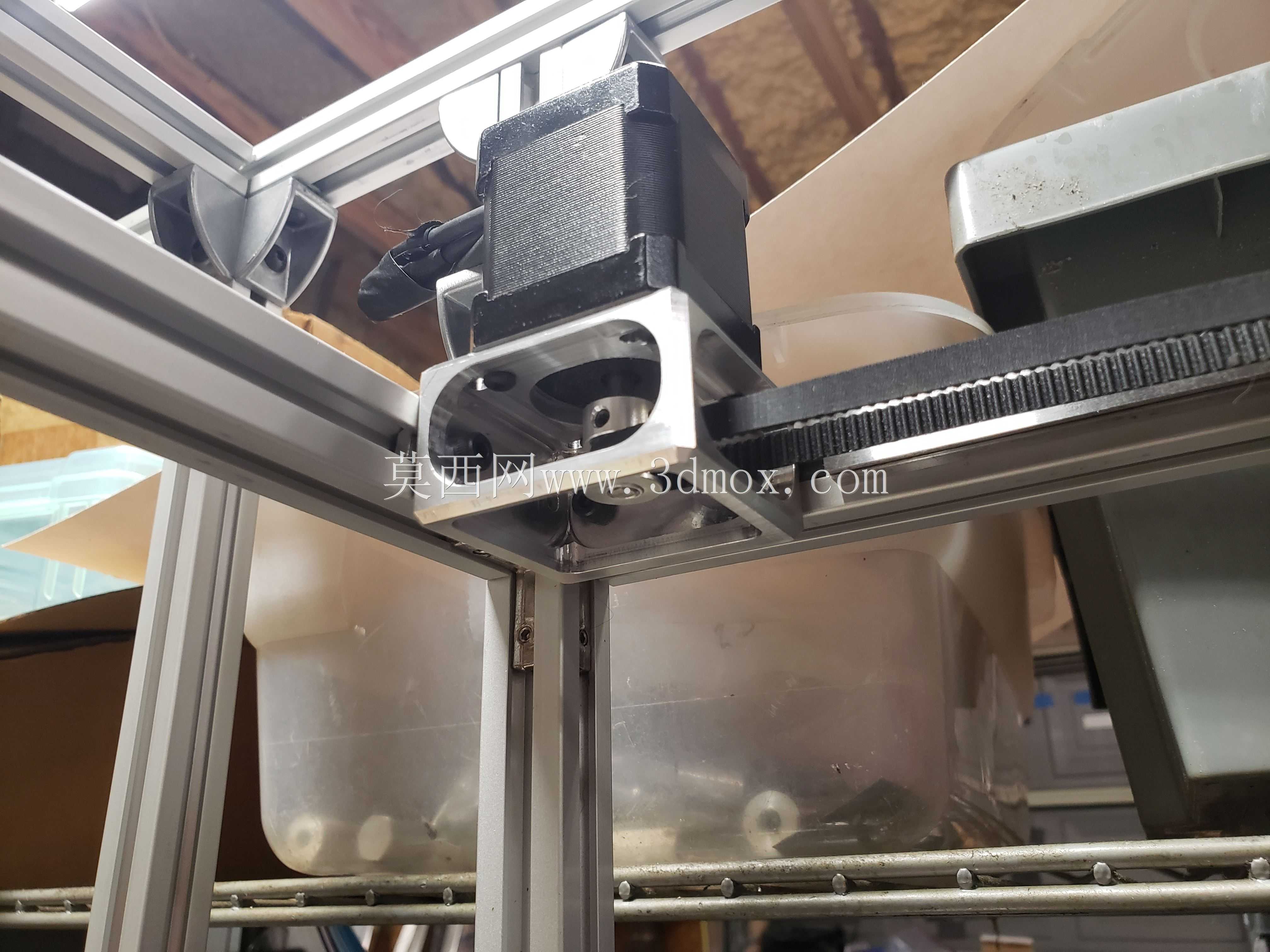

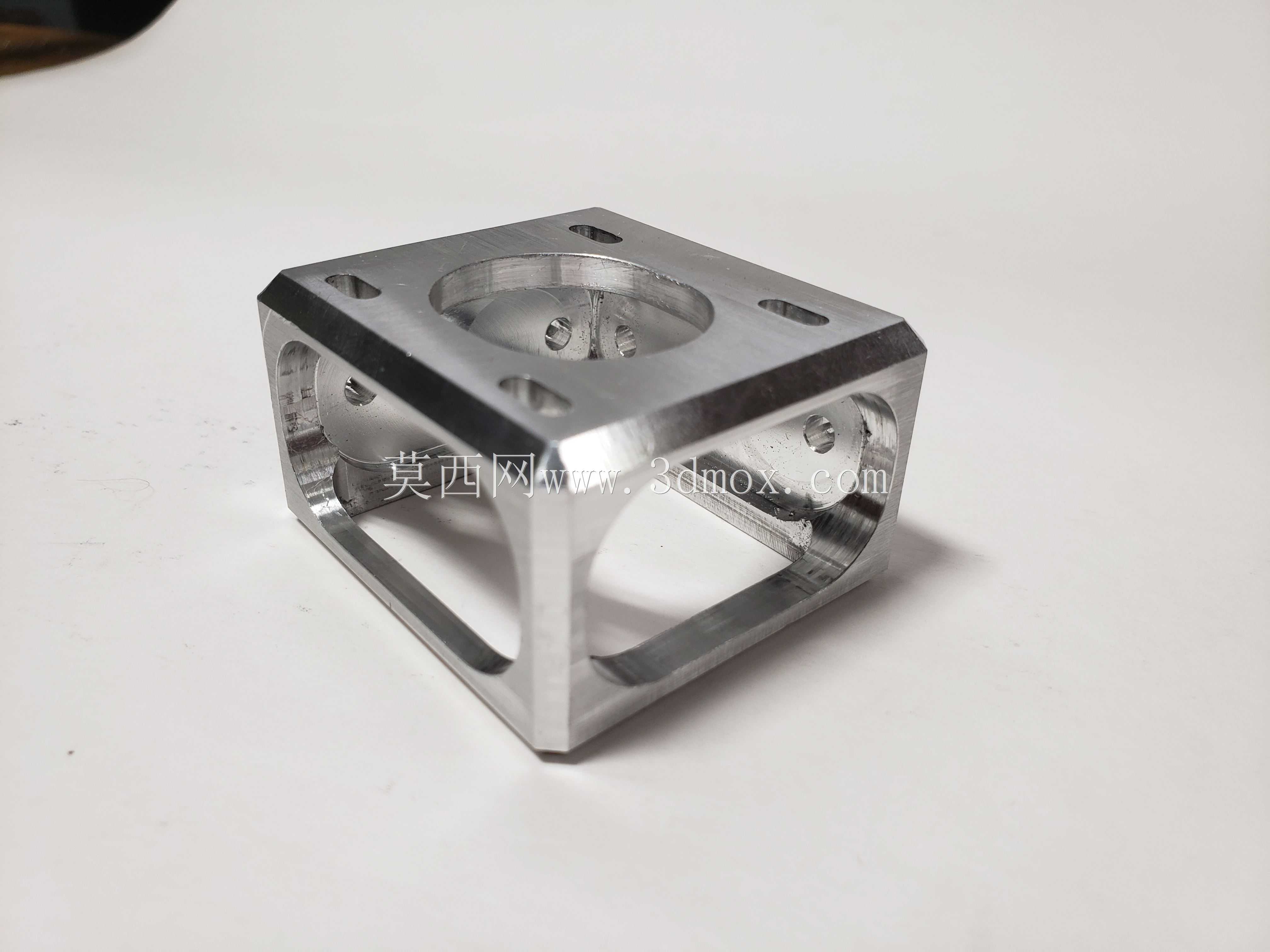

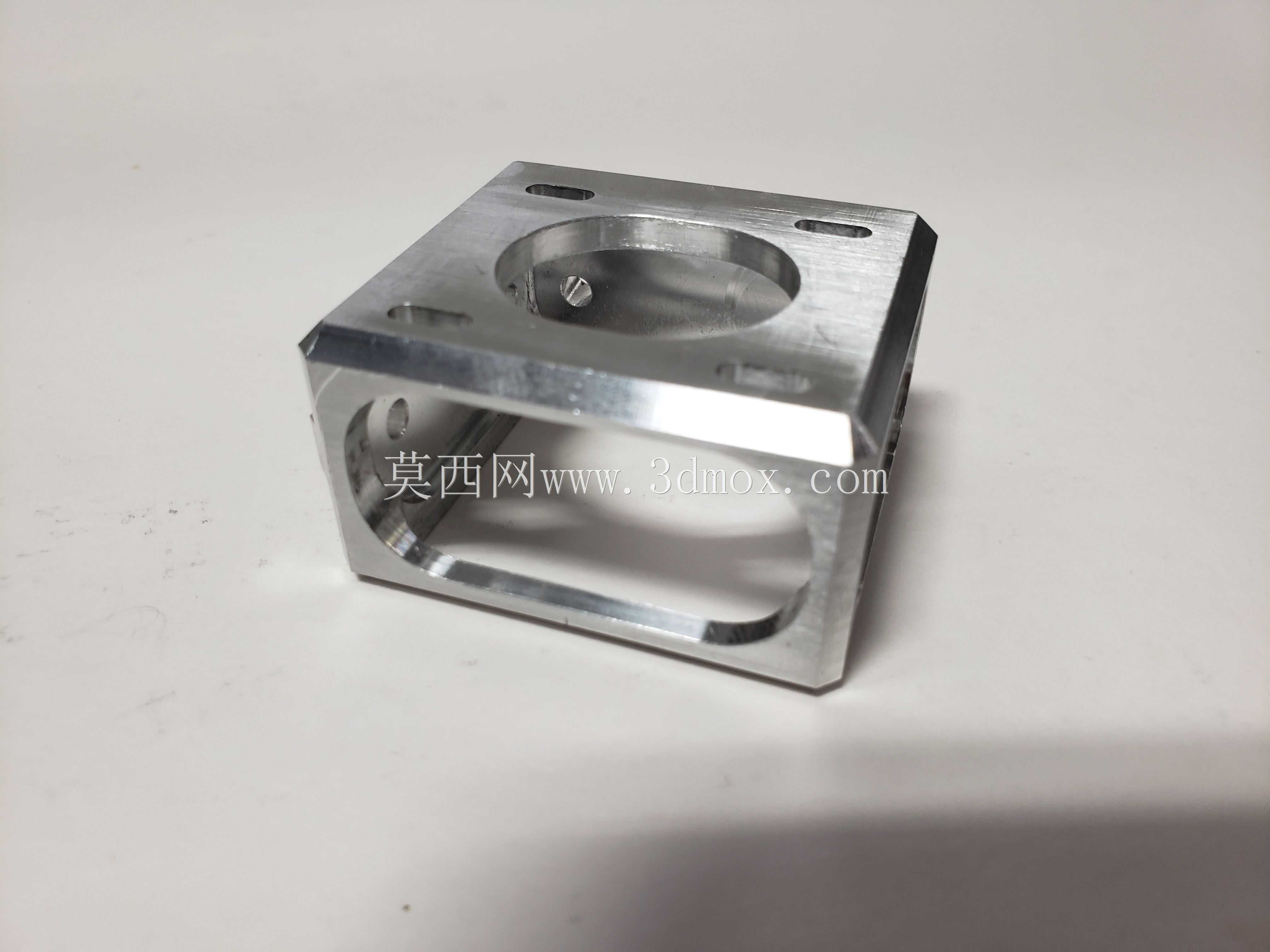

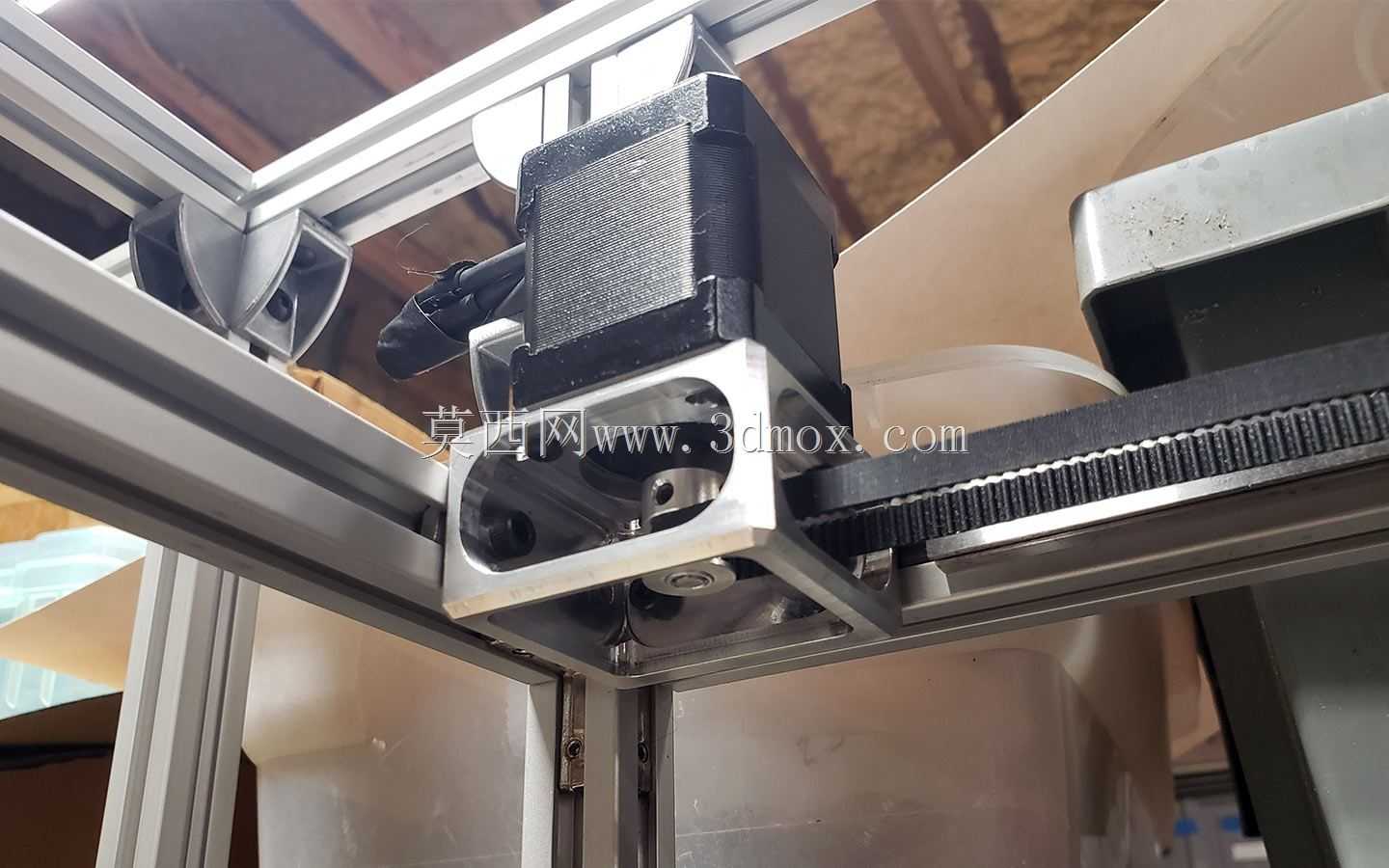

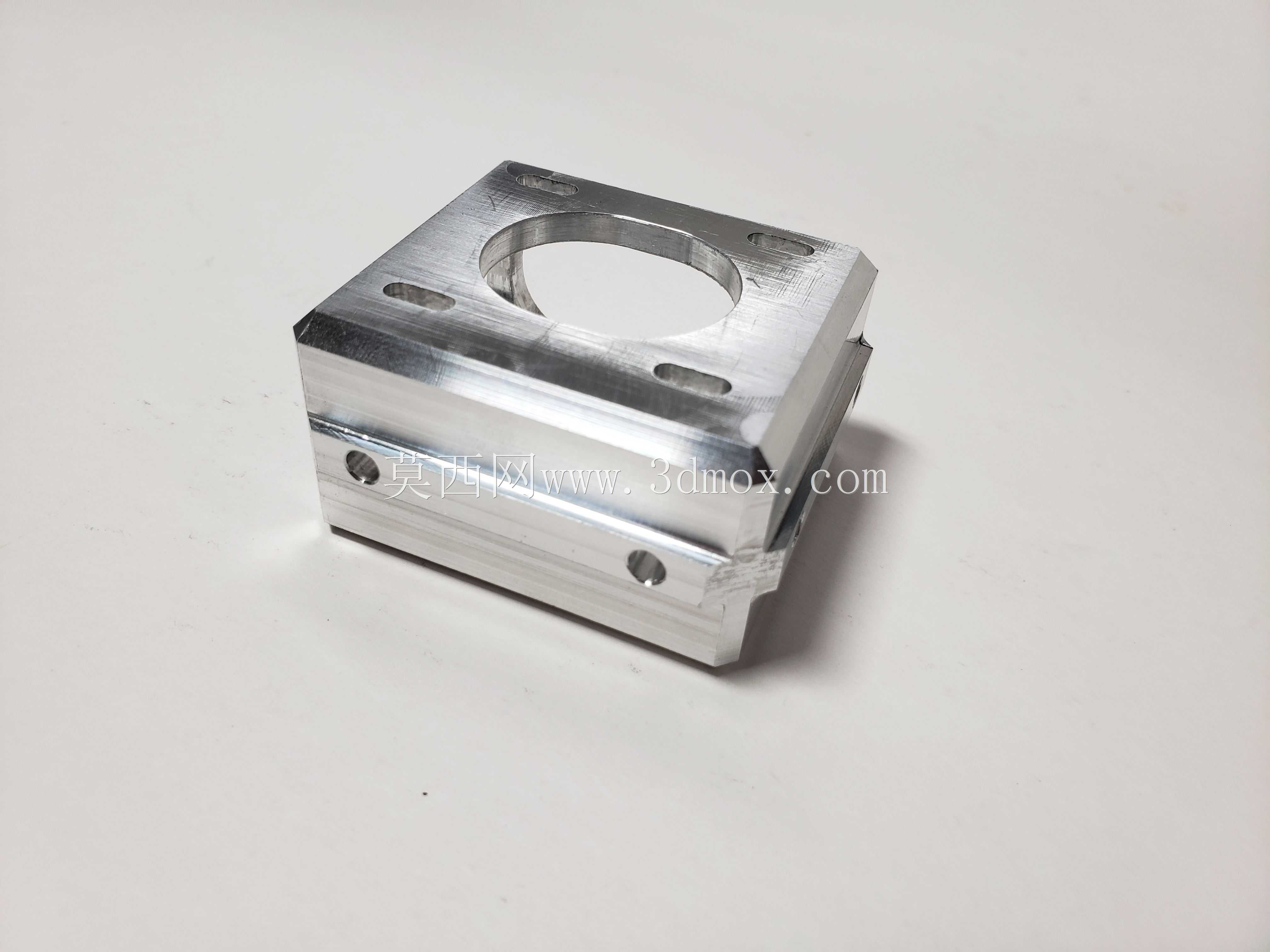

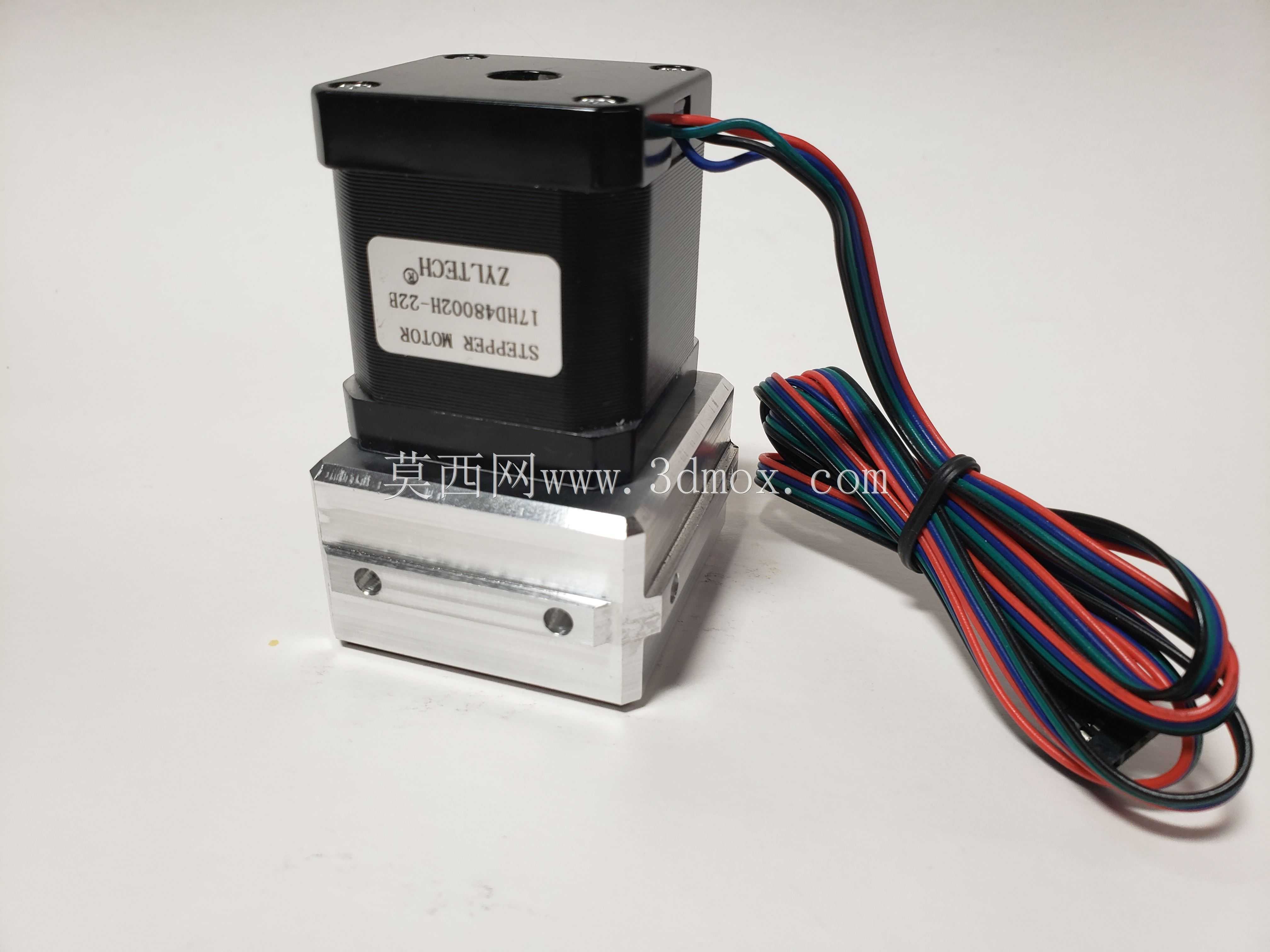

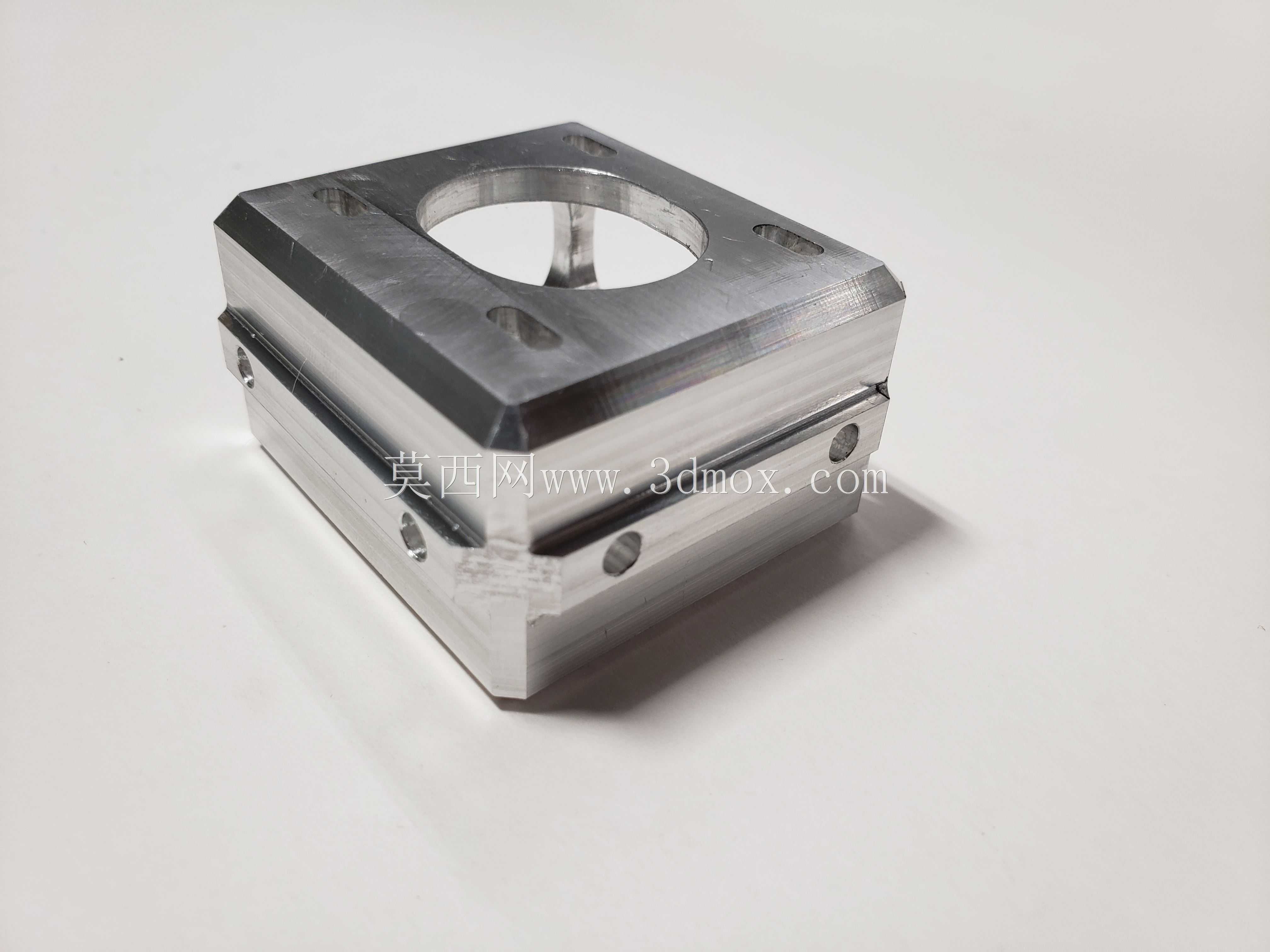

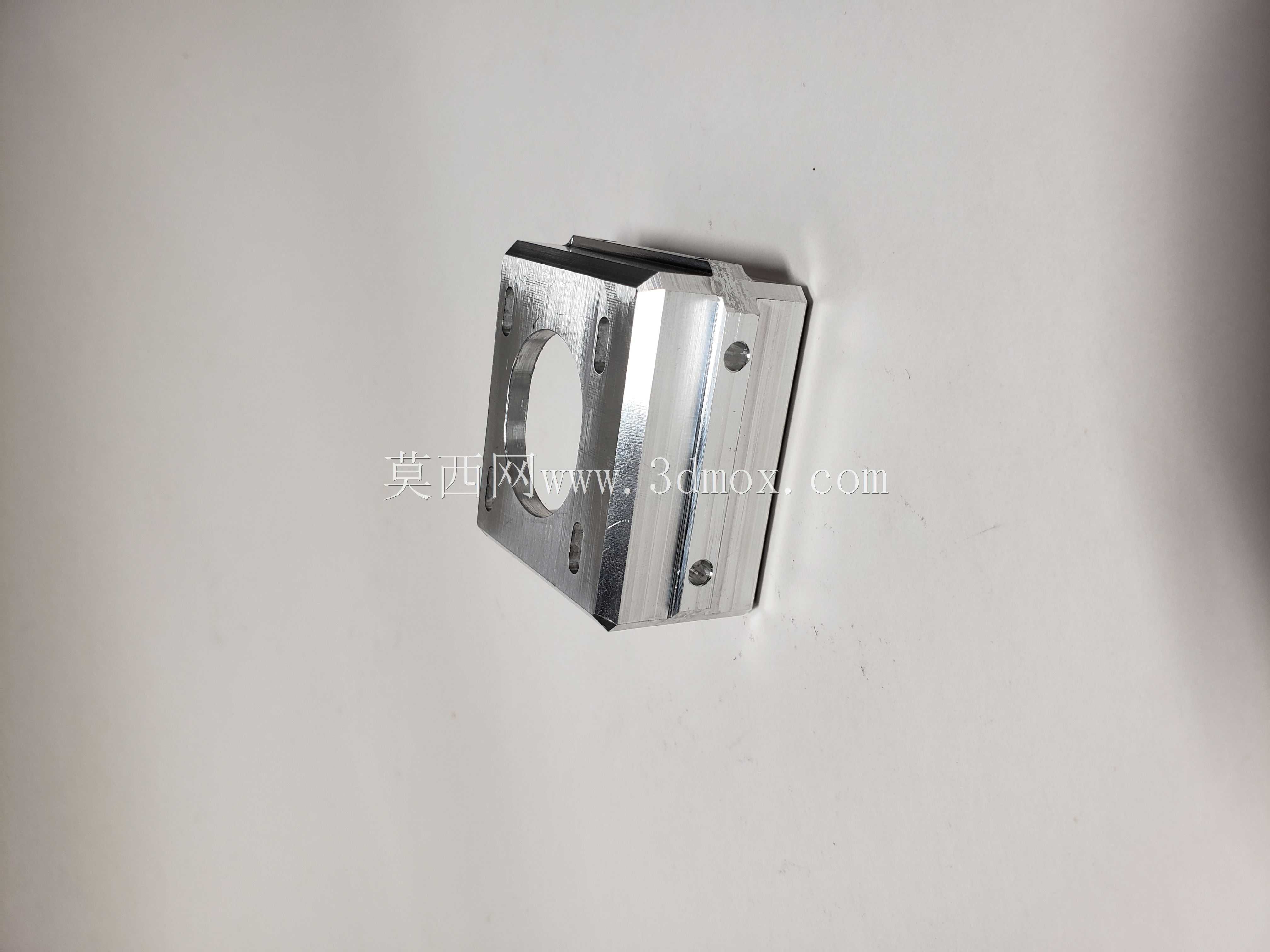

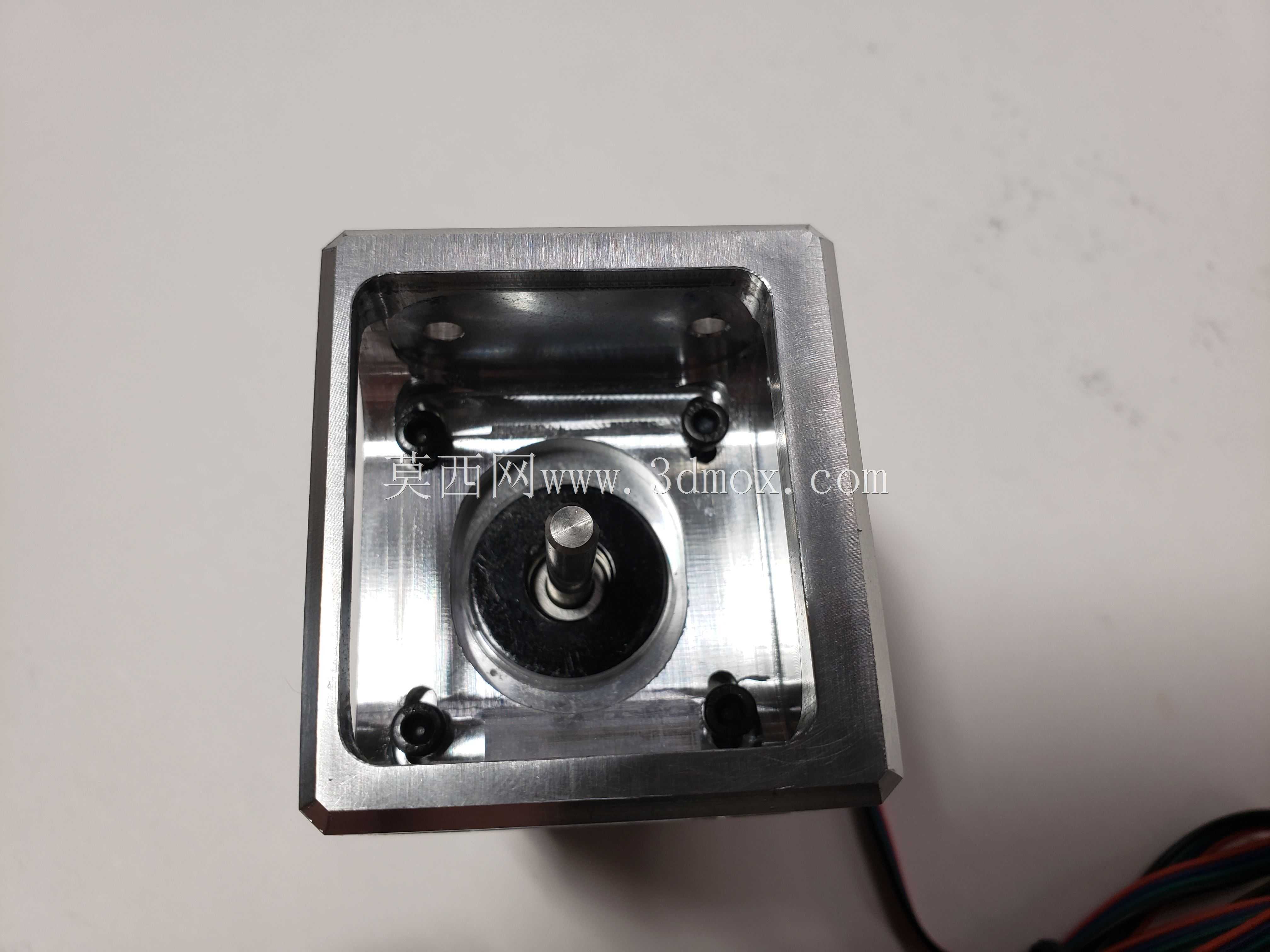

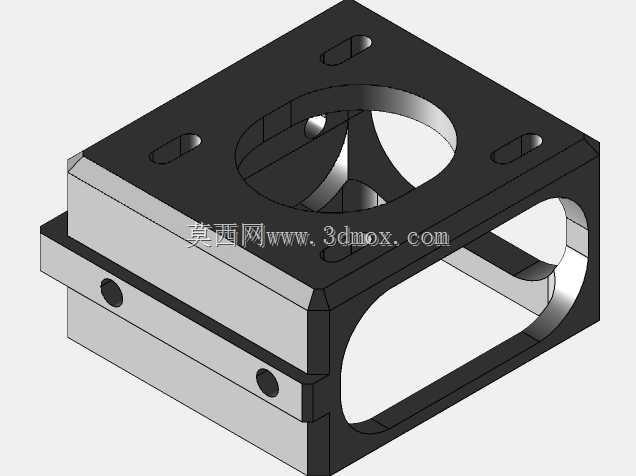

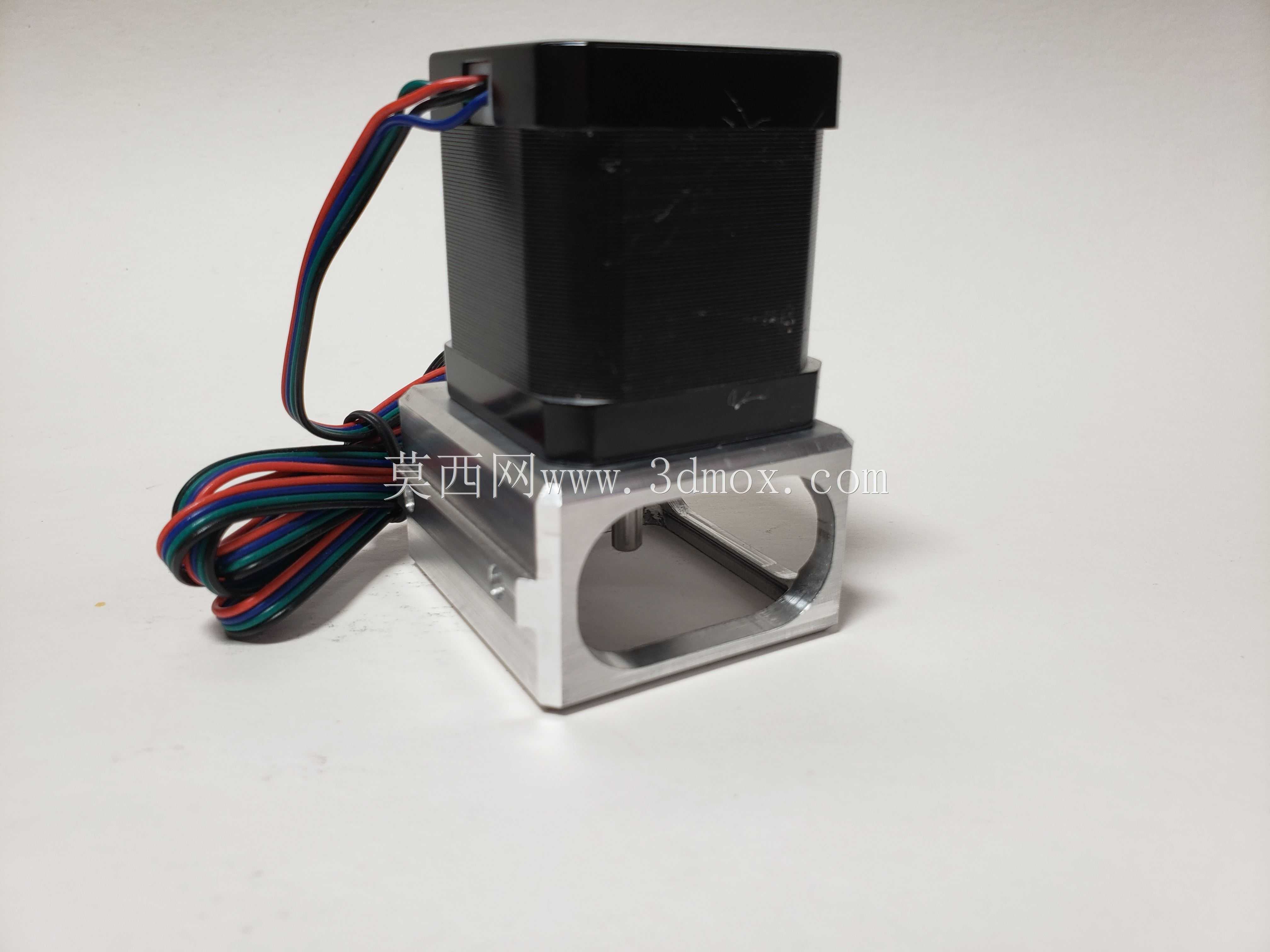

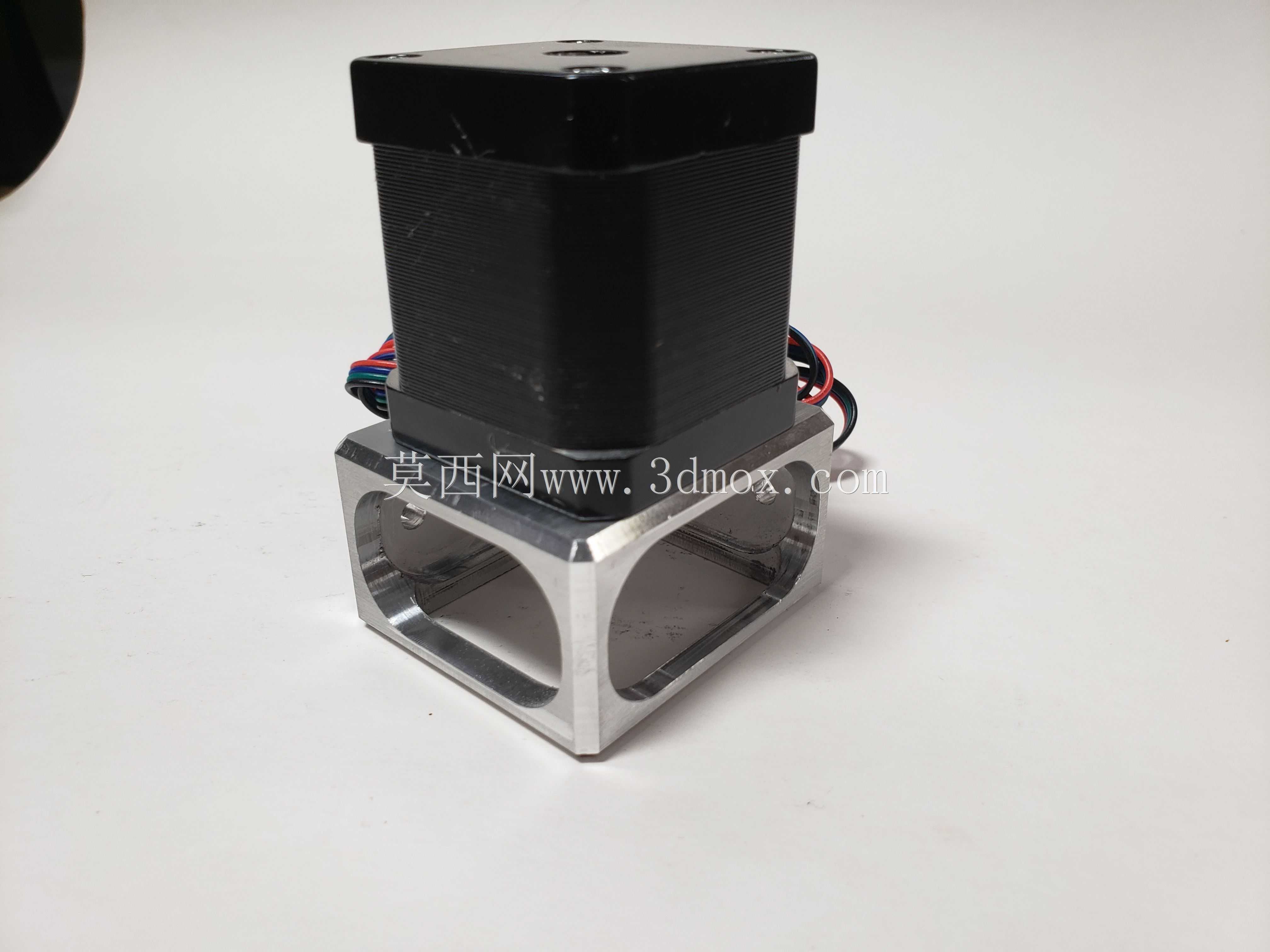

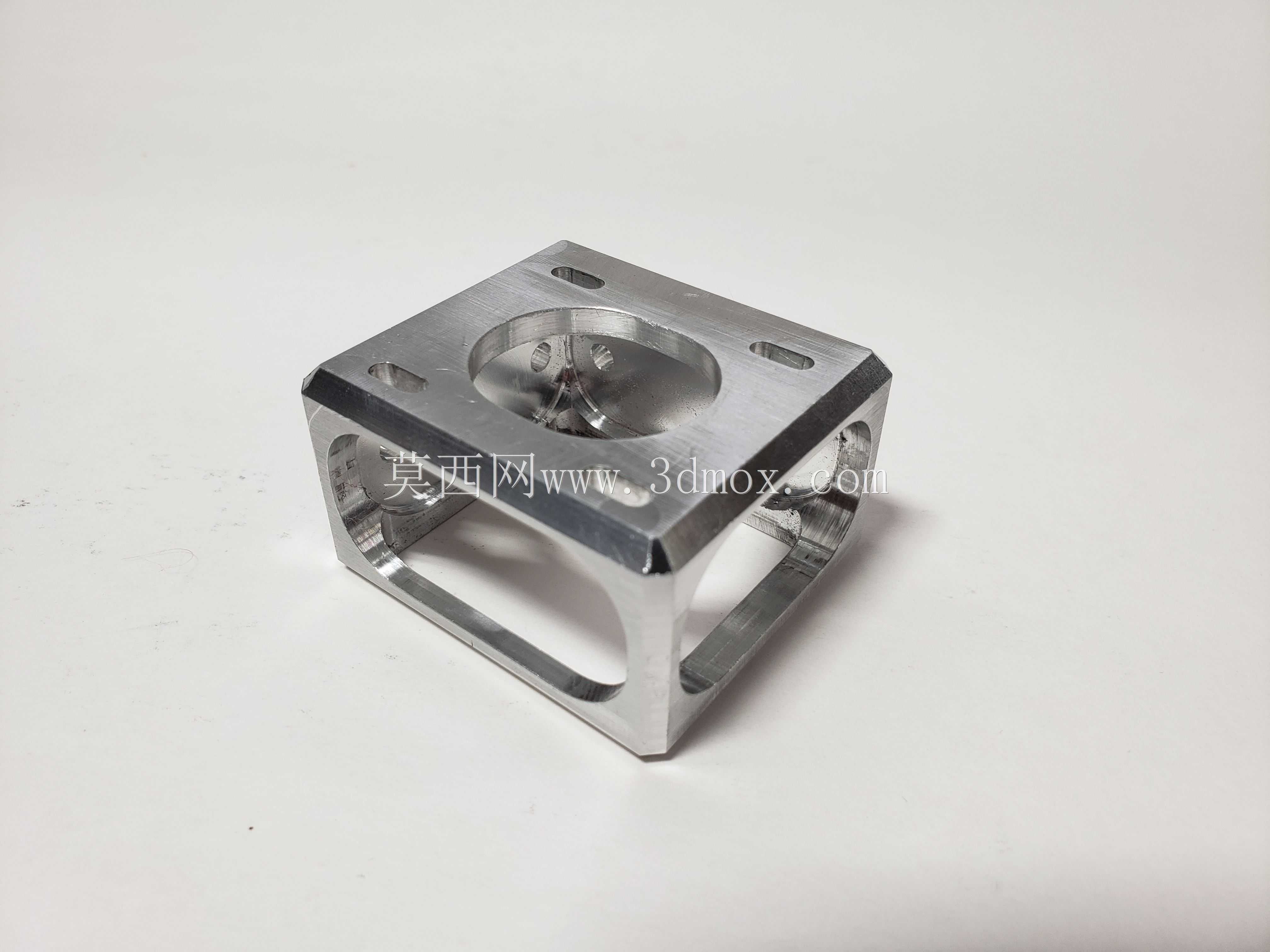

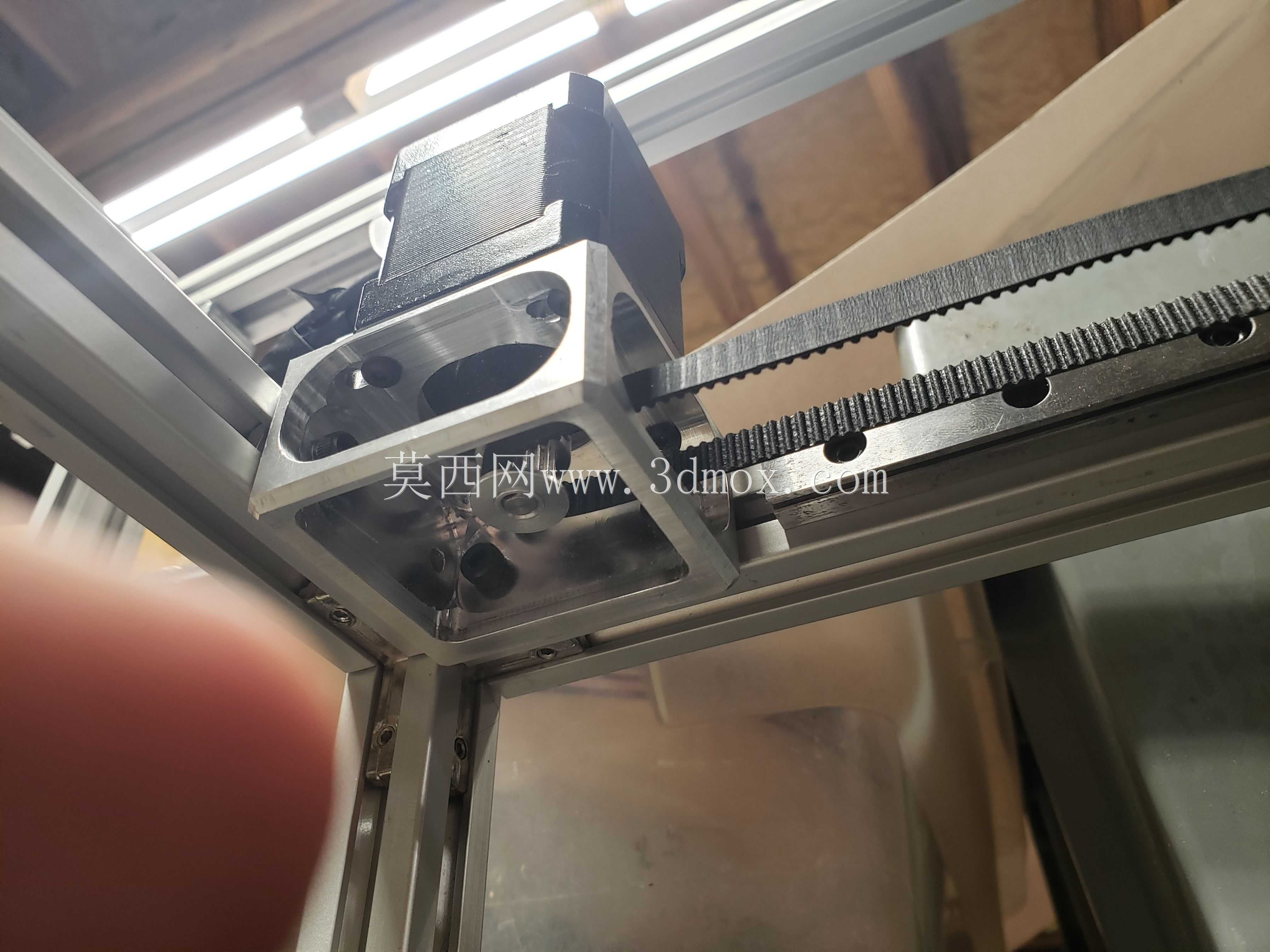

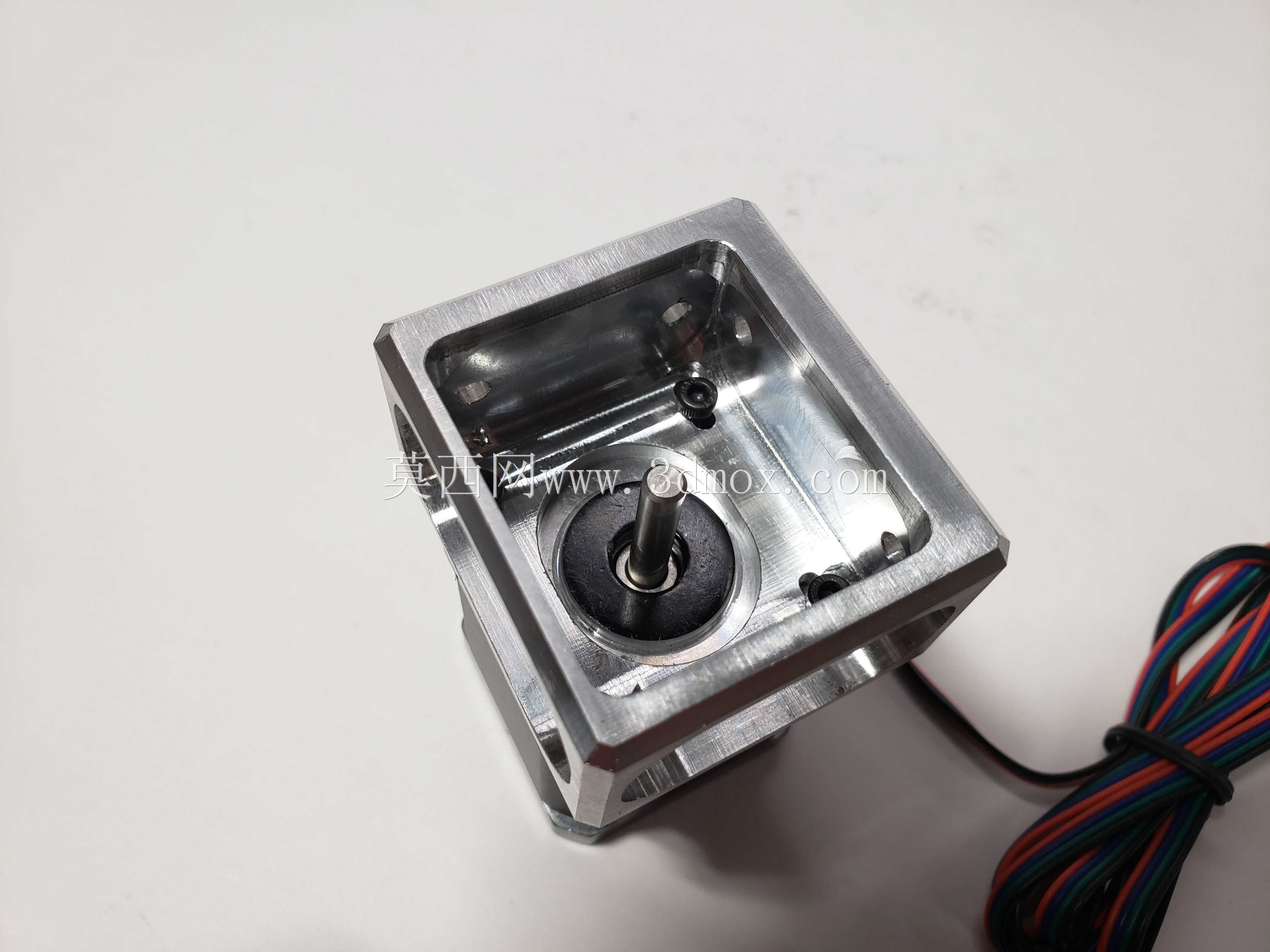

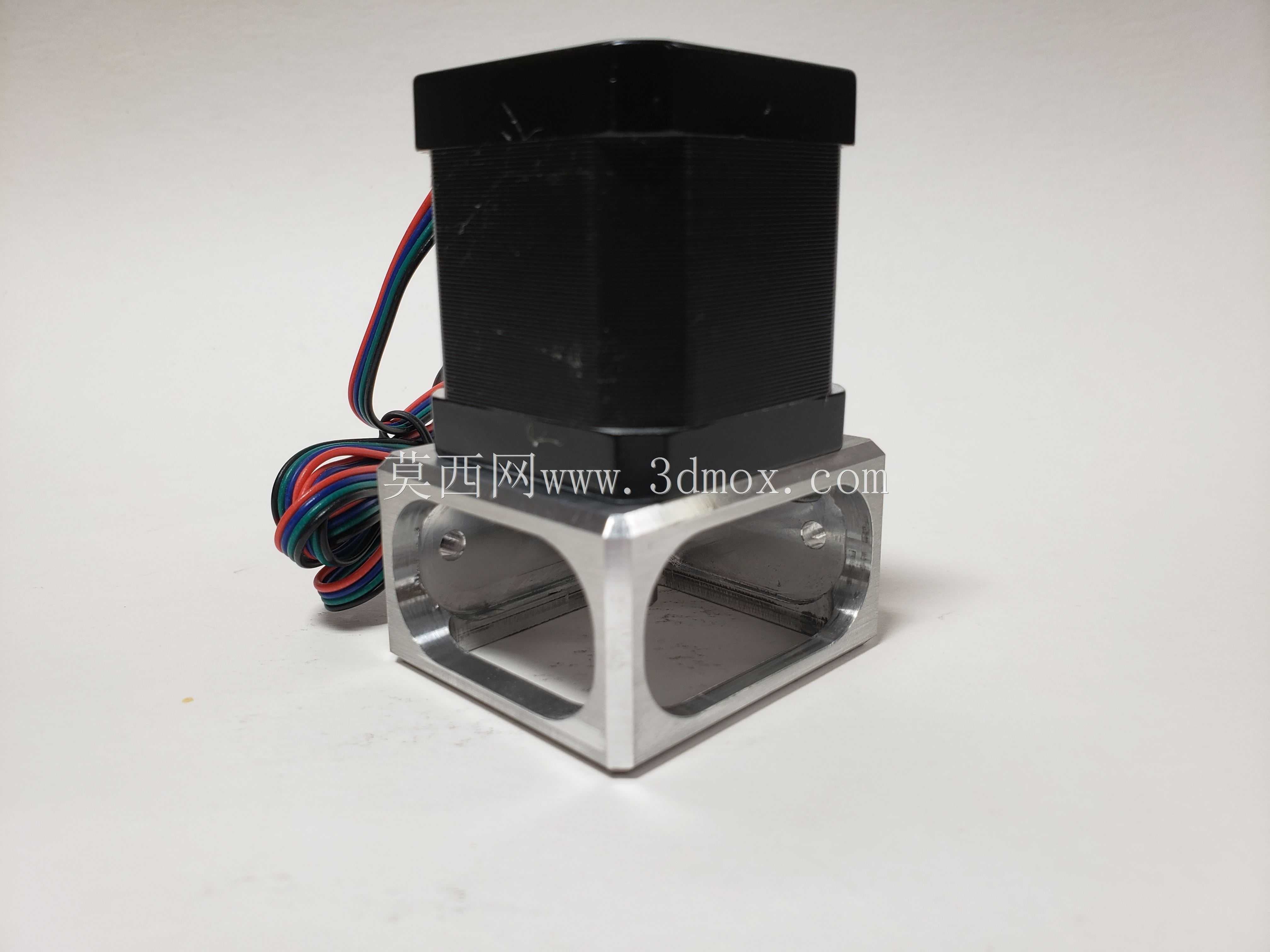

在桌面级FDM 3D打印设备的结构迭代过程中，CoreXY架构凭借高速运动下的低惯量优势，逐渐成为高精度桌面打印设备的主流选型方案，而电机安装支架作为连接驱动单元与铝型材机架的核心承载零件，直接决定了传动系统的运行稳定性与长期打印精度表现。这款电机安装支架专门针对采用2020规格铝型材搭建的模块化CoreXY结构设备设计，区别于传统角件外置安装的方案，采用机架内部嵌入的安装逻辑，彻底解决了原有外置电机板占用机架外部空间、削减座体安装间隙的痛点，能够在不改动原有铝型材框架裁切尺寸的前提下，完成驱动电机的紧凑化装配。从实际应用场景来看，这款支架适配市面上绝大多数42规格两相步进电机的安装孔位，安装时可直接嵌入铝型材框架的内角区域，支架本体预留的同步带惰轮安装位与电机输出轴保持精准的同轴度公差，能够保证同步带传动过程中不会出现偏磨、跳齿的问题，有效降低高速打印过程中的传动噪音与振动传递。设计过程中充分考虑了安装边界的适配性，支架整体采用贴合铝型材内角的L型承载结构，所有安装孔位均做了沉头处理，装配后紧固件不会突出支架表面，避免与运动中的同步带、打印滑车产生运动干涉；支架与铝型材贴合的接触面做了平整化处理，能够保证装配后电机输出轴与铝型材导轨保持严格的垂直关系，避免因安装倾斜导致的同步带两侧张紧力不一致，进而影响打印件的表面成型质量。在功能特性层面，这款支架集成了电机固定、惰轮承载、张紧调节预留位三个核心功能，无需额外加装其他辅助连接零件，即可完成X/Y轴驱动端的完整装配，相比传统多零件拼接的安装方案，减少了装配累积误差，同时提升了驱动端的整体结构刚性，在设备长时间高速往复运动的工况下，不会出现支架松动、电机移位的问题，能够长期保持传动系统的精度稳定性。支架的外形尺寸完全匹配2020铝型材的内角安装空间，不会超出铝型材的截面边界，既可以用于全新CoreXY设备的搭建，也可以用于老旧外置电机结构设备的升级改造，替换原有角件式安装结构后，能够释放机架外侧的安装空间，方便用户拓展外壳、料架、自动调平传感器等附加功能组件，同时内置式的安装结构也让设备整体外观更加整洁，走线布局可以沿着铝型材槽体内置，避免线缆外露影响设备运行。
