铝型材框架结构桌面级FDM熔融沉积成型设备

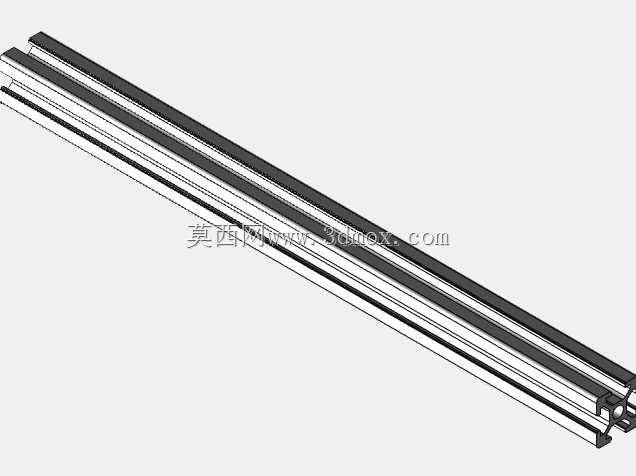

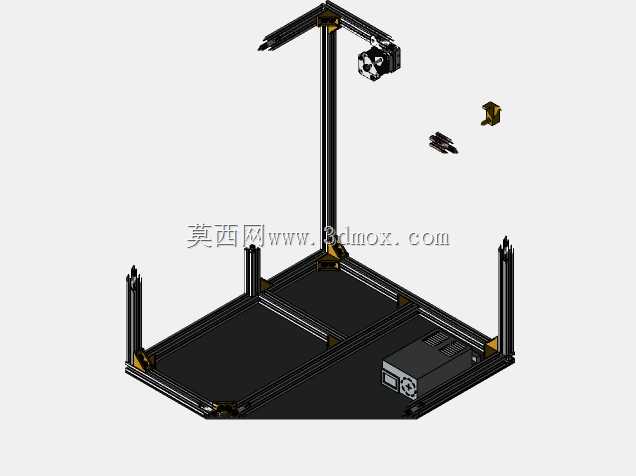

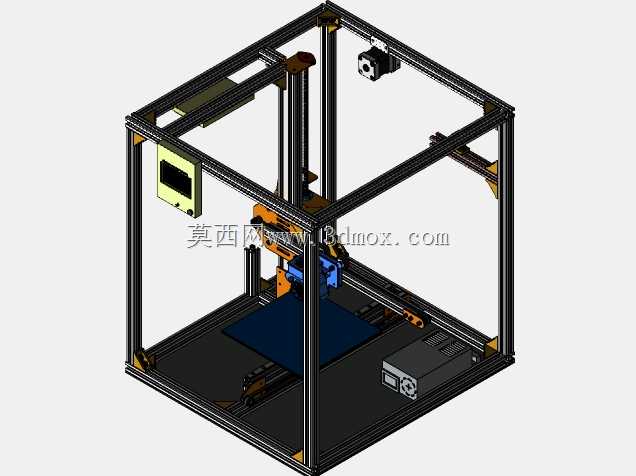

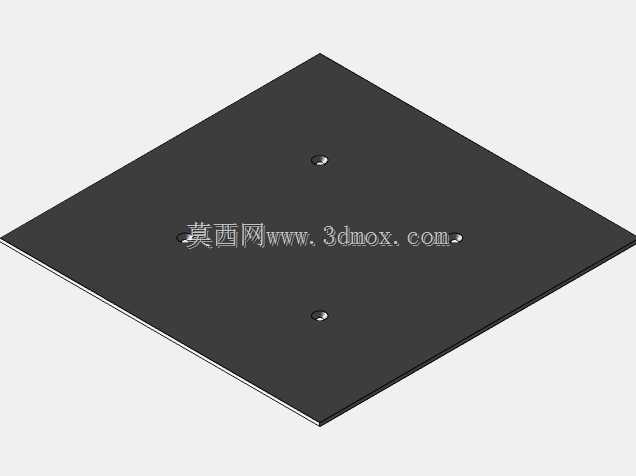

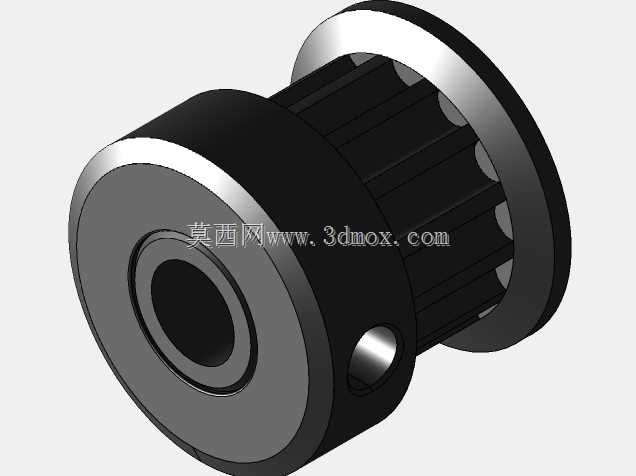

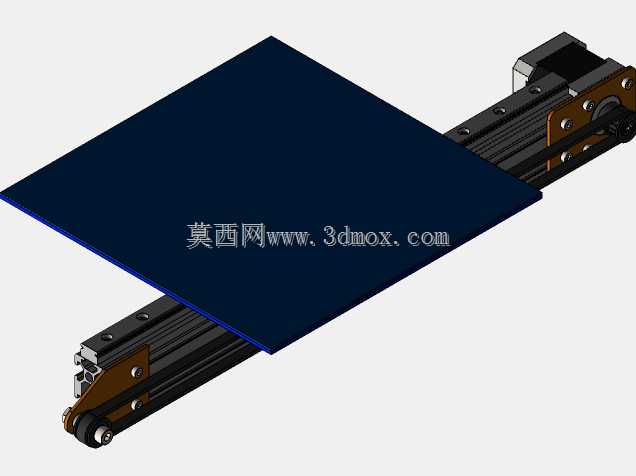

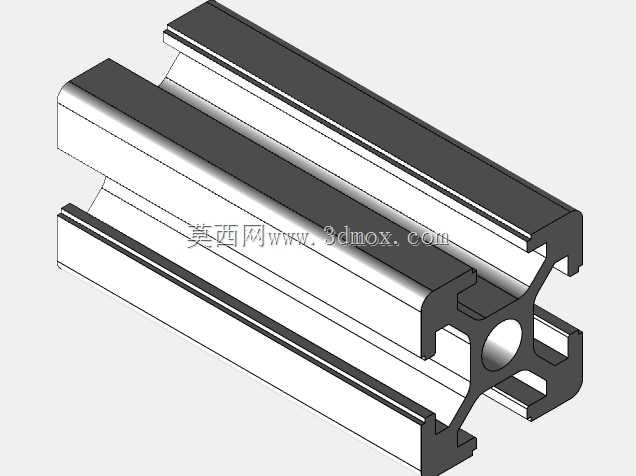

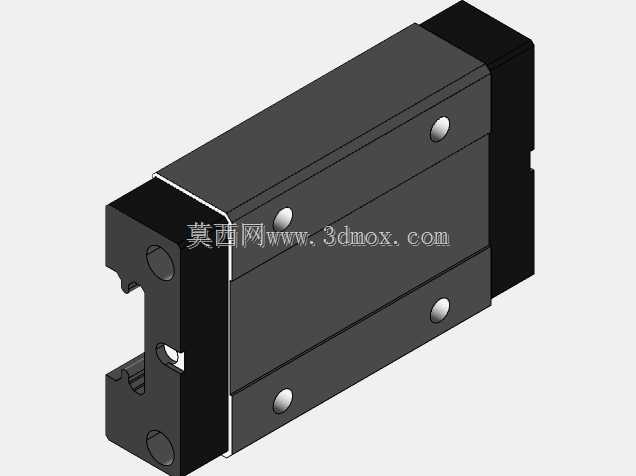

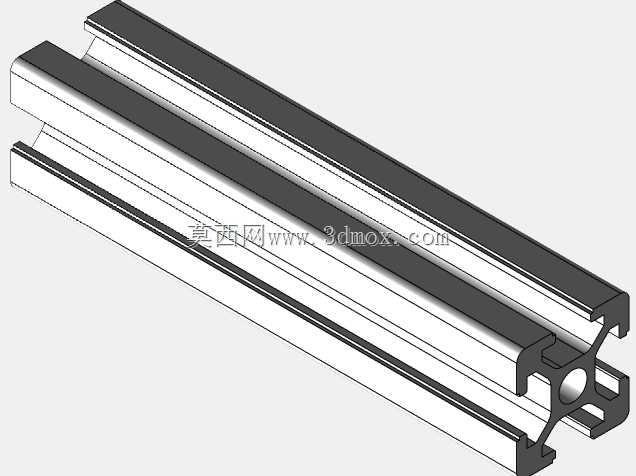

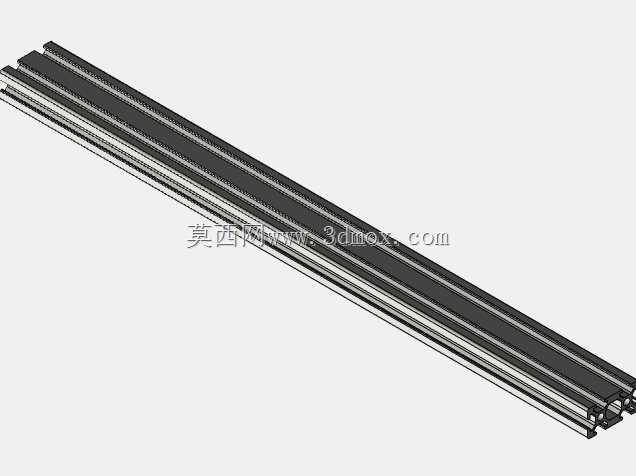

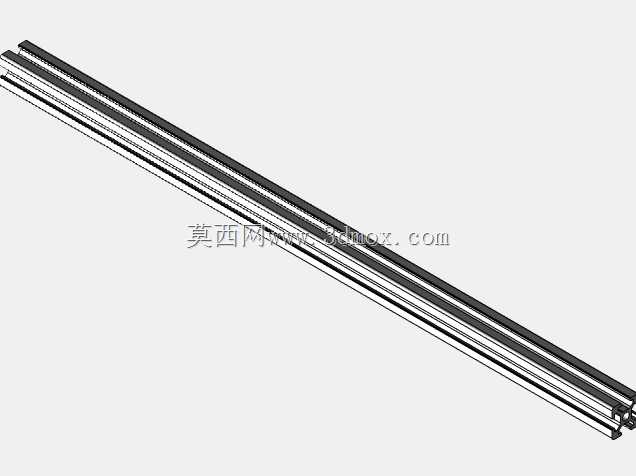

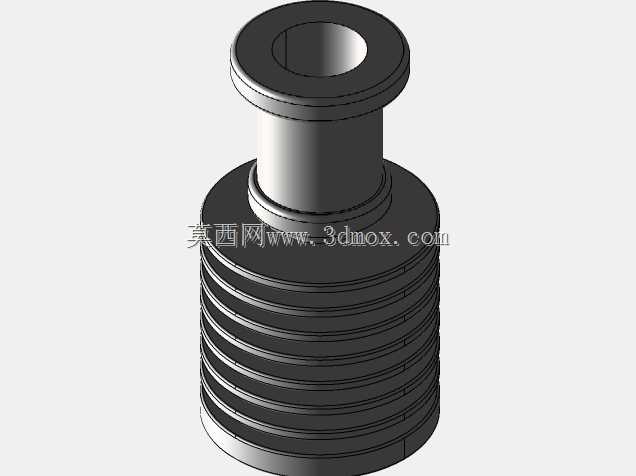

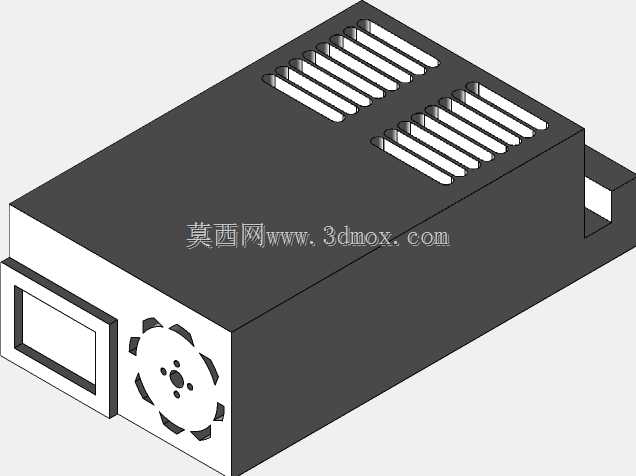

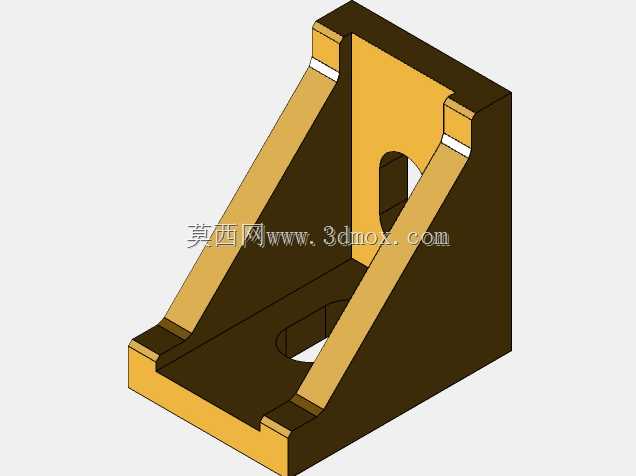

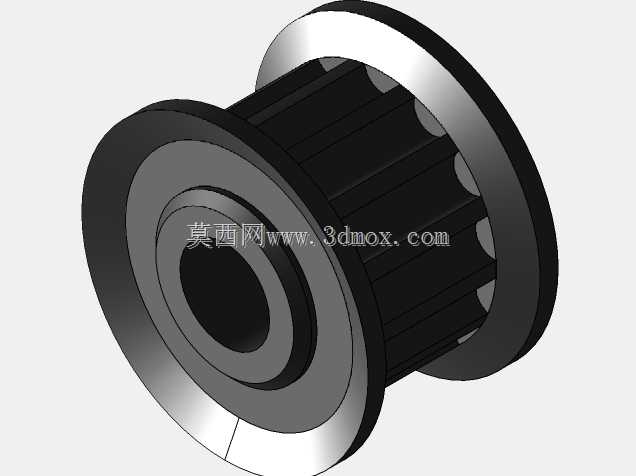

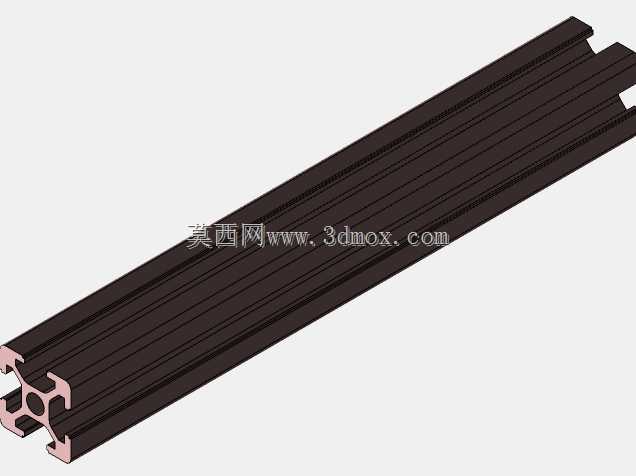

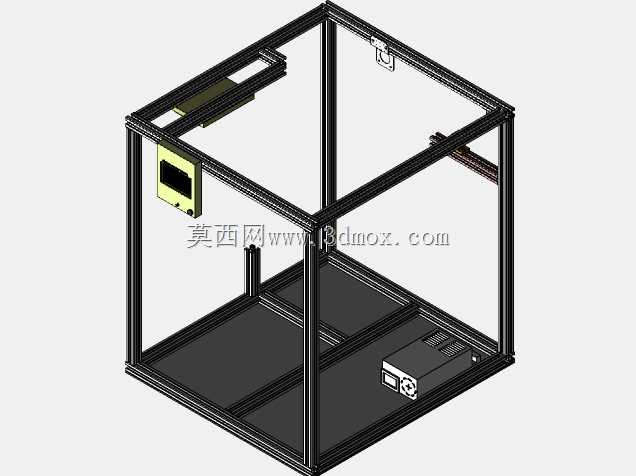

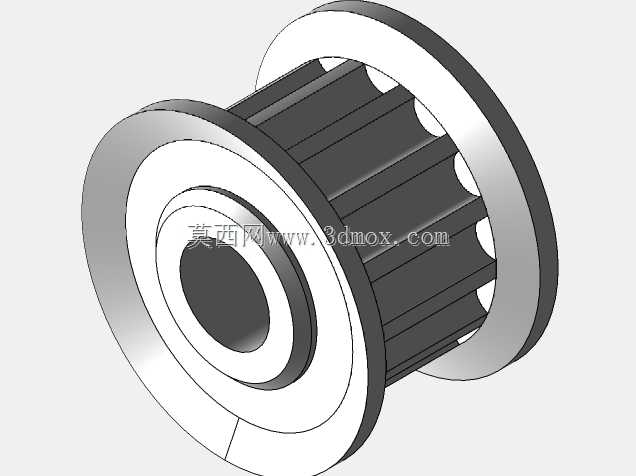

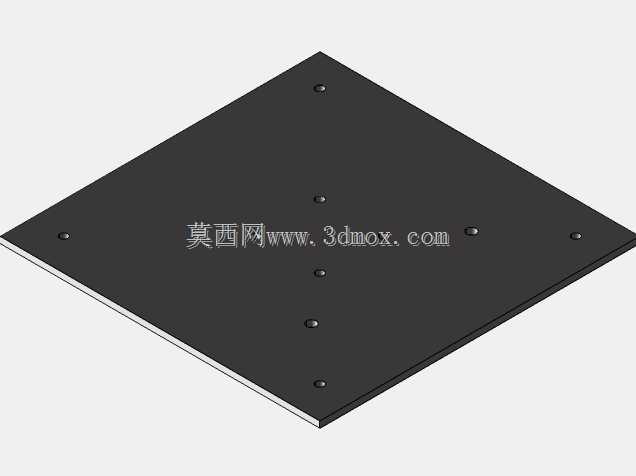

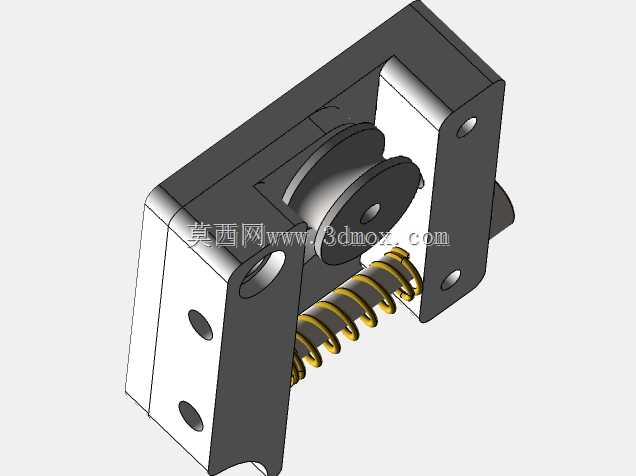

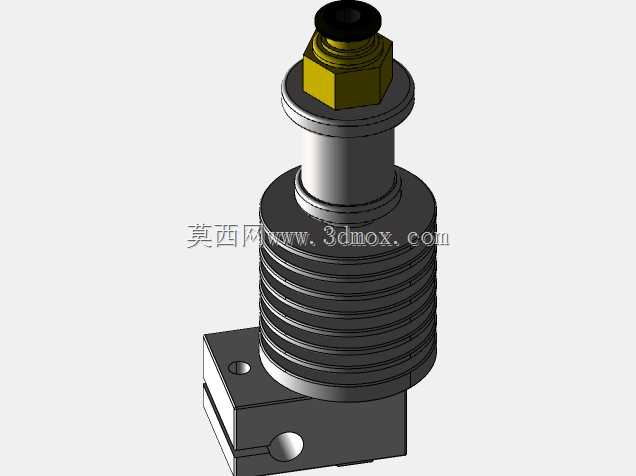

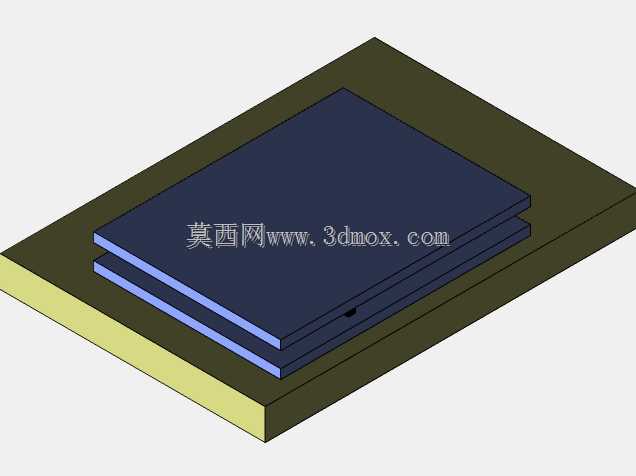

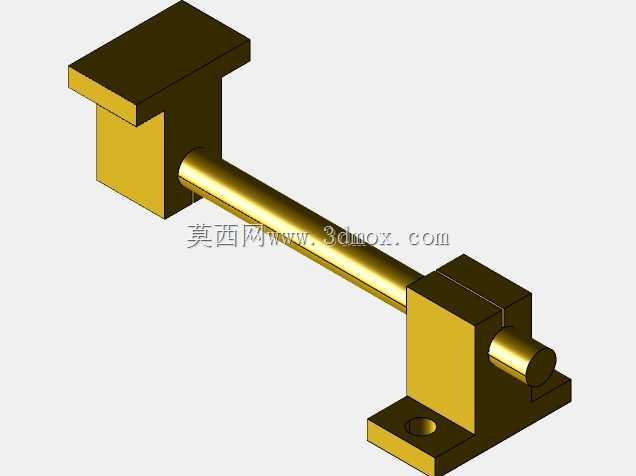

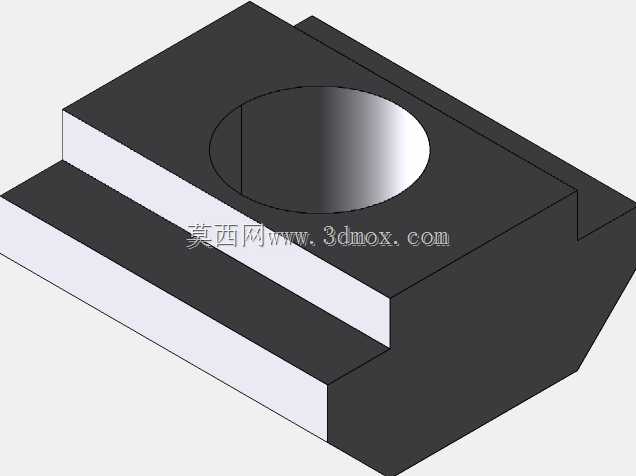

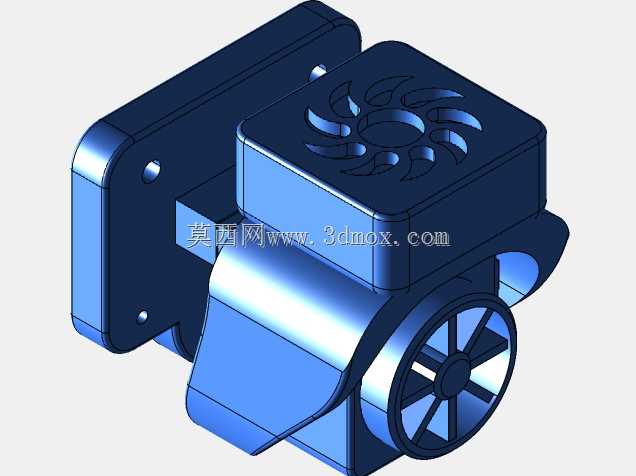

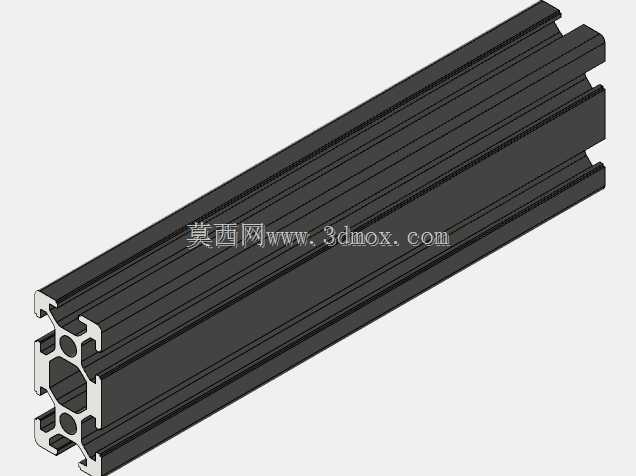

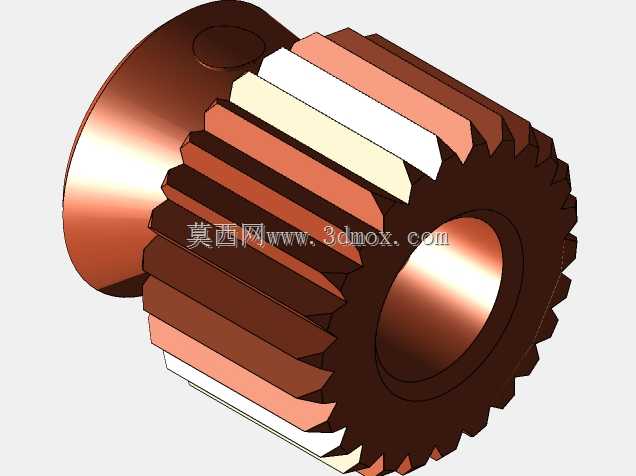

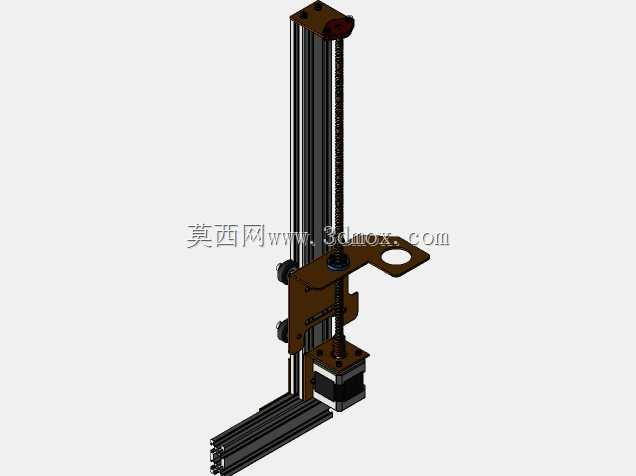

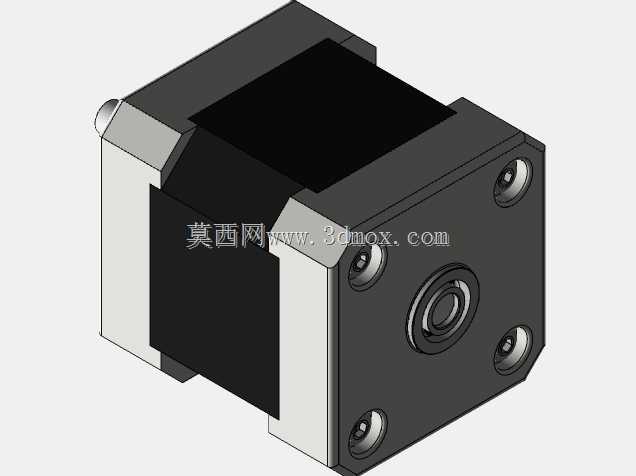

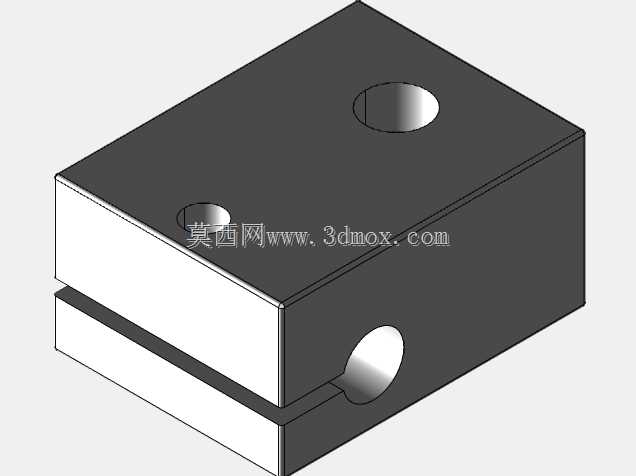

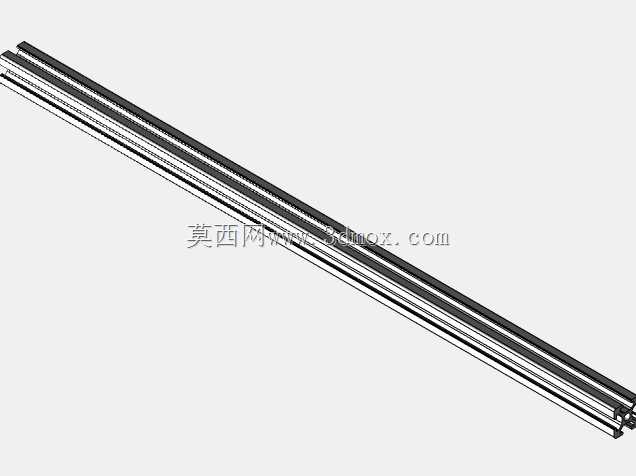

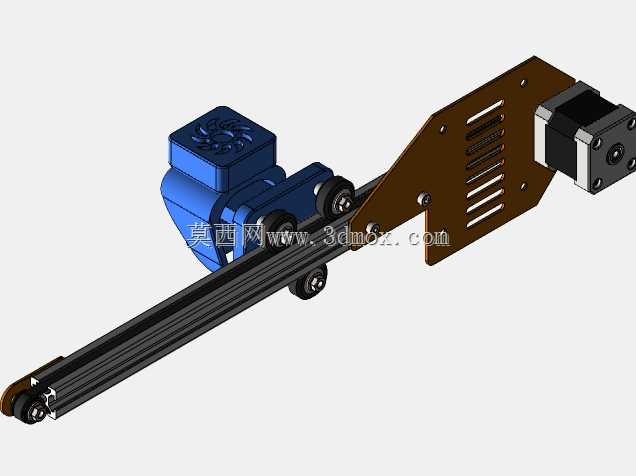

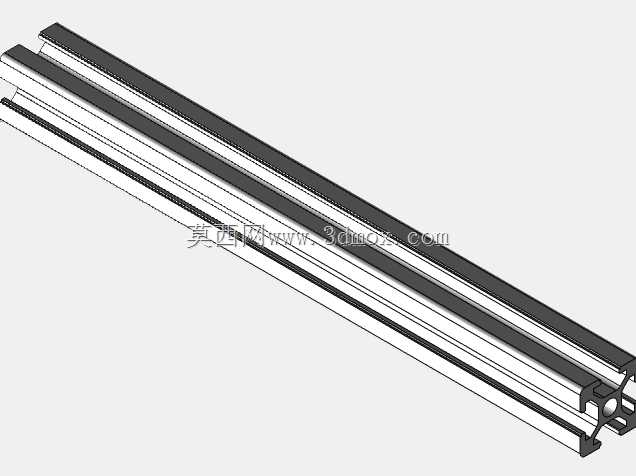

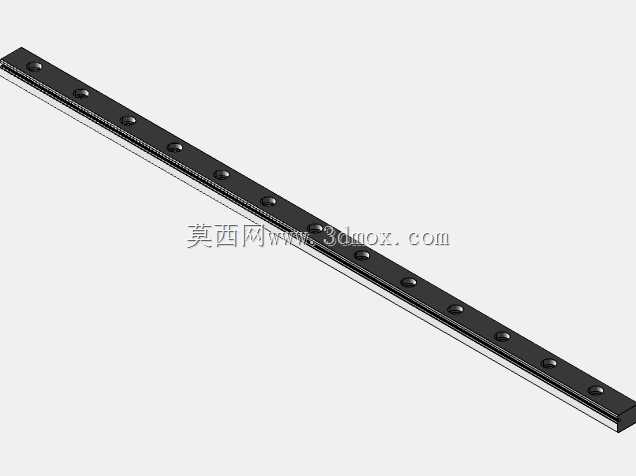

这款桌面级熔融沉积成型设备，主要面向个人创客、小型工作室、中小学科创教育以及产品原型打样场景使用，能够将热塑性线材逐层熔融堆叠，完成从数字三维模型到实体样件的快速转化，无需开模即可快速验证设计结构、制作功能样件、创意手办以及工装夹具，大幅缩短小批量定制件的制作周期，降低前期研发打样的成本投入。设备整体采用标准工业铝型材搭建框架结构，铝型材自带的T型槽道无需额外焊接加工，即可快速完成各组件的定位安装，同时具备足够的结构刚性，能够抵消运动部件高速移动时产生的振动，保证长时间打印过程中的成型精度，框架的开放式设计也方便用户日常维护、更换易损配件，以及后续根据使用需求拓展加装 enclosure 保温罩、空气过滤模块、自动调平组件等升级配件。运动结构上采用经典的笛卡尔坐标运动方案，X轴负责打印挤出头的横向移动，Y轴负责成型平台的纵向进给，Z轴通过双立柱同步带传动带动挤出组件完成垂直方向的层厚进给，三轴运动均搭配高精度线性导轨与防滑同步带传动，配合细分驱动的步进电机，能够实现0.1mm级别的层厚控制，保证成型件表面光滑度与尺寸精度。挤出端采用近端齿轮送料结构，能够稳定输送PLA、ABS、PETG等常见热塑性打印线材，配合带散热风道的加热喷嘴，可实现稳定的熔融出料，避免堵头、出料不均等常见问题；底部成型平台采用可调平的平板结构，配合表面贴附的防翘边贴膜，能够让首层线材牢固附着，减少打印过程中翘边、脱落的故障概率。设备底部预留了电源与主控板的安装位，将电气控制部分集中布置在框架底部区域，既降低了设备整体重心提升放置稳定性，也方便走线整理，避免线缆干涉运动部件的运行。整体安装边界适配常规桌面摆放需求，占用空间小，无需专用场地即可部署使用，能够满足日常小尺寸零件的快速成型需求，兼顾了结构稳定性、维护便捷性与拓展灵活性，适合入门级用户与进阶创客日常使用。
