手动驱动框件移送连杆运输机构

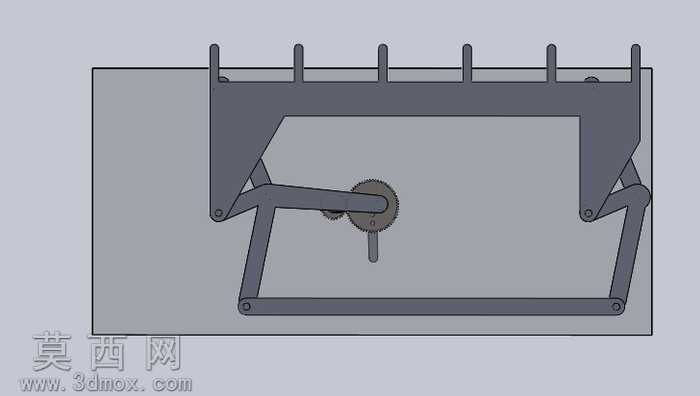

该模型为手动操作的框类工件移送运输机构，采用SolidWorks进行全参数化三维建模，整体装配遵循实际机械装配逻辑完成配合约束，所有运动副均添加了符合机械原理的自由度限制，可实现完整的机构运动仿真验证。建模过程中首先完成核心传动部件的参数绘制，手动操作端的齿轮副采用标准渐开线齿形绘制，保证齿廓啮合的精度，摇臂与齿轮的连接采用同轴心配合锁定，确保手动输入的旋转扭矩可稳定传递至连杆组件。主体承载框架采用薄壁钣金特征建模，顶部设置六根等距排布的挡料柱，用于放置待移送的框类工件，挡料柱与承载板采用凸台拉伸特征一体成型，避免装配间隙带来的结构松动。两侧的连杆传动组采用对称式设计，每侧由三根铰接连杆组成平行四边形运动结构，铰接处均添加了同轴心配合与间隙限位，模拟实际销轴连接的运动状态，保证承载板在升降移送过程中始终保持水平姿态，不会出现框件滑落的问题。材质配置上，整体承载结构与连杆部件均赋予普通碳素结构钢材质，设置了符合冷轧钢板的哑光金属质感，表面粗糙度参数设置为Ra6.3，齿轮部件赋予调质45号钢材质，表面添加了轻微的磨削纹理以区分传动件与结构件，铰接销轴部分添加了镀铬亮面材质，突出运动副的位置。渲染阶段采用正交视图展示机构内部结构，背景采用浅灰色哑光平面避免干扰主体展示，光照采用均匀的环境光搭配单侧主光源，清晰呈现各部件的轮廓与装配关系，未添加多余的装饰性元素，重点突出机构的传动逻辑与结构组成。设计思路上，该机构针对工厂内短距离手动移送轻型框类工件的场景开发，摒弃了复杂的动力组件，仅通过手动摇转齿轮即可驱动连杆组完成承载板的抬升、平移、下放的循环移送动作，整体结构紧凑无冗余部件，所有铰接点均设计为易拆卸的销轴连接，便于后期维护更换磨损部件，齿轮传动比设置为1:3，保证手动操作时的力臂比例合理，单次摇转即可完成一个工位的工件移送，操作省力且动作稳定，可适配小型加工工位间的轻型物料周转使用，机构的所有零件均设计为常见的板材与标准机加工件，无需开模即可完成加工制作，制造成本低廉，适合小型生产场景的轻量化物料输送需求。
