BP Vanellus品牌机油塑料包装瓶三维设计

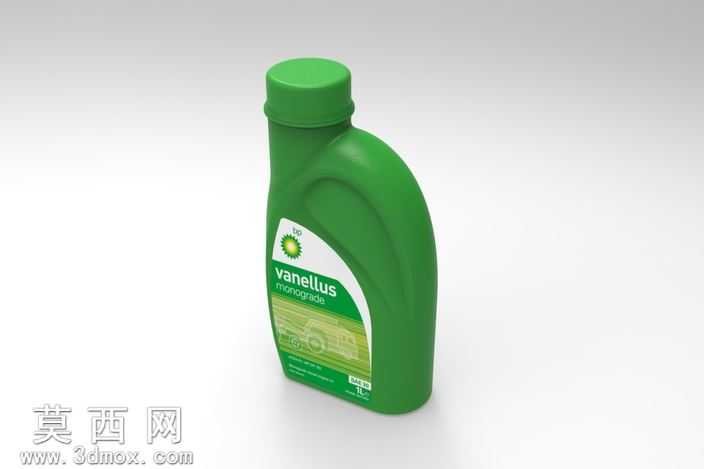

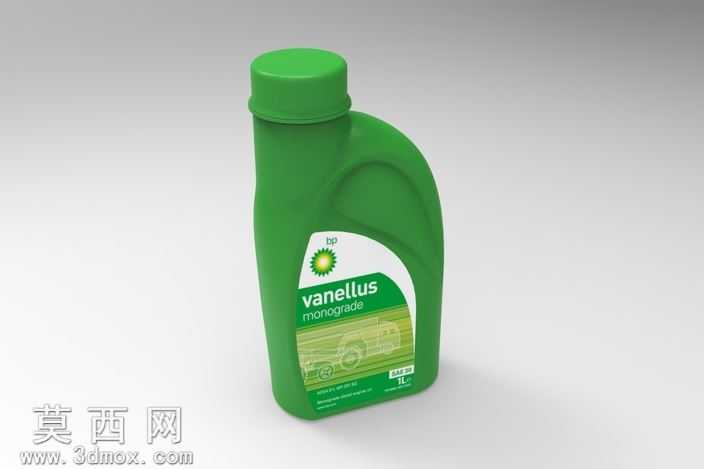

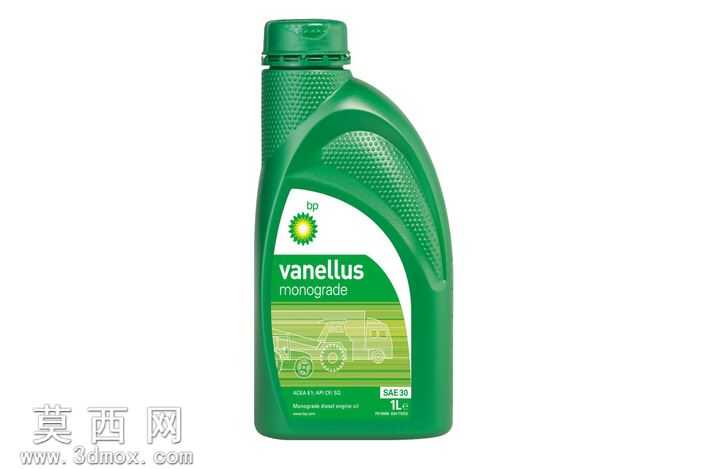

本作品为BP Vanellus品牌机油塑料包装瓶的三维建模设计，建模过程参考单张实物参考图完成整体形态还原，全程在三维建模环境中完成比例校准与细节刻画。建模初期先通过参考图提取瓶身的整体轮廓比例，确定瓶身总高度、最大宽度、握持区域的弧度参数，采用曲面建模方式勾勒瓶身的主轮廓线，通过放样、曲面缝合命令生成瓶身的基础实体，针对机油瓶特有的单侧内凹握持结构，单独绘制握持区域的截面曲线，通过曲面修剪、补面操作还原符合人体工学的内凹弧度，保证握持区域的曲面过渡顺滑无折痕，匹配实际使用时的手持贴合感。瓶盖部分采用回转体建模思路，先绘制瓶盖的截面轮廓，通过回转命令生成基础实体，再添加瓶盖外侧的防滑竖纹结构，通过阵列命令均匀排布防滑筋，还原塑料瓶盖的防滑细节特征。瓶身标签区域预留平整的贴标平面，通过曲面偏置命令做出标签区域的微凹结构，模拟实际塑料瓶贴标位置的轻微下陷效果，避免标签边缘起翘。材质渲染阶段，瓶身主体采用半哑光绿色塑料材质，调整材质的粗糙度、反射率参数，还原HDPE塑料的柔和哑光质感，瓶盖采用同色系稍深的绿色塑料材质，适当提高粗糙度模拟瓶盖注塑成型的细微磨砂质感，标签区域采用带印刷纹理的覆膜纸材质，添加轻微的反光效果还原标签表面的塑封膜质感。整体结构设计充分考虑注塑成型的工艺要求，瓶身壁厚保持均匀过渡，避免出现壁厚突变导致的注塑缩痕问题，握持区域的曲面圆角半径统一设置为符合注塑工艺要求的数值，避免出现尖角结构导致的应力集中，瓶口与瓶盖的配合位置预留标准的螺纹配合间隙，还原实际塑料瓶的旋合装配结构。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的组合打光方式，突出瓶身曲面的弧度变化与塑料材质的质感，最终呈现的模型完整还原了商用机油塑料瓶的外观形态与结构特征，可用于包装设计展示、注塑模具开发参考等场景。
