往复式动力设备十字头传动连接组件

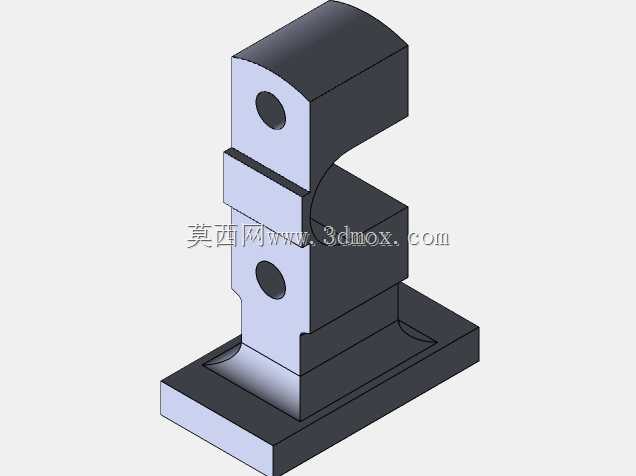

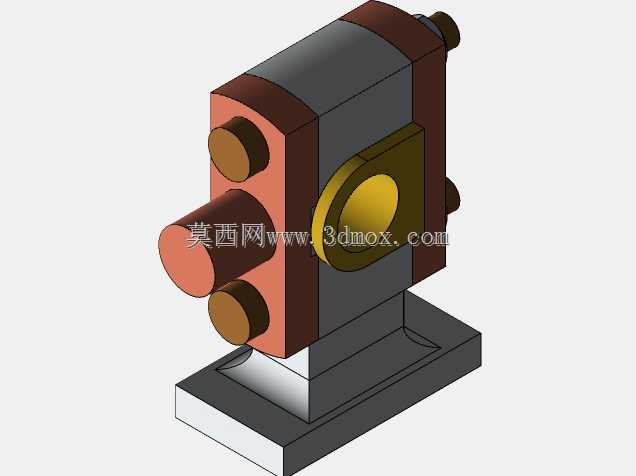

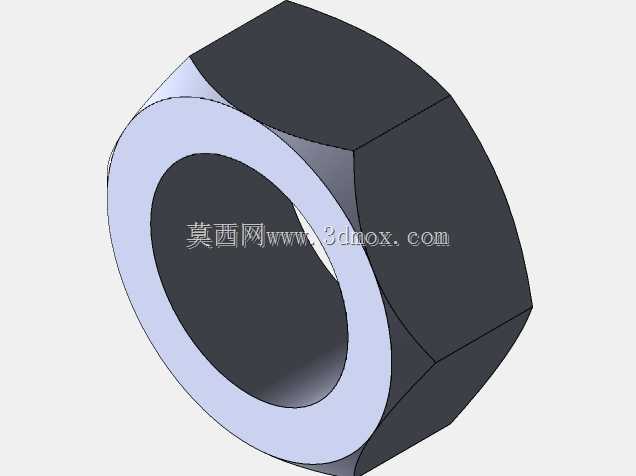

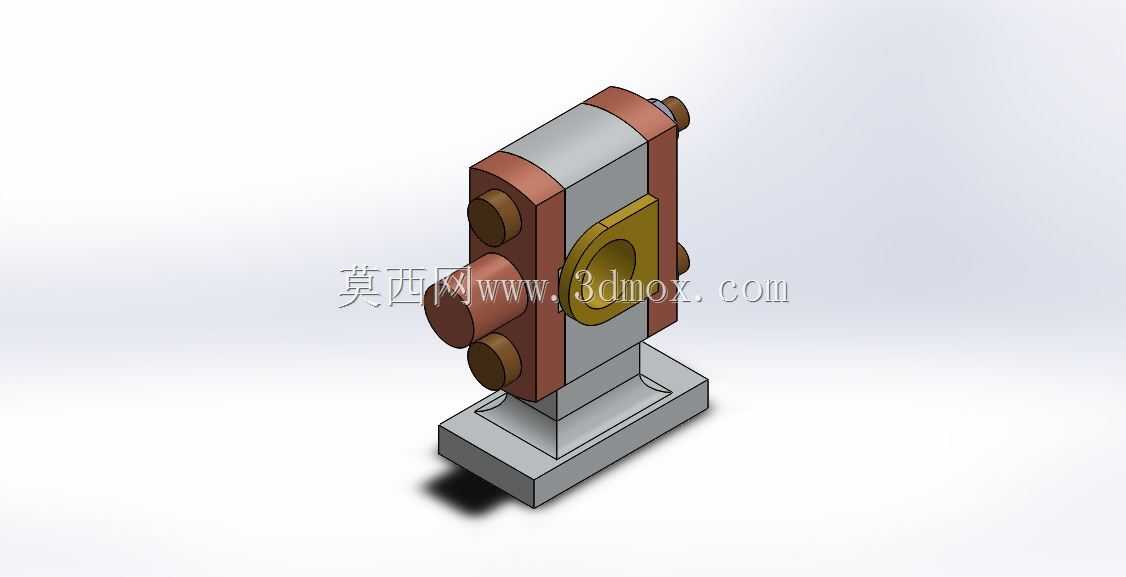

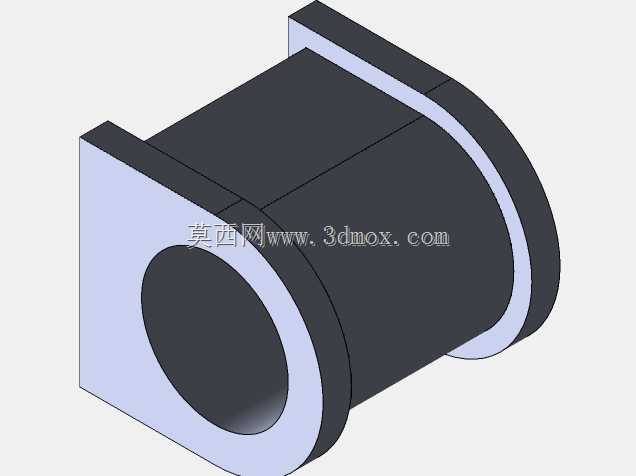

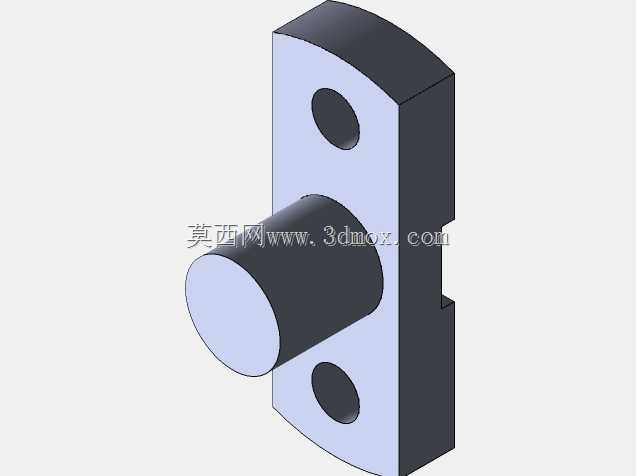

该十字头组件是往复式动力传动系统中的核心连接部件，主要应用于往复式压缩机、柱塞泵、内燃机等需要将旋转运动转化为直线往复运动，或是将直线往复动力传递至旋转机构的工业设备中，承担着动力转接、运动导向、侧向力承载的关键作用，是保障设备长周期稳定运行的重要基础构件。在实际工况中，十字头组件安装于设备的十字头滑道腔体内，一端通过十字头销与连杆小头铰接，承接连杆传递来的斜向作用力，另一端与活塞杆、柱塞杆等做直线运动的部件刚性连接，将连杆的摆动动力转化为沿滑道方向的精准直线往复动力，同时承担活塞侧向力的传递与抵消作用，避免活塞杆承受径向弯矩，有效延长密封件、活塞杆等易损部件的使用寿命。从功能特性来看，该组件采用分体式组合结构设计，主体滑履部分为对称式矩形滑动接触面，与设备滑道内壁形成大面接触的滑动摩擦副，接触面经过精度适配设计，可保证往复运动过程中的导向精度，避免运行过程中出现卡滞、偏磨问题；中部设置有带衬套的十字头销安装孔，可适配不同直径的十字头销，铰接部位预留有充足的润滑空间，可保障铰接点在高频往复运动下的润滑效果，降低铰接磨损速率；端部设置有标准化的活塞杆连接结构，可通过锁紧结构实现与活塞杆的刚性同轴连接，连接部位设置有定位止口，保证装配后的同轴度误差控制在合理范围内，避免运动过程中出现活塞杆偏摆问题。在设计思路上，该组件优先考虑了运行过程中的受力均衡性，整体采用对称式结构布局，滑履部分的长度与宽度比例经过受力校核，可将滑动面的比压控制在材料允许的范围内，避免运行过程中出现滑履擦伤、滑道磨损的问题；各连接部位均设置有可靠的防松结构，可适应高频往复运动下的振动工况，避免连接螺栓、销钉出现松动脱落问题；组件整体采用模块化设计，滑履衬板、销孔衬套、连接锁紧件均为可更换结构，当部件出现磨损后可单独更换易损件，降低设备后期维护成本。在外形尺寸与安装边界方面，该组件底部设置有与滑道适配的导向安装基准面，整体外轮廓尺寸适配常规中型往复动力设备的十字头腔体安装空间，滑履的滑动面间距、十字头销孔的中心高、端部活塞杆连接的螺纹规格均按照通用动力部件的安装尺寸进行适配设计，安装时可直接沿滑道推入腔体，无需对原有设备的腔体结构进行二次加工，十字头销孔的轴向位置经过精准定位，可保证装配后连杆的运动行程与活塞的运动行程精准匹配，避免出现运动干涉、行程超差的问题，组件整体的重量经过优化设计，在保证结构强度的前提下尽可能降低往复运动件的质量，减小往复惯性力，降低设备运行过程中的振动与噪声。
