工业导轨式多端口通讯设备外壳结构设计

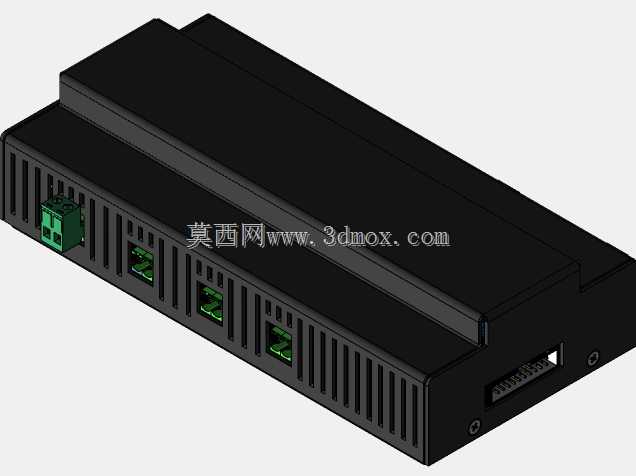

这款导轨式工业通讯设备外壳，主要面向工业现场总线组网、分布式IO信号采集、设备状态数据传输等应用场景，适配工厂自动化产线、楼宇智能控制、电力配电监测、环境数据采集等复杂工业环境，作为核心通讯转换模块的防护载体，承担内部电路板固定、接口防护、电磁屏蔽、散热导温的核心作用。外壳整体采用分体式叠层结构设计，上下壳体通过侧边卡扣与底部隐藏螺丝实现紧固，装配后无外露凸起螺丝头，既保证壳体拼接的结构强度，也避免工业现场粉尘、水汽沿装配缝隙渗入内部，防护等级可满足常规工业车间的使用要求。壳体侧面预留多组绿色插拔式接线端子位，端子开口尺寸严格匹配工业通用接线端子的安装公差，可支持电源接入、总线信号输入输出、硬接点触发信号连接等不同接线需求，端子旁预留的标识槽位可粘贴端口定义标签，方便现场施工人员快速接线排查，降低布线出错概率。壳体单侧预留的高密度排插开口，可适配内部扩展板的外接需求，支持功能模块的堆叠扩展，满足不同点位规模的组网使用需求。壳体两侧设计有等间距竖向散热格栅，格栅开口方向沿壳体长度方向排布，既可以在设备长时间运行时，将内部电路产生的热量通过自然对流导出壳体外部，避免内部元器件积热导致的工作稳定性下降，同时格栅的窄缝设计也可阻挡现场较大尺寸的金属碎屑、杂物落入壳体内部，降低设备短路故障概率。壳体背部设计有标准DIN导轨卡扣结构，可直接卡装在工业现场通用的35mm标准电气安装导轨上，无需额外打孔固定，适配现有电控柜内部的安装规范，安装后卡扣自带锁止结构，可避免设备在设备震动、柜门开关晃动的情况下出现松脱掉落的问题。壳体整体外形采用方正的长条式设计，宽度尺寸适配多台设备并排安装的间距要求，相邻设备安装后不会出现接口干涉，可充分利用电控柜内部的导轨安装空间，外壳表面采用细磨砂哑光处理，不易残留现场的油污与指纹，日常运维擦拭更加便捷。壳体边角全部做小圆弧钝化处理，避免安装维护过程中尖锐边角划伤施工人员，整体结构在满足内部元器件安装空间的前提下，尽可能压缩外形体积，减少对电控柜内部空间的占用。
