钣金结构电子设备承载底盘设计

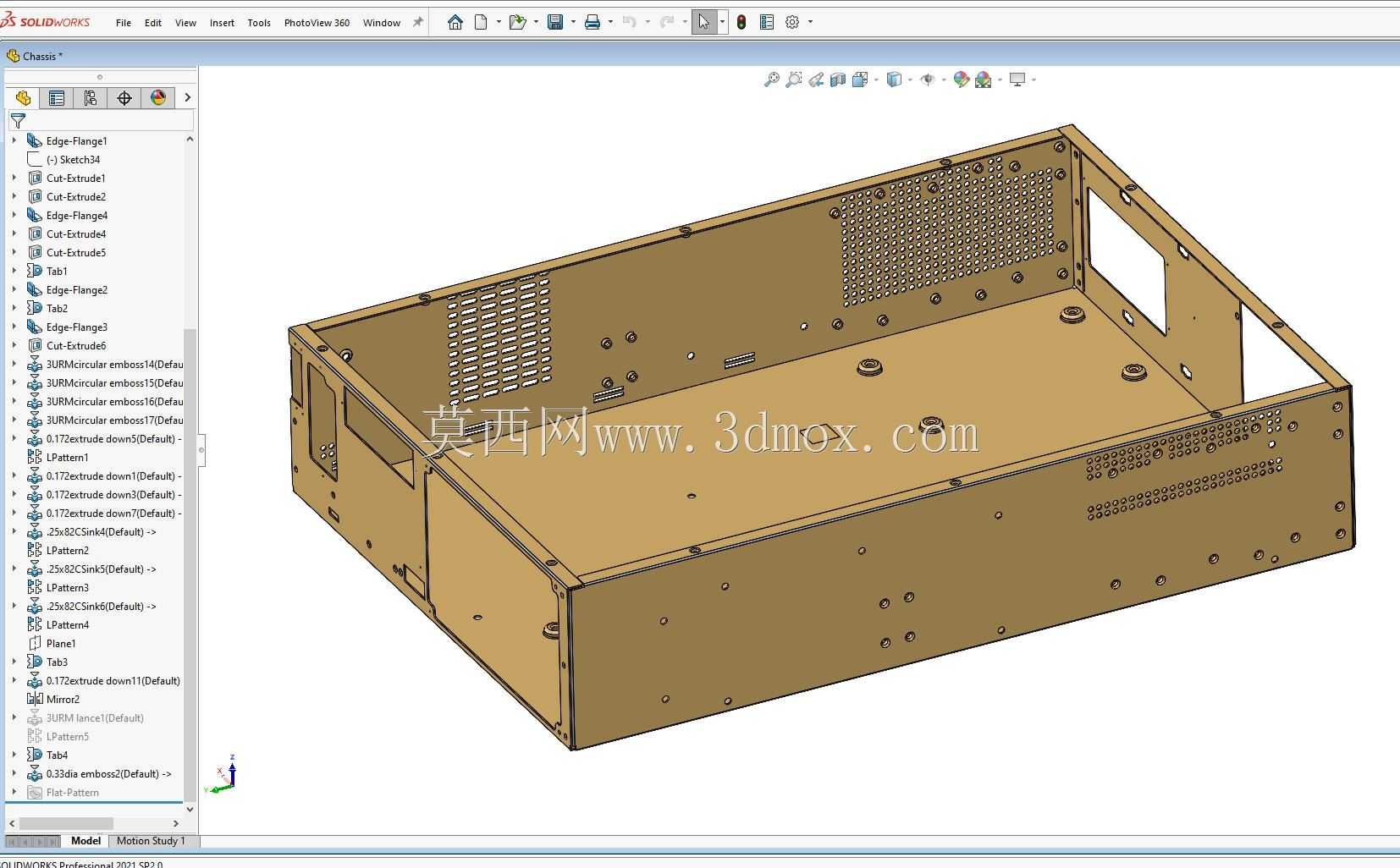

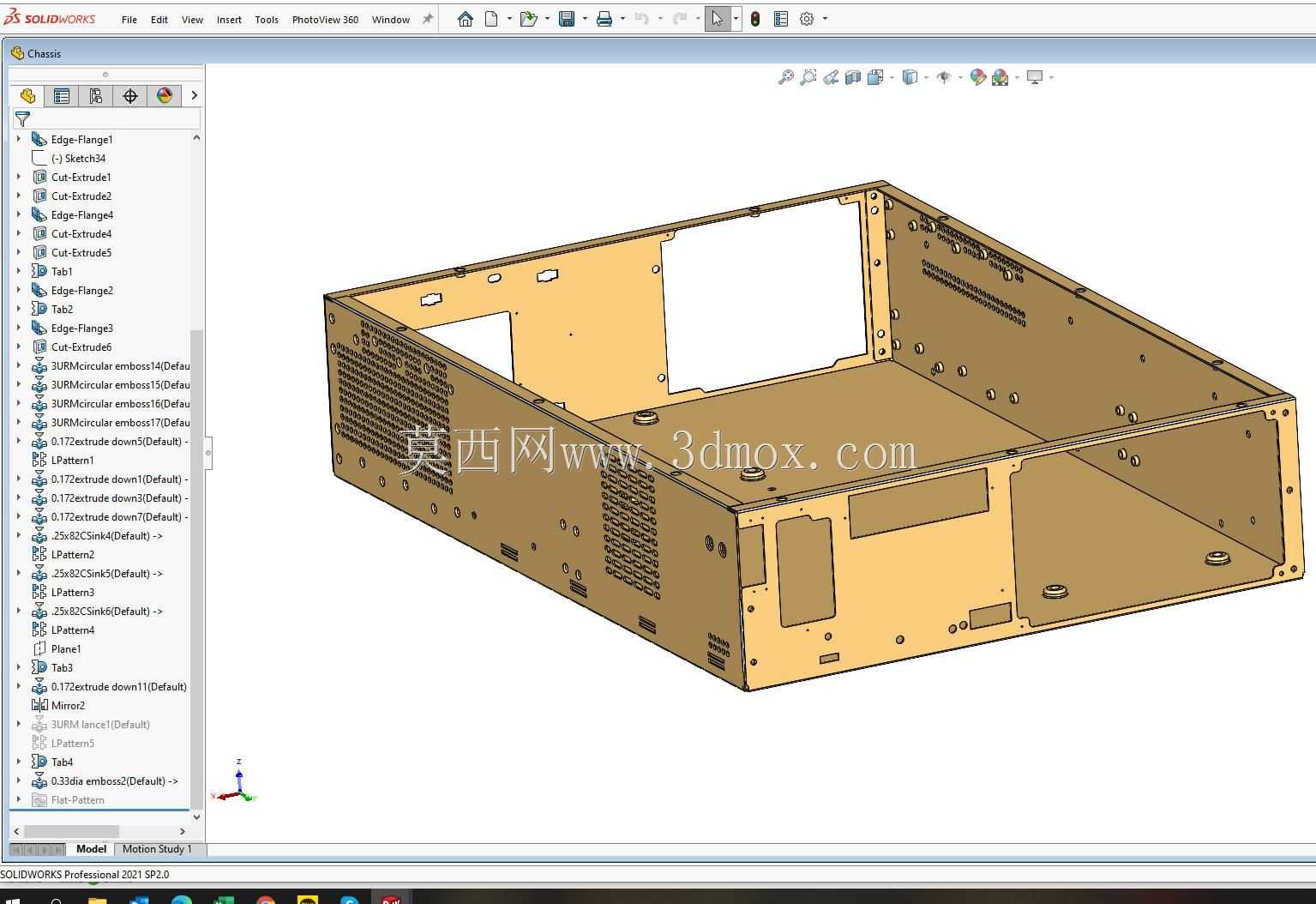

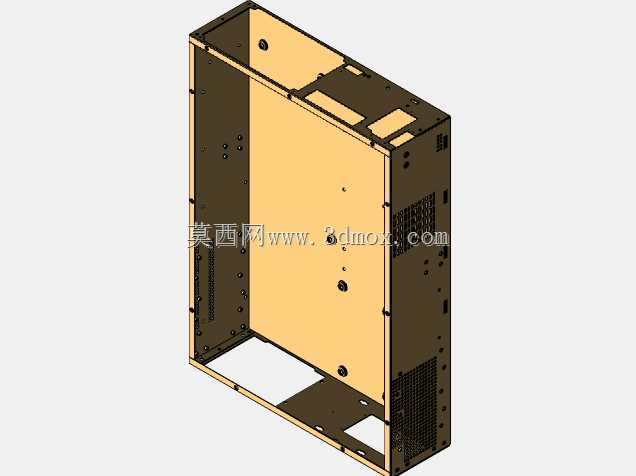

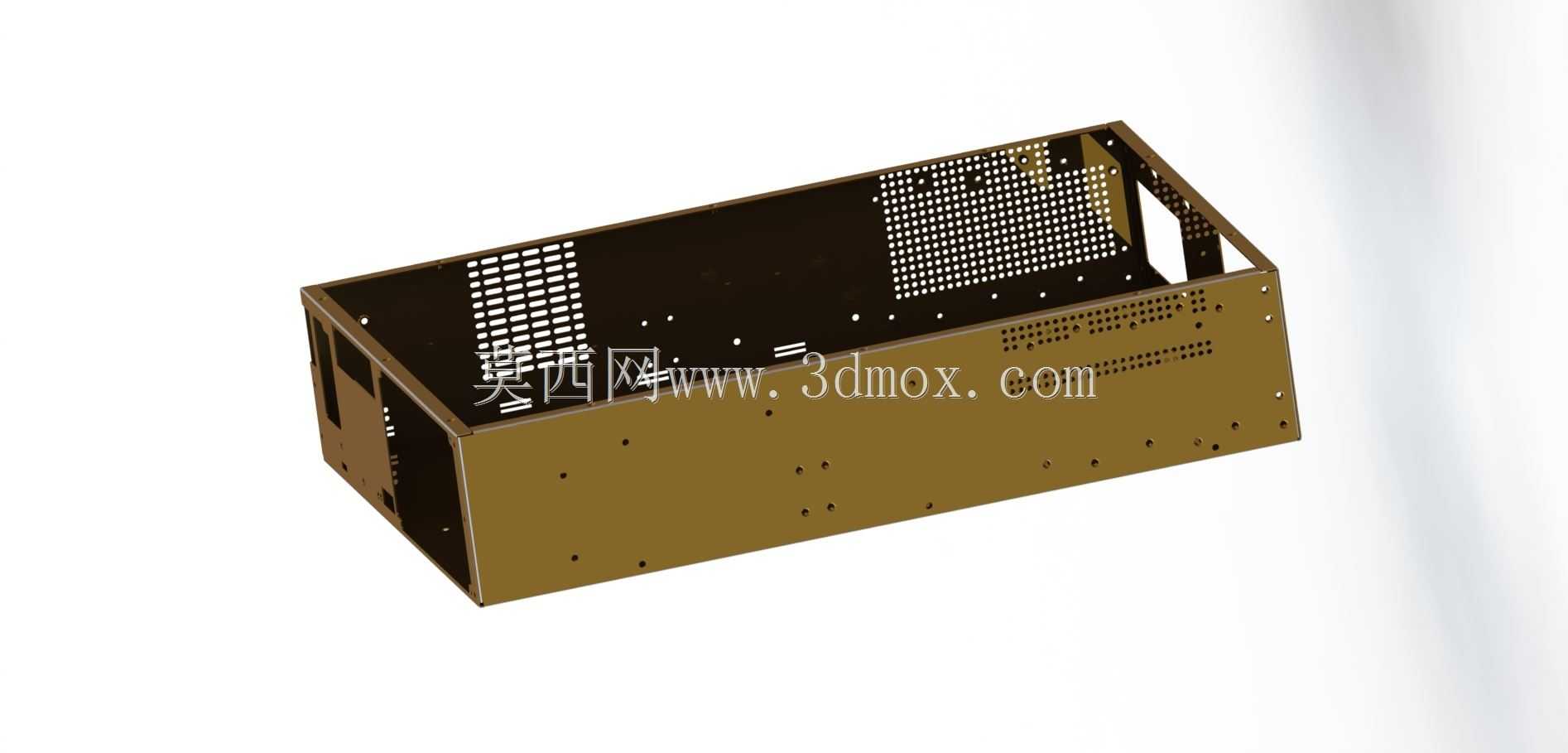

该钣金结构底盘是工业电子设备、嵌入式工控装置的核心承载基座，主要应用在工业控制机柜、嵌入式计算终端、通讯中继设备的内部承托场景，作为整台设备的基础支撑构件，承担着内部核心元器件固定、外部壳体连接、设备整体结构强度保障的核心作用，能够在工业车间、通讯基站、自动化控制柜等复杂工况环境下，为内部的电路板、电源模块、散热组件、接口模组提供稳定的安装基准，同时隔绝外部磕碰、粉尘飞溅对内部精密元件的损伤。从功能特性来看，该底盘采用一体化钣金折弯成型工艺制作，整体为敞口盒式结构，底部为平整的承托平面，四周翻边形成连续的侧壁结构，侧壁上预留了多组不同规格的安装孔位，既可以通过螺丝与设备上盖、侧面板完成拼接组装，也能为后置的接口面板、侧边的扩展模块提供精准的安装定位；底盘底面分布有多个凸起的压铆螺柱，用于直接固定PCB主板、电源模块等核心部件，无需额外加装支撑柱，大幅减少装配环节的零件数量；侧壁区域设计有阵列式的通风散热孔，分别对应内部发热元件的排布位置，能够引导设备内部的冷热空气形成对流通道，将芯片、功率元件工作产生的热量快速导出设备外部，避免局部积热导致的元件性能衰减。在设计思路上，该底盘优先考虑装配效率与结构可靠性的平衡，所有折弯边均做了圆角过渡处理，避免钣金锐边在装配过程中划伤操作人员或是损坏元件线材，孔位排布严格遵循常规工控板卡的安装尺寸规范，兼容标准尺寸的主板、电源模块安装需求，侧壁的开孔位置避开了内部走线的规划路径，防止线材被孔位边缘磨损；底盘的边角位置预留了与外部机柜、安装机架连接的固定孔，可直接通过螺丝将整台设备固定在标准机柜的立柱上，无需额外加装转接支架。从安装边界来看，该底盘的整体外轮廓尺寸适配标准1U-2U上架式设备的安装空间要求，底部承托平面的平面度控制在合理公差范围内，保证板卡安装后不会出现翘曲变形，所有安装孔的位置度公差满足钣金加工的常规精度要求，翻边高度经过精准计算，既能够为内部元件留出足够的安装空间，也不会超出设备整体的外形尺寸限制，侧壁的散热孔开孔率经过核算，在保证结构强度的前提下最大化通风面积，同时避免大尺寸异物从开孔处进入设备内部造成短路风险，整体结构兼顾了加工工艺性、装配便捷性与使用可靠性，能够满足多数工业级电子设备的承载安装需求。
