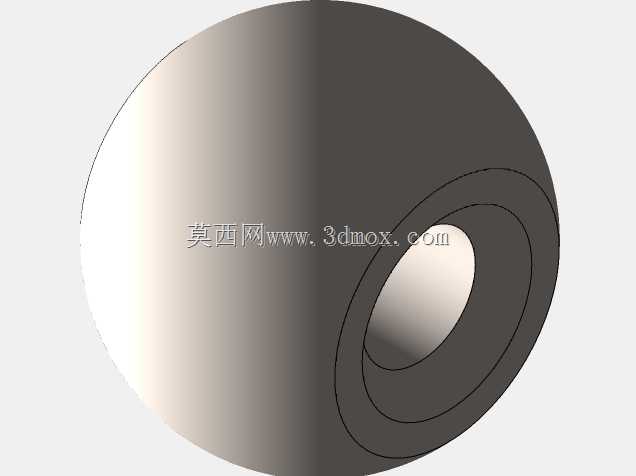

带中心通孔球面回转结构构件

该带中心通孔的球面回转构件，是机械传动与流体输送系统中常见的配套功能部件，可适配多类工业场景的装配需求，在流体控制、铰接传动、定位支撑类设备中均可发挥作用。在流体控制场景下，该构件可作为阀芯类核心部件嵌入阀体内部，依靠外球面与阀座密封面的紧密贴合实现通路的通断调节，中心通孔作为介质流通通道，可根据管路通径需求匹配对应孔径，满足不同流量工况下的介质输送要求，适配水、油气、弱腐蚀类工业介质的输送管控需求；在铰接传动场景中，该构件可作为球面铰接副的核心转动件，外球面与配套球窝配合实现多自由度的角度偏转，中心通孔可用于穿装连接轴、牵引线缆或输送润滑介质，满足工程机械臂、自动化设备活动关节处的灵活转动需求，降低铰接部位的运动卡滞风险。从功能特性来看，该构件采用外球面与同轴通孔的组合结构，外球面经过高精度轮廓加工，表面粗糙度可满足密封配合或滑动配合的使用要求，多层同轴环形台阶的设计，可实现装配过程中的轴向定位，避免构件装入配套基座后出现轴向窜动，中心通孔的内壁可根据使用需求加工为光面或带密封槽的结构，适配不同的密封、穿装需求。设计过程中，首先确定构件的核心功能边界，若用于密封场景则优先保证外球面的圆度与同轴度，将外球面与中心通孔的同轴度公差控制在合理区间，避免密封面出现偏磨导致泄漏；若用于铰接传动场景，则适当提升外球面的表面硬度，通过表面处理工艺降低摩擦系数，提升铰接副的耐磨使用寿命。外形尺寸方面，该构件的外球面直径为核心安装边界尺寸，装配时需保证配套基座或阀座的内凹球面直径与该尺寸匹配，预留合理的配合间隙满足装配与运动需求，中心通孔的直径根据流通或穿装需求确定，轴向总长度需匹配安装腔的深度，多层环形台阶的外径依次递减，可在装配时起到导向作用，降低装入过程中的卡滞概率，台阶端面可作为轴向定位面，与配套腔体的台阶面贴合实现精准定位，无需额外加装定位套即可完成轴向位置固定。装配时需将所有配套零件与总成固定在一起，保证构件在工作过程中不会出现移位，配合面处可根据使用场景添加密封件或润滑脂，提升整体结构的运行稳定性与使用寿命。
