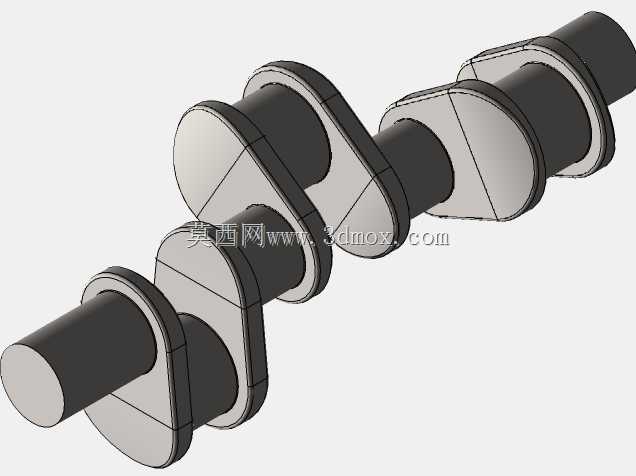

三拐内燃机动力传递曲轴结构设计

这款曲轴是内燃机核心动力转换部件，主要应用于小排量直列三缸内燃机、小型往复式压缩机组等动力设备中，承担着将活塞往复直线运动转化为回转运动的核心功能，是动力输出路径上的核心承载构件。在实际设备运行过程中，曲轴需要持续承受连杆传递来的周期性交变燃气冲击力、往复惯性力与旋转离心力，因此整体结构设计围绕高刚性、动平衡精度、耐磨性能三个核心方向展开。从结构设计来看，该曲轴采用三曲拐错位布置方案，相邻曲拐夹角按照120度相位差设计，能够保证三缸动力单元做功顺序均匀错开，大幅降低动力输出过程中的扭矩波动，减少整机运行的振动与噪音。曲轴两端分别设置主轴颈安装位，其中一端为动力输出端，可对接飞轮、离合器等动力传输组件，另一端可布置正时驱动结构、机油泵驱动接口等附属安装位。每个曲拐单元由主轴颈、连杆轴颈、曲柄臂三部分构成，主轴颈与连杆轴颈均采用等直径圆柱面设计，表面预留足够的精加工余量，可通过后续磨削、热处理工艺提升表面硬度与耐磨性能，满足长期高速回转下的摩擦损耗要求。曲柄臂采用椭圆过渡的扇形结构，在保证足够抗弯抗扭强度的前提下，尽可能去除非承载区域的冗余材料，既降低了曲轴整体的转动惯量，减少回转过程中的惯性损耗，也为连杆大头的运动预留了充足的避让空间，避免运行过程中出现运动干涉。在安装边界设计上，各主轴颈的同轴度公差按照高精度回转部件要求设定，保证装配后曲轴的回转跳动量控制在合理区间，两端轴颈的长度尺寸匹配常规内燃机缸体、主轴承盖的安装空间，连杆轴颈的直径与宽度适配对应规格的连杆大头轴承安装尺寸，曲拐的回转半径严格匹配活塞行程设计要求，可直接适配对应排量的动力单元装配需求。整体结构无多余的异形凸起，所有轴颈与曲柄臂的连接位置均采用圆角过渡设计，能够有效分散应力集中点，避免长期交变载荷下出现疲劳断裂问题，同时曲轴轴向设置有对应的挡圈槽、油道孔预留位，可满足润滑系统的机油输送、轴向定位等装配需求，适配常规内燃机的润滑、密封系统设计。
