多铰接孔传动摇臂机械构件

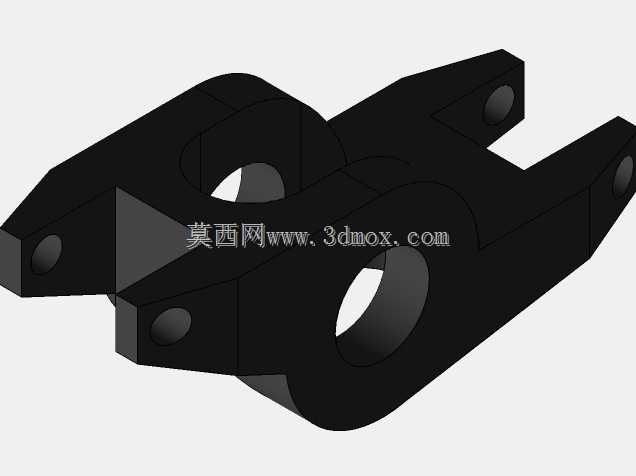

这款摇臂构件是机械传动系统中承担力传递与运动换向功能的核心连接件，广泛应用于各类需要往复摆动传动、行程换向的机械设备场景中，常见于通用机械的执行端联动结构、轻工设备的进给传动单元、小型动力设备的气门驱动组以及自动化产线的工位切换联动机构中，能够将主动端的旋转或直线运动转化为指定角度范围内的摆动输出，或是将摆动动作转化为另一端的往复直线/旋转动作，实现动力的跨点位传递与运动轨迹的适配调整。从功能特性来看，该构件采用一体化刚性结构设计，主体设置大直径中心铰接通孔作为摆动回转支点，孔位周边做加厚环形凸台强化结构，能够承受回转过程中产生的径向载荷与交变扭力，避免长期往复运动下出现孔位磨损、结构开裂的问题；构件向外延伸出多组带铰接孔的支臂，不同支臂的长度、开孔位置经过精准匹配，可分别连接主动驱动件、从动执行件以及辅助复位部件，各支臂末端的铰接孔均做沉孔设计，能够容纳铰接销轴的端部与配套紧固件，保证安装后销轴端面不超出构件表面，避免运动过程中与周边零部件发生干涉剐蹭。设计过程中优先考虑了传动过程的受力均衡性，各支臂的分布角度与截面厚度经过受力仿真优化，在保证整体结构强度满足额定载荷要求的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，减少摆动过程中的惯性损耗，提升传动响应速度；构件的所有棱边均做圆角过渡处理，既消除了加工过程中产生的锐边毛刺，避免装配调试过程中划伤操作人员，也能够减少应力集中点，提升构件的抗疲劳寿命，适配长期高频往复摆动的工作工况。在安装边界方面，中心铰接孔的孔径尺寸适配常规标准铰接销轴，安装时以中心孔为回转基准，各支臂末端的铰接孔对应连接不同的联动部件，安装后需保证各铰接点的转动顺滑无卡滞，构件摆动范围内无其他结构遮挡，预留足够的摆动行程空间；构件整体外形紧凑，可在狭小的设备安装腔体内完成布置，不需要额外占用过大的安装空间，适配多数紧凑型机械结构的内部布局要求，安装时可通过中心销轴的轴向定位完成构件的位置固定，配合各支臂的铰接连接件即可完成整套传动链路的装配，装配流程简单便捷，后期维护时仅需定期检查铰接孔的磨损情况与销轴的紧固状态即可，维护成本较低。
