快装式弹性环箍夹持固定结构设计

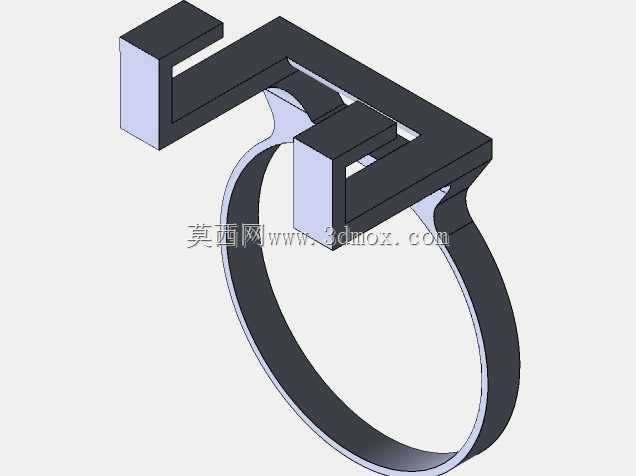

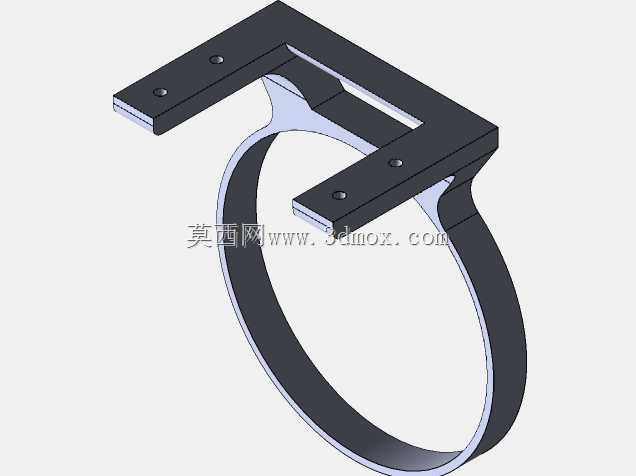

该快装弹性环箍主要应用于小直径流体管路、线束总成的快速固定场景，常见于小型机电设备内部走线、气动回路支管定位、家用器具管线排布等作业环境，可替代传统螺丝紧固的喉箍，大幅提升装配环节的作业效率，降低现场安装的工具依赖。从实际用途来看，这款环箍能够适配圆形截面的管件、线束束组，依靠自身弹性形变产生的抱紧力实现被固定件的限位，同时顶部的快装卡接结构可直接卡入预设的安装卡槽内，无需额外打孔或拧紧紧固件，单人即可完成对位按压装配，适配流水线快速组装的作业节奏。在功能特性上，该环箍采用一体化弯折成型结构，下半部分为开口弹性环带，环带内壁做了圆弧过渡处理，抱紧时不会对被固定的管线外表面造成压痕损伤，避免薄壁软管被箍紧后出现通径缩窄、外壁开裂的问题；顶部设置两个对称的卡接凸块，卡接面带有微小的倒扣角度，卡入安装位后可形成反向锁止，设备运行产生的常规振动不会导致环箍松脱移位，同时如果需要后期维护拆卸，只需用平口工具轻撬卡接位置即可顺利脱出，不会破坏安装基体的结构。设计思路上，这款环箍充分考虑了小规格管线固定的痛点，传统喉箍需要螺丝刀拧紧，狭小空间内操作难度大，而扎带固定属于一次性紧固，拆卸后无法重复使用，该结构将弹性抱紧与快装卡接功能整合为一体，整体无额外拼接零件，成型后即可直接使用，减少了装配环节的零件数量，降低物料管理的复杂度。外形尺寸与安装边界方面，该环箍的环形抱紧区域适配直径范围在20mm至25mm的圆形构件，环带自身宽度为4mm，抱紧后对管线产生的径向压力均匀分布在环带接触面上，不会出现局部应力集中；顶部卡接结构的总宽度为32mm，卡接凸块的厚度为3mm，适配安装基体上28mm至30mm宽度的卡槽，安装完成后整体突出安装基面的高度为12mm，不会占用过多的设备内部空间，能够适配紧凑布局的机电设备内部装配需求，在安装时只需将环箍套在待固定管线上，对准卡槽位置垂直按压，听到卡合声响即可完成固定，全程无需额外辅助工具，单步装配耗时不超过两秒，能够很好适配高节拍的组装产线作业要求。
