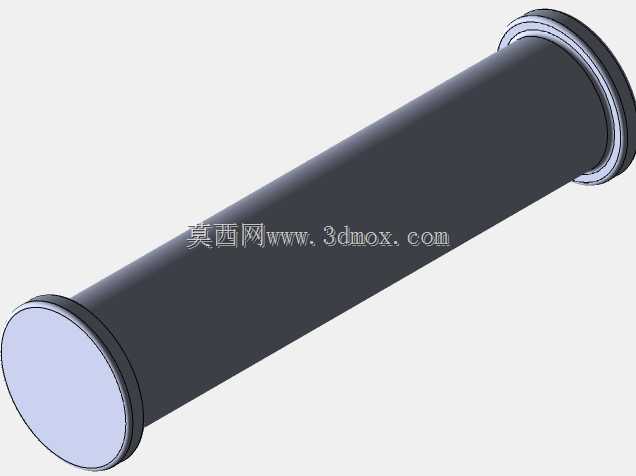

带法兰边圆柱销轴类连接构件

该构件属于机械传动与装配体系中常用的销轴类连接部件，主要应用于各类需要铰接定位、载荷传递的机械装配场景，常见于工程机械的臂架铰接点位、自动化生产线的连杆传动机构、输送设备的活动关节连接位置，也可作为工装夹具的定位销轴使用，承担径向载荷传递、铰接转动限位、装配定位基准的核心作用。从功能特性来看，构件主体为等直径长圆柱结构，两端设置带凸缘的法兰边结构，能够在装配完成后实现轴向位置的自限位，无需额外加装轴端挡圈或者锁紧卡簧即可避免销轴从装配孔位中脱出，降低装配工序的零件数量与安装复杂度；圆柱主体表面为光滑加工面，能够与配套的轴套、装配孔形成良好的滑动配合或者过渡配合，保证铰接转动时的同轴度，减少偏磨带来的零件损耗，两端法兰边的外径大于主体圆柱直径，装配后法兰端面与安装基体的端面贴合，能够承受一定的轴向窜动载荷，避免铰接部位出现轴向错位。从设计思路来看，该构件采用对称式的等直径圆柱主体设计，整体结构无复杂异形曲面，加工工艺性良好，可通过圆钢下料、车削加工、端面磨削、表面热处理等常规机加工工序完成量产，加工过程中容易保证尺寸精度与形位公差，圆柱主体的直线度、两端法兰与主体的同轴度、法兰端面与主体轴线的垂直度都能通过常规车削工艺稳定控制，适合批量加工生产。从外形尺寸与安装边界来看，构件整体为细长轴类结构，主体圆柱的长度与直径比值较大，安装时需要保证配套安装孔的同轴度偏差在允许范围内，避免安装后出现卡滞、别劲的问题；两端法兰边的外径与主体直径的差值形成的环形端面，即为轴向限位的贴合面，安装时需要保证对应安装基体的端面与孔位轴线垂直，保证法兰端面能够均匀贴合，避免局部应力集中导致的法兰变形或者磨损；构件的有效铰接长度即为两端法兰内侧之间的圆柱段长度，对应配套连接件的总厚度需要与该长度匹配，预留合理的转动间隙，既不能间隙过大导致铰接晃动，也不能间隙过小导致转动卡滞。该构件在实际使用中可根据应用场景的载荷需求选择对应材质，轻载场景可选用45号钢做调质处理，重载或者有耐磨需求的场景可选用合金钢并做表面淬火处理，也可在圆柱表面增加镀层提升防锈能力，适配不同工况的使用需求。
