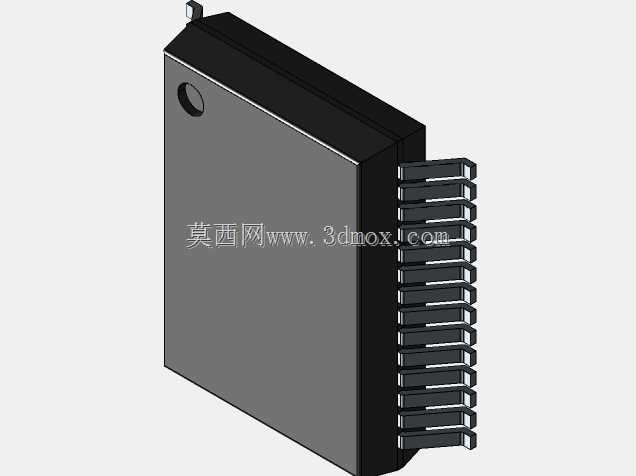

SOIC28宽体集成电路封装三维结构

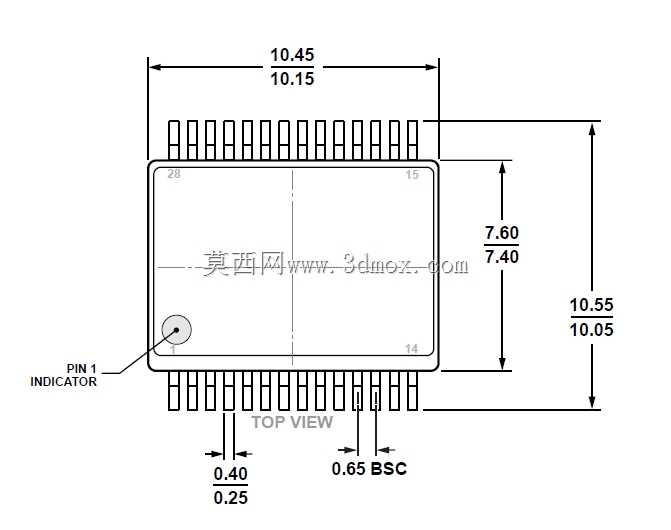

在电子制造与半导体应用领域，表面贴装封装是电路板集成环节的核心载体，本次呈现的SOIC28宽体封装结构，是中小规模集成电路常用的贴片封装形式，广泛应用于工业控制板卡、消费电子主板、通信接口模块、电源管理单元等场景中，可承载逻辑芯片、接口转换芯片、驱动芯片等多类半导体器件，为芯片提供物理防护、电气连接与散热通路的核心作用。该封装采用宽体尺寸设计，相较于窄体同引脚数封装，拥有更充裕的内部布线空间，可适配芯片尺寸稍大的集成电路，同时兼顾表面贴装工艺的焊接可靠性，在波峰焊、回流焊等常规SMT生产流程中，能保持稳定的引脚共面度，降低虚焊、连锡等生产不良概率。设计层面采用模拟还原思路，整体外形与同系列窄体封装保持结构一致性，仅调整本体宽度与引脚排布边界，既兼容行业通用的焊盘设计规范，也能匹配现有SMT产线的吸嘴、料架等供料与贴装配件，无需额外调整生产工装参数。从安装边界尺寸来看，封装本体长度控制在10.3mm至10.45mm区间，本体宽度为7.40mm至7.60mm，包含引脚的整体总宽度为10.05mm至10.55mm，引脚间距为标准0.65mm，引脚宽度范围0.25mm至0.40mm，第一引脚设置有明确的圆形标识位，可在生产贴装、人工返修环节快速识别引脚方向，避免反向贴装导致的电路故障。这类宽体SOIC封装在实际电路应用中，既能够为内部芯片提供足够的机械强度保护，抵御电路板组装、后续使用过程中的外力冲击，也能通过引脚与封装本体的热传导路径，将芯片工作产生的热量分散传递到电路板焊盘与铜箔区域，保障芯片在额定工作温度范围内稳定运行，是中小引脚数表面贴装集成电路的主流封装选型之一，在各类通用电子电路设计中拥有极高的应用普及率。
