铸造合金钢多圈式回转支承轮盘结构

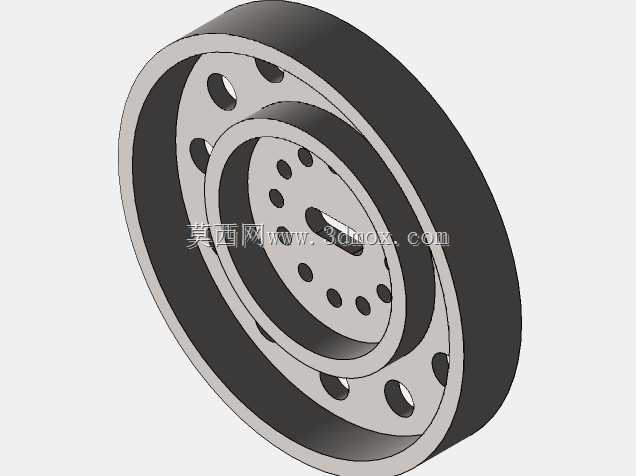

该多圈式轮盘构件采用铸造合金钢材质打造，是重载回转传动场景中的核心承载部件，广泛应用于工程机械回转机构、重型输送设备转台、大型工装夹具回转平台、港口起重设备回转基座等需要承受轴向载荷、径向载荷与倾覆力矩的作业场景中，能够在低速重载、频繁正反转的工况下保持稳定的回转精度与结构强度，为整套设备的回转动作提供可靠的支撑与传动基础。从功能特性来看，该构件采用多层同轴嵌套的结构设计，外层为宽厚的承载轮缘，可直接与外圈配合件接触实现滚动或滑动传动，中间层辐板采用均匀分布的通孔设计，在保证整体结构刚性的前提下有效降低构件自重，减少转动过程中的惯性损耗，内层设置带键槽的中心安装孔，可与传动轴通过平键实现周向固定，传递额定工作扭矩，内层辐板同样布置多组均匀排布的安装孔位，可通过紧固件与相邻传动构件实现刚性连接，保证动力传递过程中无相对窜动。设计过程中，工程师充分考量了铸造合金钢的材料特性，针对铸造工艺的成型需求对各转角位置做了适配的圆角过渡，避免应力集中导致的铸件开裂或使用过程中的疲劳损坏，各层圈体的壁厚经过载荷校核匹配，外层轮缘厚度满足接触应力要求，中间辐板的通孔排布经过动平衡验算，保证高速回转时的稳定性，内层安装孔的位置度公差严格控制，确保与轴系装配后的同轴度精度，减少回转过程中的偏磨与振动。从安装边界来看，该构件的轴向厚度适配常规重载轴承座的安装腔体尺寸，外层轮缘的外径尺寸可匹配对应规格的外圈配合件，中心孔的孔径与键槽尺寸符合通用传动轴的安装标准，内层安装孔的孔距与孔径适配常规紧固件的装配要求，整体结构无需额外定制配套连接件即可实现快速装配，能够直接替换同规格的常规回转支承轮盘构件，降低设备维护与改造成本。在实际使用过程中，该构件的铸造合金钢材质经过热处理后具备优异的耐磨性能与抗冲击性能，能够适应露天作业、多粉尘、高低温交替的复杂工况，多层圈体的结构设计可将承受的载荷均匀分散到各层结构上，避免局部应力过载导致的结构变形，均匀分布的通孔既可以作为减重结构，也可作为润滑通道的预留位置，方便后期维护时加注润滑脂，降低配合面的磨损，延长构件的整体使用寿命。
