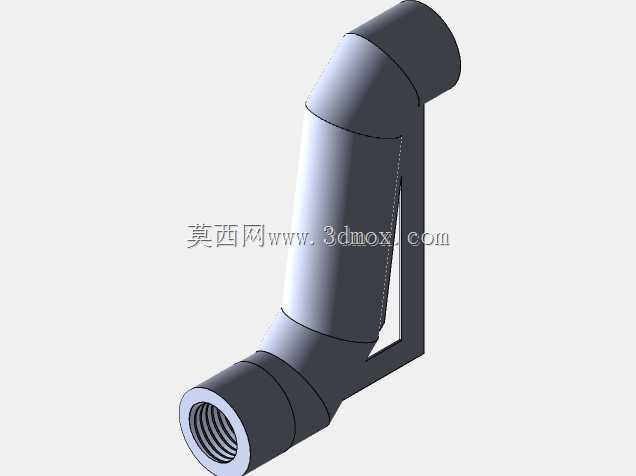

带内螺纹弯角式管路连接接头

这款弯角式管路连接接头，主要应用在流体输送管路系统的转向连接场景中，常见于小型液压回路、气动控制管线、家用给排水支路、小型设备冷却管路等需要改变管路走向的安装位置，能够在有限的安装空间内完成两段同规格管路的90度转向对接，避免管路过度弯折造成的通径缩窄、流体阻力骤升甚至管路折损开裂的问题。从实际用途来看，它承担着管路转向衔接、密封防漏、维持管路通径一致性的核心作用，接头下端的内螺纹结构可以直接和带外螺纹的管路端头、阀件出口实现旋合连接，无需额外焊接或者粘接，安装拆卸都十分便捷，后期管路维护更换配件时也能快速拆装，降低运维的时间成本。在功能特性上，这款接头采用一体化弯角结构设计，转角位置做了圆弧过渡处理，没有直角转折的尖锐死角，流体经过转角时的流态更平稳，能有效减少局部压力损失，降低流体紊流带来的管路振动和噪音；接头外侧设置了三角形加强筋结构，连接弯角的两个直管段，大幅提升了接头转角位置的结构强度，在管路存在一定安装应力或者受到外部轻微磕碰时，不会轻易从转角位置发生断裂，提升了接头的使用寿命和运行可靠性。从设计思路来看，这款接头优先考虑了狭小空间内的管路安装需求，整体采用紧凑的L型布局，两个连接端的轴线保持垂直，在满足90度转向连接需求的前提下，尽可能压缩了接头的整体外轮廓尺寸，避免和周边其他管路、设备结构发生安装干涉；接头的连接端做了多层环形凸台结构，既可以提升螺纹连接段的结构刚性，也能在安装时为管钳等工具提供夹持位置，方便施工时施加足够的拧紧力矩保证连接密封性，同时凸台结构也能在一定程度上分散螺纹连接位置的应力，避免应力集中造成的接头开裂。在外形尺寸与安装边界上，这款接头的两个连接端外径保持一致，内螺纹通径匹配对应规格的管路，整体外伸长度适配常规管路安装的预留空间，安装时只需要保证两个连接端的对接管路轴线分别和接头两端的轴线重合，预留出螺纹旋合的操作空间即可完成安装，不需要额外的安装固定支架，依靠螺纹连接的强度就可以满足常规低压管路的固定需求，适配多种低压流体输送场景的安装要求。
